Problema al imprimir objetos 3d con agujeros

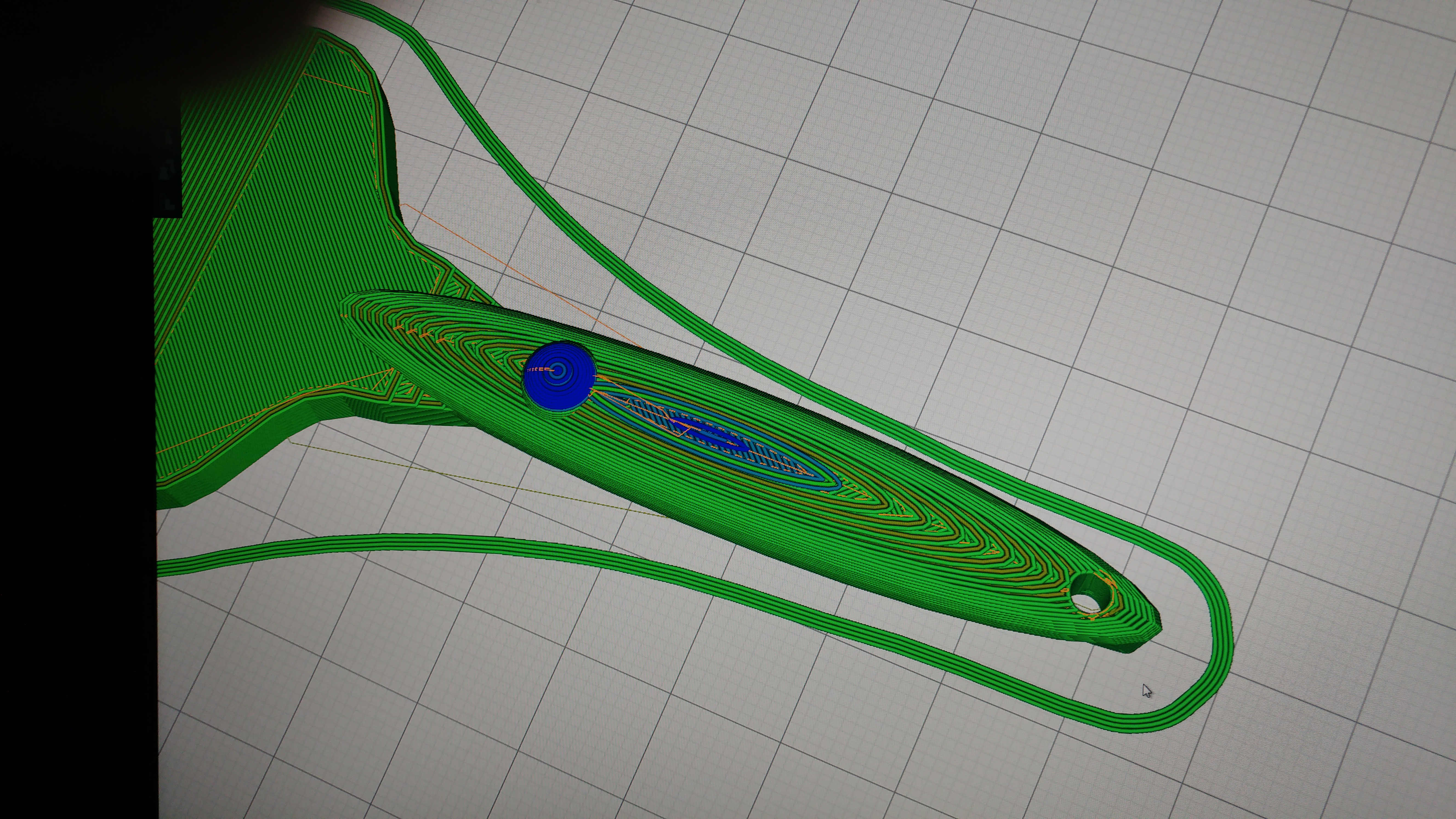

Buenas, a ver quien me puede ayudar. Soy nuevo en esto de la impresión 3d. Estoy trasteando con el programa de diseño Blender, y tengo un problema al imprimir objetos con agujeros, con el programa CURA. Me explico: creo un objeto en Blender, y con la opción booleana y diferencia le hago un agujero con un cilindro (como si fuera una broca). Convierto el archivo a.stl en Blender, lo abro con CURA para imprimirlo, y el objeto se ve bien, con el agujero hecho. Pero al imprimirlo, y en las vistas por capa de CURA, me rellena el agujero, o sea, lo imprime sin el agujero. Decir que, el agujero queda delimitado por dentro con sus correspondientes caras. El objeto da igual, porque con un cubo o una esfera también me lo hace mal.
Problema al imprimir objetos 3d con agujeros
Cita:
Buenas, a ver quien me puede ayudar. Soy nuevo en esto de la impresión 3d. Estoy trasteando con el programa de diseño Blender, y tengo un problema al imprimir objetos con agujeros, con el programa CURA. Me explico: creo un objeto en Blender, y con la opción booleana y diferencia le hago un agujero con un cilindro (como si fuera una broca). Convierto el archivo a.stl en Blender, lo abro con CURA para imprimirlo, y el objeto se ve bien, con el agujero hecho. Pero al imprimirlo, y en las vistas por capa de CURA, me rellena el agujero, o sea, lo imprime sin el agujero. Decir que, el agujero queda delimitado por dentro con sus correspondientes caras. El objeto da igual, porque con un cubo o una esfera también me lo hace mal.
.
Por que debes de utilizar soportes, los soportes detectan esos agujeros y los rellena con columnas. Pero en teoría esas columnas se deberían de poder quitar, aunque a veces cueste.
Según modelo es mejor hacerlo sin los soportes (si se puede, claro).
https://youtu.be/peI4P6otZKk
Problema al imprimir objetos 3d con agujeros
Gracias por responder, pero no lo entiendo. Otros objetos de igual tamaño, compartidos por otros usuarios, tienen agujeros, y no les hace falta ningún soporte.
Problema al imprimir objetos 3d con agujeros
Cita:
Iniciado por
Malolin17
Gracias por responder, pero no lo entiendo. Otros objetos de igual tamaño, compartidos por otros usuarios, tienen agujeros, y no les hace falta ningún soporte.
Mira el vídeo que he subido ahora mismo.
7 Archivos adjunto(s)
Problema al imprimir objetos 3d con agujeros
Problema al imprimir objetos 3d con agujeros
Vale, pero siempre hay que tener en cuenta eso de los agujeros.
Si por lo que sea, necesita soportes, creo que lo mejor es crearlos directamente en el programa 3d, o sea, buscar esas zonas que no tocan suelo y crear una columna.
También hay la opción de utilizar Meshmixer, que hace unos soportes tipo enredadera, que son más fáciles de quitar.
https://Soliman.jimdo.com/impresoras-3d/
Mira en la página qué hay un enlace a Meshmixer y un vídeo.
Problema al imprimir objetos 3d con agujeros
Info de utilidad. Gracias Solimán.
2 Archivos adjunto(s)
Problema al imprimir objetos 3d con agujeros
Por si aún no has solucionado el problema:
Si el agujero te lo rellena o es fallo en concreto del cura (un bug) o es que hay algo mal con la Maya 3d (el stl).
No sé si tienes la opción en Cura de revisar los fallos del objeto. En el meshmixer hay una opción para comprobar si hay fallos y repararlos: Una vez analizado el objeto con el inspector te marca los fallos, si los hay, e intenta repararlos, (Capturas adjuntadas).
En el caso de las capturas el fallo es un agujero en el modelo y lo marca en azul, hay fallos que marca en rojo y en un violeta suave que son fallos más graves. Autorepair all suele arreglar muchos fallos.
Ojo si el meshmixer te rellena el agujero también debes probar alguno de los métodos que te comento a continuación.
Hay que aclarar algo para los que dibujais con bolean en Blender, a veces si no se tienen bastantes caras tiende a crear una geometría qué para la impresión suele tener muchos fallos. Si es posible es mejor hacer un bridge entre los polígonos (dibujando así el agujero de forma poligonal antes de la subdivisión), si no es posible es recomendable añadir un par de loop cuts (Ctrl+R) en ambos lados de la operación booleana y también ayuda qué se triangulen las caras inmediatas a la operación booleana, ctrl+t es el atajo rápido para triangular (es preciso aplicar el operador bolean, y para no perder la geometría base es recomendable hacer una copia antes).
Bueno pues espero que lo soluciones pronto si no lo has hecho ya y ya sabes si necesitas alguna aclaración aquí estamos. Un saludo.
-- IMÁGENES ADJUNTAS --
https://www.foro3d.com/attachment.ph...hmentid=227661
https://www.foro3d.com/attachment.ph...hmentid=227662
Problema al imprimir objetos 3d con agujeros
Utilicé el Tools3d de Microsoft para revisar el archivo.stl, y también me lo rellenaba, así que sería un error de la malla.
Al final hice de nuevo el objeto, pero tendré en cuenta el meshmixer, parece muy útil.
Estoy empezando en esto, y la opción booleana resulta muy fácil para los agujeros, pero claro, puede dar errores. Las otras opciones que me das, me suenan todavía a chino, pero iré trasteandolas para ir aprendiendo. Un saludo y gracias.
