Ayuda tipo de software ¿cual uso para superponer capas o mallas .stl?

[aristofanes]

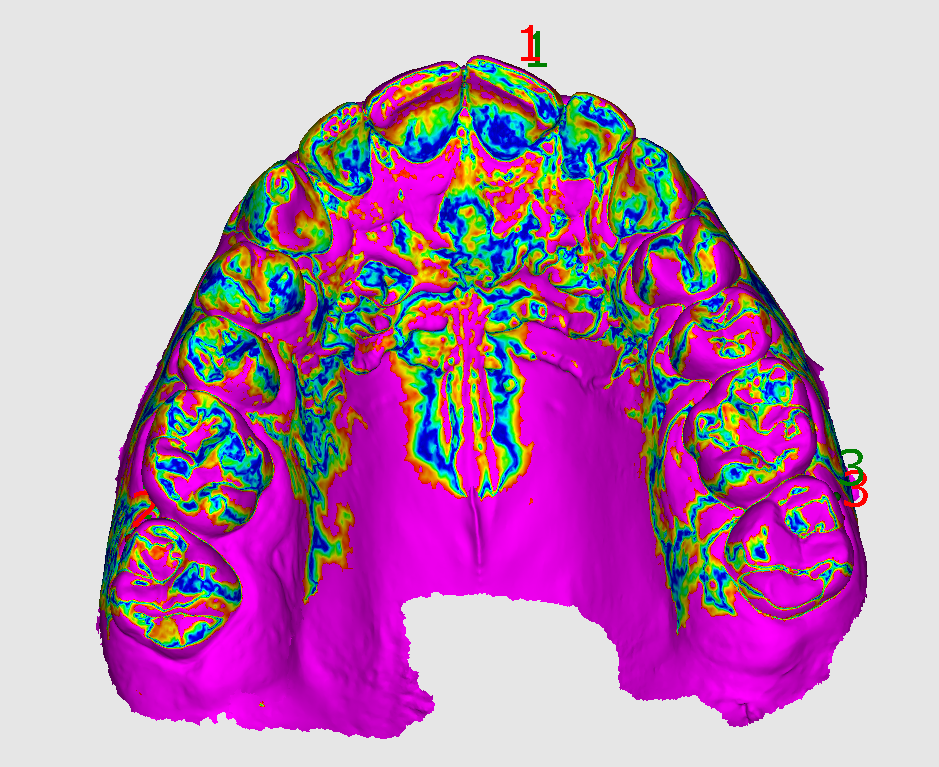

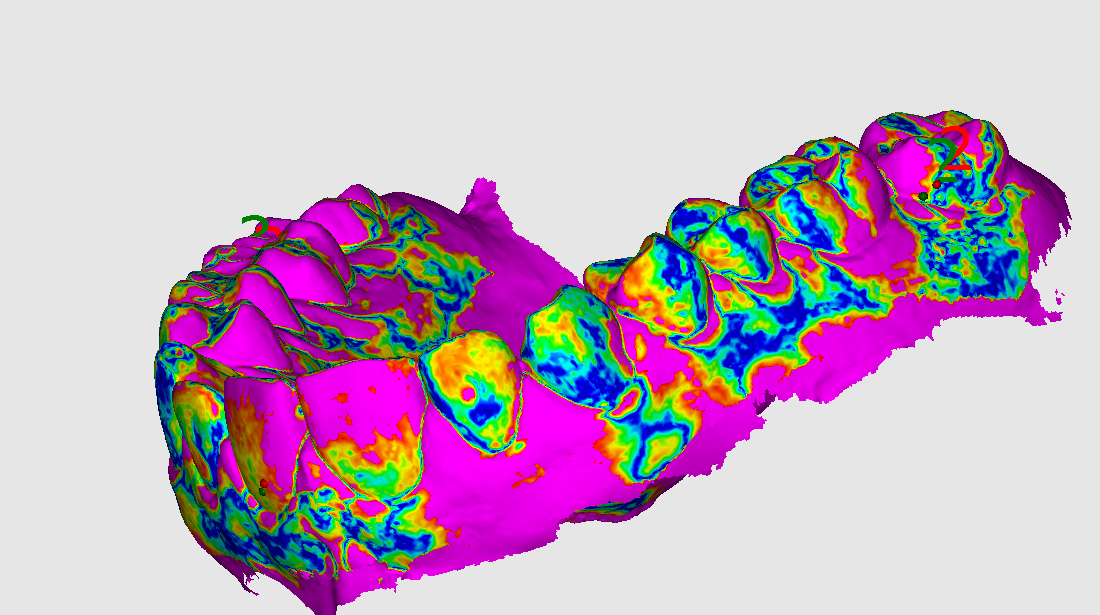

Tengo un archivo stl de mi mandibula realizado por un escaner intraoral 3D por un dentista, el problema es que las clinicas de laboratorio no trabajan con particulares y he sido abandonado, pues solo puedo visualizar el archivo stl con exocad gratuito que solo visualiza el archivo 3D, y quiero saber las modificaciones que ha sufrido mis dientes por una negligencia en una higiene bucodental, y para ver las diferencias tengo que superponer la malla de la otra figura, el problema esta precisamente en que el software que tengo solo es de visionado, no puedo superponer capas o mallas. Tengo entendido que el exocad es muy muy caro , pero me permitiría analizar los cambios con una grafica de colores de 0.01 micras hasta 0.1 micras como las imagenes que os muestro. ¿conoces un software gratuito que me permita mover y superponer un archivo en extension stl? o si ademas hubiera un generador de colores automatico que grafica los cambios como el de las imagenes. gracias

[3dpoder]

Sí, existen varias alternativas gratuitas que te permitirán superponer y analizar las diferencias entre mallas STL, generando mapas de colores como en la imagen que has compartido.

MeshLab te permite cargar, alinear y comparar dos mallas STL. Usa la herramienta Hausdorff Distance para visualizar las variaciones con mapas de colores.

Abre MeshLab y carga los dos archivos STL.
Usa la opción Align Tool para superponer las mallas.
En Filters > Sampling > Compute Hausdorff Distance, puedes generar un mapa de diferencias en color.

Esto debería funcionarte bien, ya comentarás, un saludo.

[aristofanes]

Gracias por la informacion, tengo las dos capas cargada, primero he cargado una, y despues otra, pero estan desfasadas la una con la otra, pero si le doy directamente a la opcion Align, que es esa A con el circulo amarillo no hace nada,
