Aun es pronto pequeño carajuan, esto es pura matemática, ahora te voy a mostrar los puntos en cada cuadrante, para ir identificándolos.
Esto es la punta del iceberg, todavía puedes esquivarlo.

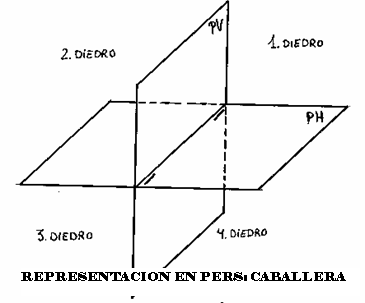

En el sistema diédrico el espacio queda dividido en cuatro partes iguales, por medio de dos planos perpendiculares entre sí, llamados plano de proyección vertical y plano de proyección horizontal. Estos dos, como cualquier par de planos que no presenten la particularidad de ser paralelos entre sí, se cortaran en una recta, recta conocida por linea de tierra (Lt).
A los diedros también se les puede llamar cuadrantes, lo haremos de hecho.
Es muy interesante Pepius, intenta entenderlo al máximo, que la base de esto es fundamental, si te pierdes ya sabes.
En ocasiones, es necesario realizar una tercera vista o proyección del elemento que estamos representando para su total definición y comprensión, esta proyección se realiza sobre un tercer plano de proyección denominado plano de perfil. (gráfico 2).
Codigos habituales de notación tla Lt se representara en el presente trabajo mediante una línea llena fina con dos segmentos bajo sus extremos tla nomenclatura del punto a través de letras mayúsculas, diferenciando si se trata de una proyección horizontal (mediante el subíndice 1 ó()), de una proyección vertical(mediante el subíndice 2 ó()) o de una tercera proyección, la de perfil(mediante el subíndice 3 ó()) tla nomenclatura de las rectas mediante letras minúsculas, diferenciando como en el caso del punto si se trata de una proyección horizontal, vertical o de perfil mediante los subíndices 1, 2 y 3 respectivamente, (o las comillas) tpara la nomenclatura del plano utilizaremos el alfabeto griego en minúscula, diferenciando como en los dos casos anteriores las tres proyecciones mediante los subíndices 1, 2 y 3.(o las comillas).
Y la representación del punto tel sistema diédrico de representación consiste en obtener las distintas proyecciones de un elemento, en este caso un punto, mediante la proyección de haces proyectantes perpendiculares a los planos de proyección. De modo que proyectando perpendicularmente el punto a sobre el plano de proyección horizontal obtendremos la proyección horizontal del punto a (a1). Repitiendo la misma operación sobre el plano de proyección vertical obtenemos la proyección vertical del punto a que es a2 y lo mismo con la tercera proyección o de perfil a3.
En el tercer gráfico tenemos la representación del punto en diedrico, con su perfil auxiliar, cuando nos haga falta.
La línea vertical inclinada, separa la representación del perfil, pero no ha de ir ahí, (la he puesto yo a posta).
O sea la proyección horizontal es una vista desde arriba que nos da la distancia al eje (linea de tierra) (alejamiento) y la vertical nos da la altura desde el eje (cota).
Esta claro?
