  1. #46
    Fecha de ingreso
    Apr 2002
    Mensajes
    25,945

    Escalar y plotear en AutoCAD

    escalar y plotear en AutoCAD

    En el momento de exportar nuestros dibujos a papel, fuera de nuestro PC, a partir de ahora plotear, no usar el término imprimir, será muy importante la escala, para poder visualizarlo correctamente.

    Antes de plotear se debe tener muy clara la escala de impresión, pues de ello dependerá el tamaño del texto de acotación y tipo de papel a usar a3, a4, etc.

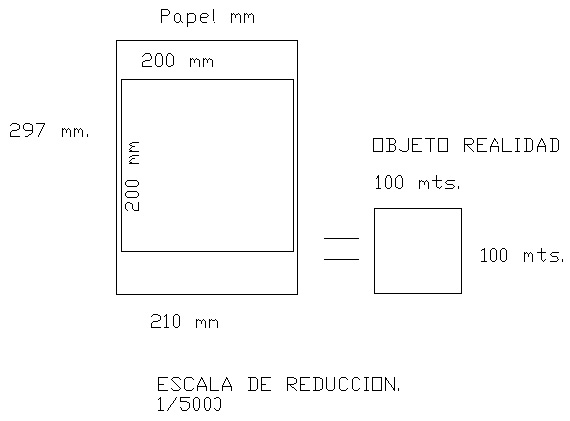

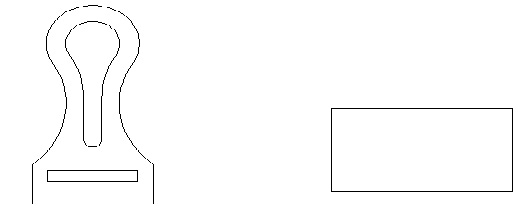

    Dibujo papel - > escala de reducción.

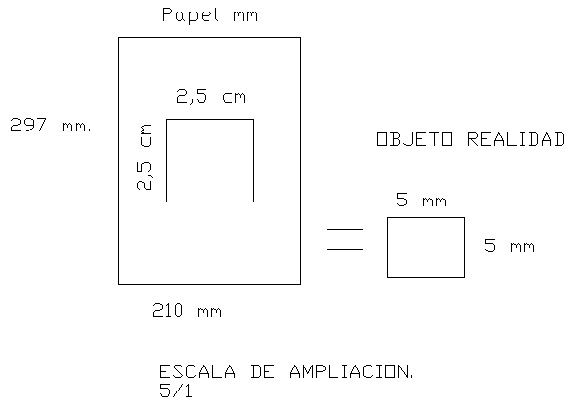

    Dibujo papel - > escala de ampliacción.

    La unidad de impresión es por defecto milímetros. En formato-unidades, definiremos la unidad base utilizada por AutoCAD para nuestro dibujo. El tipo de unidad seleccionada nos marcara a la hora de establecer el factor de escala.




    .
    Miniaturas adjuntas Miniaturas adjuntas 1_Page_1_Image_0001.jpg   1_Page_2_Image_0001.jpg   1_Page_2_Image_0002.jpg   1_Page_3_Image_0001.jpg

    |Agradecer cuando alguien te ayuda es de ser agradecido|

  2. #47
    Fecha de ingreso
    Apr 2002
    Mensajes
    25,945

    Rotular en AutoCAD

    rotular en AutoCAD

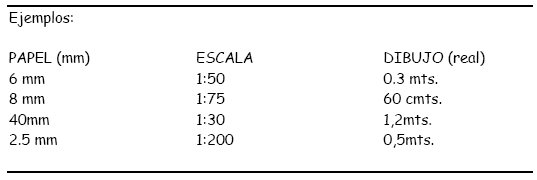

    Debemos tener muy claros tanto la escala del ploteo como el tamaño del texto. En un dibujo, cuyas unidades son mts, de 25 mts, por 12 mts. En papel el texto habrá de medir 6 mm. ¿cuánto habrá de medir dicho texto en el dibujo? Si la escala para plotear el dibujo es 1/100, quiere decir que el texto en el dibujo medirá 600 milímetros, pero como las unidades del dibujo están en mts, la altura será de 0.6 mts. Ejemplos:

    .
    Miniaturas adjuntas Miniaturas adjuntas 1.jpg
    |Agradecer cuando alguien te ayuda es de ser agradecido|

  3. #48
    Fecha de ingreso
    Apr 2002
    Mensajes
    25,945

    Seleccionar trazador

    seleccionar trazador

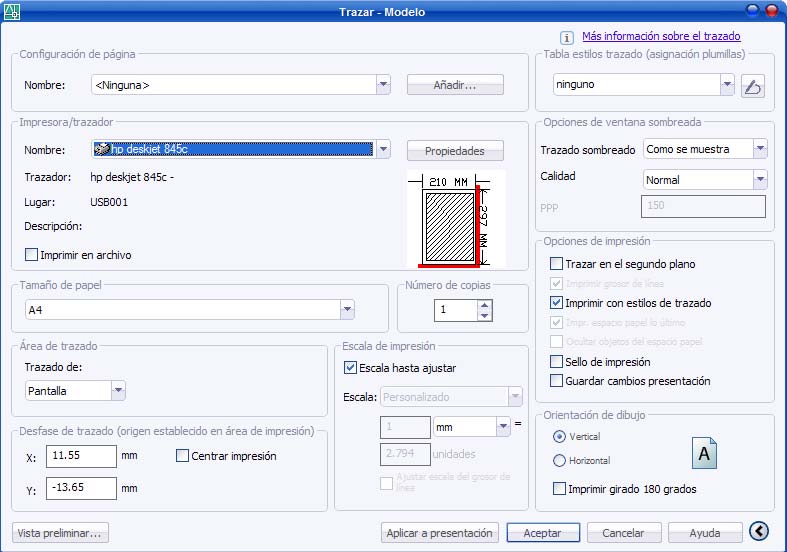

    p-archivo-> imprimir.

    AutoCAD nos permite configurar el tipo de trazador y las características de trazado.


    Podremos elegir el dispositivo de impresión, tamaño de papel, escala de impresión, centrado de selección, orientación del dibujo en el papel, etc. En área de trazado tenemos tres opciones:
    límites: definimos unos limites con el forzcursor.
    extensión: plotea lo que e visualiza en ese momento en pantalla.
    ventana: enmarcamos en una captura o ventana, las entidades a plotear.
    Miniaturas adjuntas Miniaturas adjuntas 1.jpg   2.jpg
    |Agradecer cuando alguien te ayuda es de ser agradecido|

  4. #49
    Fecha de ingreso
    Apr 2002
    Mensajes
    25,945

    Isométrica en AutoCAD

    isométrica en AutoCAD
    hasta ahora hemos trabajado en perspectiva plana la cual nos ofrecía una proyección ortogonal de las entidades dibujadas.

    Es la única que muestra las representaciones reales de las aristas, introducimos su valor real a través de las unidades seleccionadas. Otro tipo de perspectivas son:

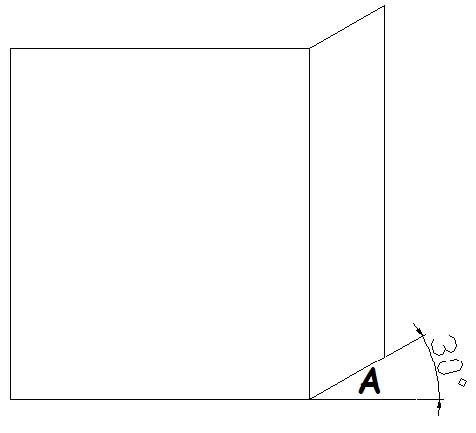

    caballera: aúna la perspectiva plana con la isométrica, calcularemos la medida de las entidades según el grado de perspectiva utilizado.

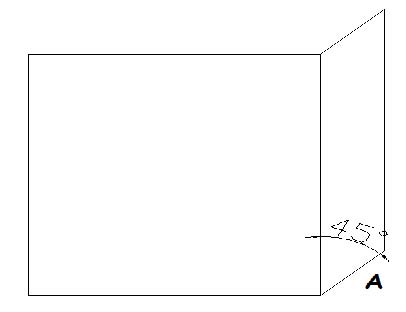

    Si utilizamos 45 grados para la perspectiva caballera, al segmento a debemos aplicarle un factor de reducción del 40 % para que se asemeje a la realidad.


    Si utilizamos 30º el factor de reducción en el segmento a, será de un 25 % o un 30 % del valor absoluto.

    Aplicar este tipo de factores ralentizan el tiempo de dibujo, la perspectiva isométrica los realiza automáticamente.

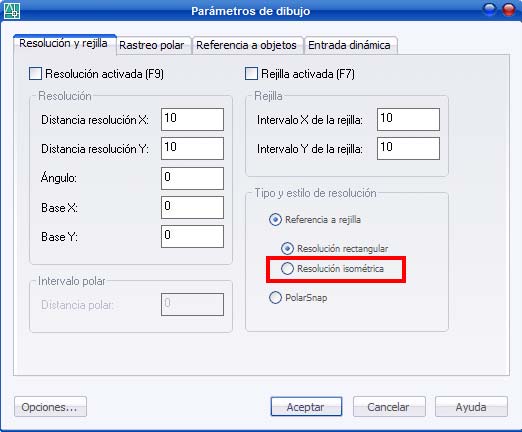

    La encontraremos en shift + enter -> parámetros de referencia a objetos -> resolución y rejilla.


    He agilizado este engorroso tramite con el comando snapstyl.

    F5 modifica el tipo de vista de la perspectiva según nos interese trabajar un lateral, frontal o superiormente.

    Es útil crear un estilo de cota con el texto inclinado para poder visualizarlas correctamente.
    .
    Miniaturas adjuntas Miniaturas adjuntas 3.jpg   4.jpg   5.jpg   6.jpg

    |Agradecer cuando alguien te ayuda es de ser agradecido|

  5. #50
    Fecha de ingreso
    Apr 2002
    Mensajes
    25,945

    Isocirculo en AutoCAD

    isocirculo en AutoCAD
    si disponemos de la versión 2000 la forma de crear círculos con la resolución isométrica se detalla a continuación.

    Crearemos un cuadrado, cuyos laterales tendrán la medida del radio del círculo a crear, a continuación, creamos una pl como en la figura, coincidiendo sus aristas con los puntos medios del cuadrado.


    Modificar-> objecto-> polilinea. Seleccionamos la pl interior editar vértices-> tangente-> salir- > curvar.

    Este es el círculo resultante, que en perspectiva isométrica llamaremos isocirculo.


    Versiones superiores a 2000. Insertaremos en la línea de comandos el (elipse) ->i (isocirculo), creando el isocirculo como si se tratara de un círculo normal en perspectiva plana.
    Miniaturas adjuntas Miniaturas adjuntas 7.jpg   8.jpg
    |Agradecer cuando alguien te ayuda es de ser agradecido|

  6. #51
    Fecha de ingreso
    Apr 2002
    Mensajes
    25,945

    Comandos y variables en AutoCAD

    comandos y variables en AutoCAD
    los comandos más utilizados y algunas de las variables que incluye AutoCAD.

    Para ver una lista completa de las variables de sistema.
    1 en la solicitud de comando, escriba modivar.
    2 en la solicitud nombre de variable, introduzca.
    3 en la solicitud indique variable (s) a listar, pulse intro. Línea de comando modivar.

    A continuación describo una recopilación de las más útiles, a mi parecer, y las que creo tienen una mayor importancia en mí trabajo.

    Fillmode.

    Es la variable que controla los rellenos en 2d.

    Valor [1].visualizara los rellenos.

    Valor [2]. No visualizara los rellenos.

    Lispinit. Controla la visualización de los patrones de sombreado en AutoCAD.

    Valor [0] activado.

    Valor [1] desactivado, no se cargan en el dibujo.

    Ltscale. Modifica la escala del tipo de línea.

    Atdia. Valor [0] desactivado.

    Valor [1] muestra en pantalla un menú contextual con los atributos de un bloque que los posea, muestra tanto los variables como los fijos.

    Gln: activa o desactiva la visualización del grosor de línea, es conveniente que está desactivada para mayor agilidad del PC.

    Mbutonpan.

    Valor [0] desactivado.

    Valor [1] activa la rueda del ratón.

    Regenauto.

    Activa la regeneración automática del dibujo.

    Zomfactor valor de 0 a 100, recomiendo 95, indica el zoom del recorrido de la rueda del ratón.
    Whiparc.

    Valor [0] desactivado, los arcos y círculos son vectores.

    Valor [1] activado, los arcos y círculos son reales.

    Msltscale.

    Espacio modelo.

    Valor [0] la escala de anotación no se aplico a los tipos de línea, valor [1] se aplica la escala.
    |Agradecer cuando alguien te ayuda es de ser agradecido|

  7. #52
    Fecha de ingreso
    Apr 2002
    Mensajes
    25,945

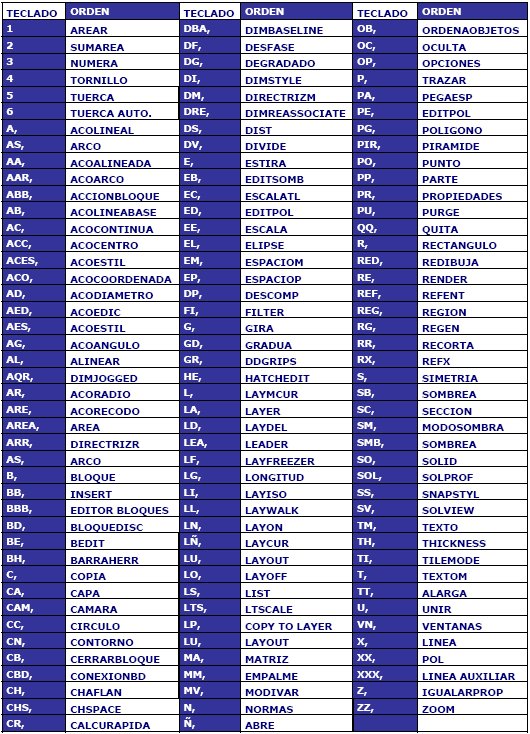

    Comando más utilizados

    comando más utilizados

    Comandos más utilizados, por mí, y su orden abreviada en el teclado.


    Para poder modificar los valores originales de AutoCAD, es necesario entrar en herramientas express, seleccionar tools y alias.

    De este modo editaremos y suprimiremos los comandos que más nos interesen para el trabajo a realizar.

    También intentaremos tener la mayor cantidad posible de órdenes en la mano izquierda, la derecha manejara el ratón.

    Muchas de ellas posen iconos y barras, pero si tuviéramos todas las barras necesarias en pantalla apenas tendríamos espacio de dibujo.

    También podemos modificar los valores directamente en el archivo PGP que se encuentra en documents and settings /usuario/datos de programa/Autodesk/AutoCAD 2008/r17/esp/support.
    .
    Miniaturas adjuntas Miniaturas adjuntas 9.jpg
    |Agradecer cuando alguien te ayuda es de ser agradecido|

  8. #53
    Fecha de ingreso
    Apr 2002
    Mensajes
    25,945

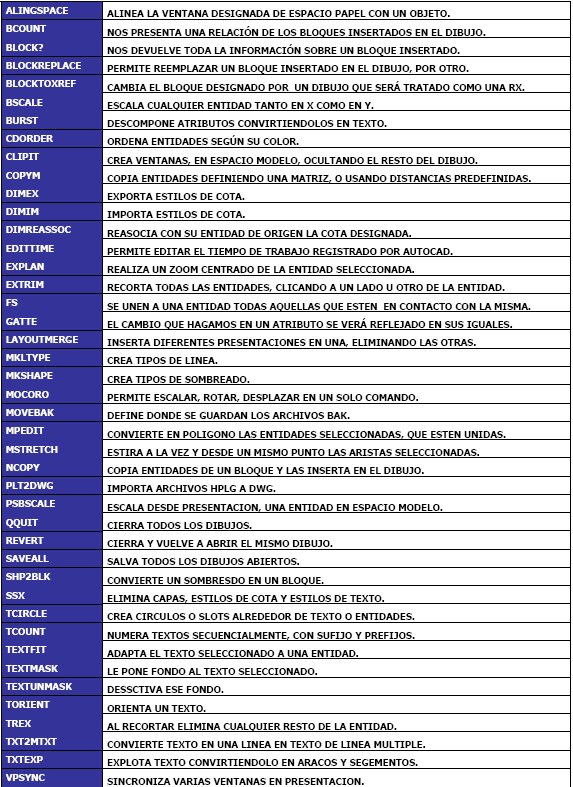

    Comando express en AutoCAD

    comando express en AutoCAD


    Es interesante tener presente muchos de estos comandos pues nos facilitaran enormemente el trabajo, algunos de ellos incluyen varios comandos estándar en una sola aplicación.
    .
    Miniaturas adjuntas Miniaturas adjuntas 10.jpg
    |Agradecer cuando alguien te ayuda es de ser agradecido|

  9. #54
    Fecha de ingreso
    Apr 2002
    Mensajes
    25,945

    Lisp en AutoCAD

    lisp en AutoCAD

    Una recopilación de algunas que utilizo. Numera. Introduce valores numéricos previamente definiremos su incremento, su prefijo, sufijo y un origen, (numérico).

    Zep.

    Visualizamos en pantalla y a la escala que definamos, el dibujo tal y cómo se vería en papel, muy útil para comprobar que el texto no tiene un tamaño inadecuado, por ejemplo.

    Area rotula.

    Nos devuelve el área enpreguntacuadrados de una entidad cerrada.

    Sumarea.

    Suma todos los textos acabados en mts, y los suma para devolvernos l a cantidad resultante.

    Spline a pline.

    Convierte una Spline en una polilínea pudiendo definir el número de lados segmentos que compondrán la polilínea.

    Func text.

    Diversas utilidades para mover y justificar texto.

    Darear. Inserta una tabla de Excel donde se reflejan los valores de las áreas seleccionadas, así mismo las numera y realiza una suma total.

    Recomiendo crear un dibujo de inicio con varios tipos de estilos de texto, acotación y varias capas, de esta manera no tendremos que crearlas cada vez que abramos un dibujo nuevo.

    Igualmente deberemos tener insertados los bloques y carátulas necesarias para nuestro trabajo, eliminaremos la búsqueda de estos por nuestro PC cada vez que los necesitemos. A su vez tendremos cargados en el maletín de AutoLISP las aplicaciones que hayamos sido capaces de recopilar.

    Fin de:
    Manual y apuntes de AutoCAD
    por Antonio Martínez remón, y Cecilia parra López.
    .
    |Agradecer cuando alguien te ayuda es de ser agradecido|

  10. #55
    Fecha de ingreso
    Mar 2006
    Mensajes
    9

    Seleccionar trazador

    Te agrego algo que me resultó muy útil: si cuando voy a trazar veo algo para corregir y debo desandar todo el camino para corregir el dibujo, al volver a la página de trazado no necesito re-configurar todo nuevamente, en donde dice configuración de página selecciono en nombre: trazado previo y vuelve solo a la que elegí antes de ver el error.

  11. #56
    Fecha de ingreso
    Aug 2014
    Mensajes
    1

    Talking Manual y apuntes de AutoCAD

    EH Pero si es mi manual, que ilusión encontrarlo aquí, PUF anda qué no ha llovido.

    Debería hacer otro mejorado con todo los cambios desde el 2009, a ver si me ánimo.

    Y lo hago.

  12. #57
    Fecha de ingreso
    Apr 2002
    Mensajes
    25,945

    Thumbs up Manual y apuntes de AutoCAD

    Un placer saludarte Toni, sirvieron de mucho, si te animas a hacer más ya sabes donde estamos.
