Mitsubishi A6M "Zero"

[Tirit]

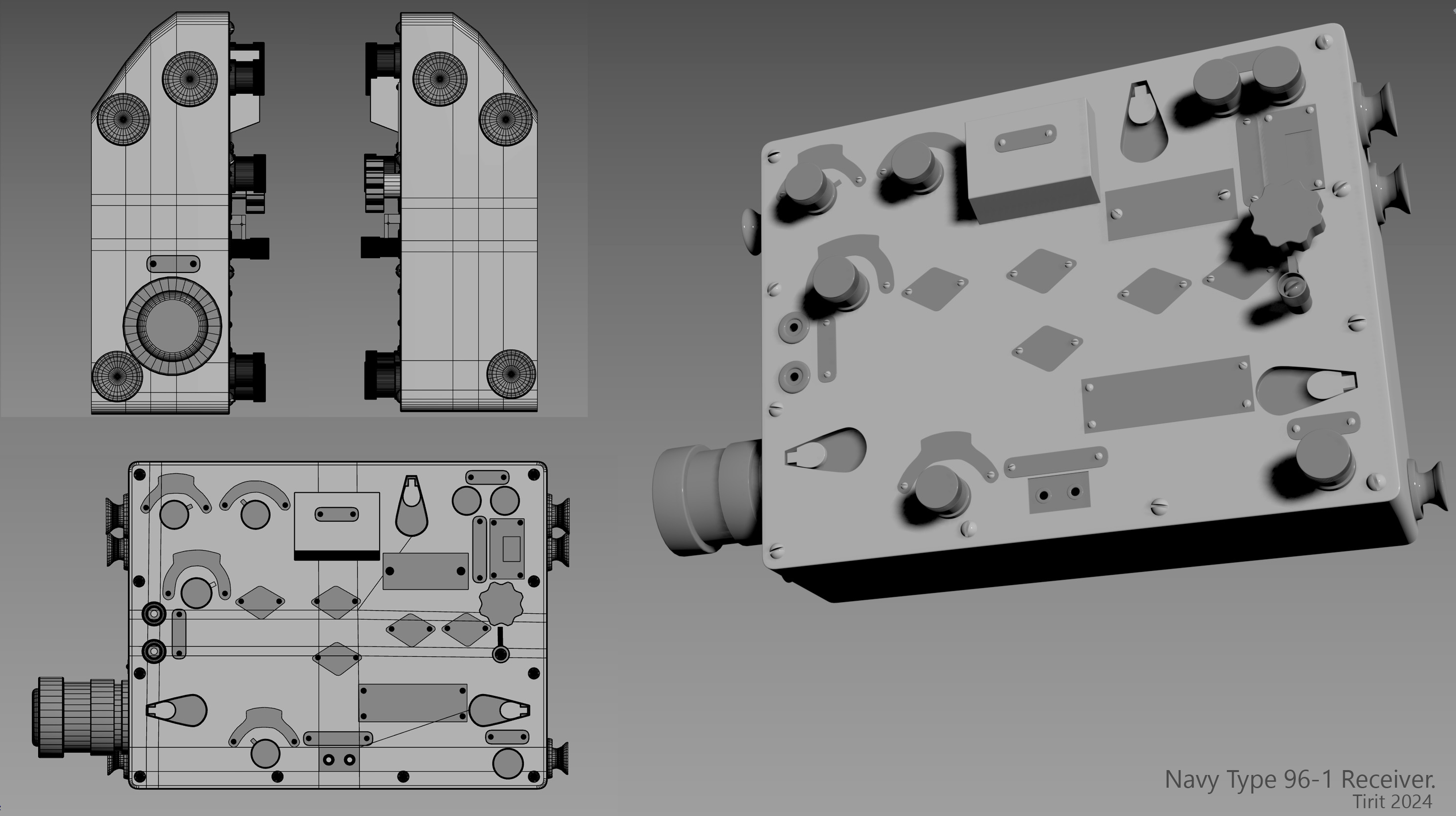

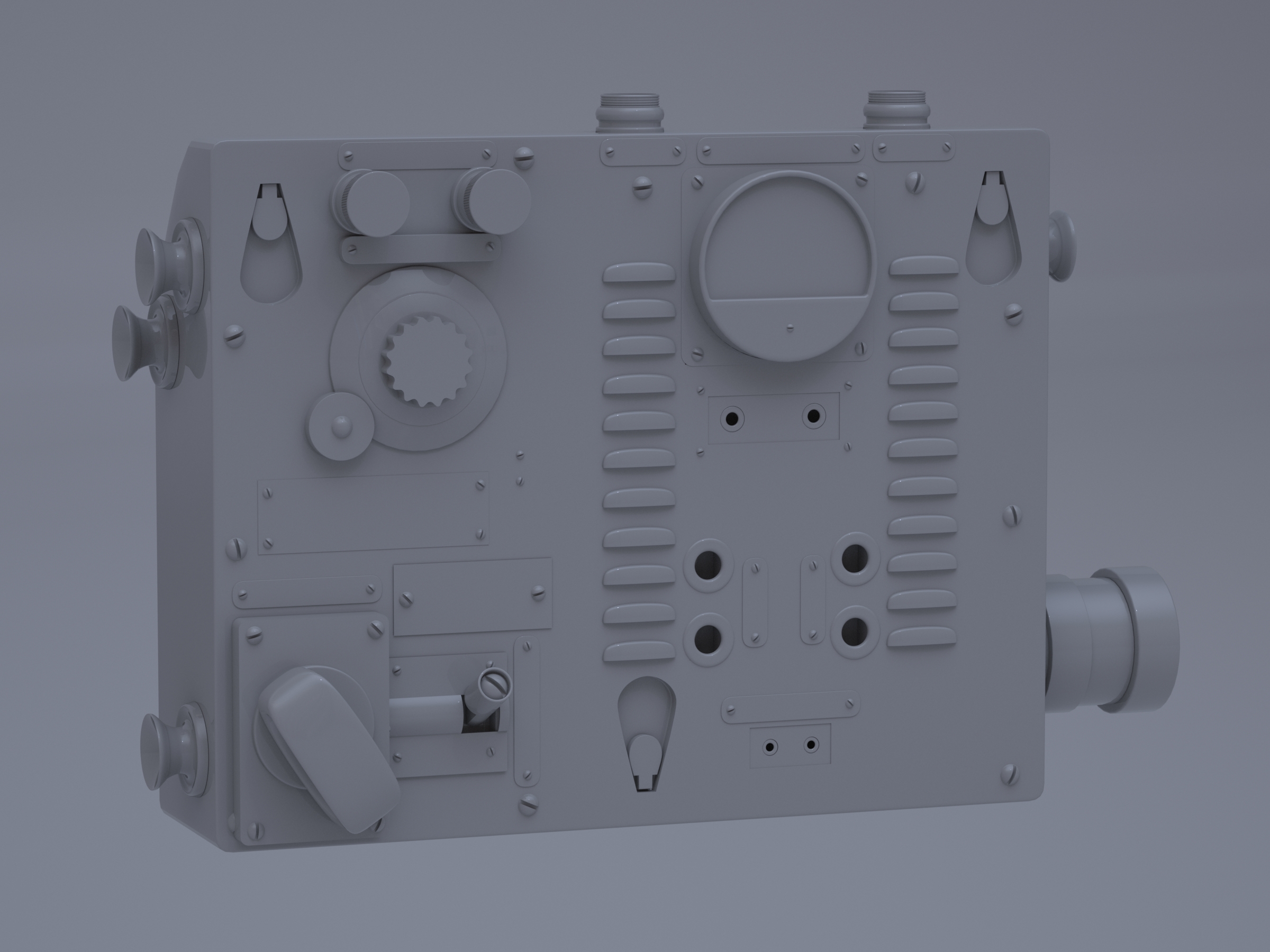

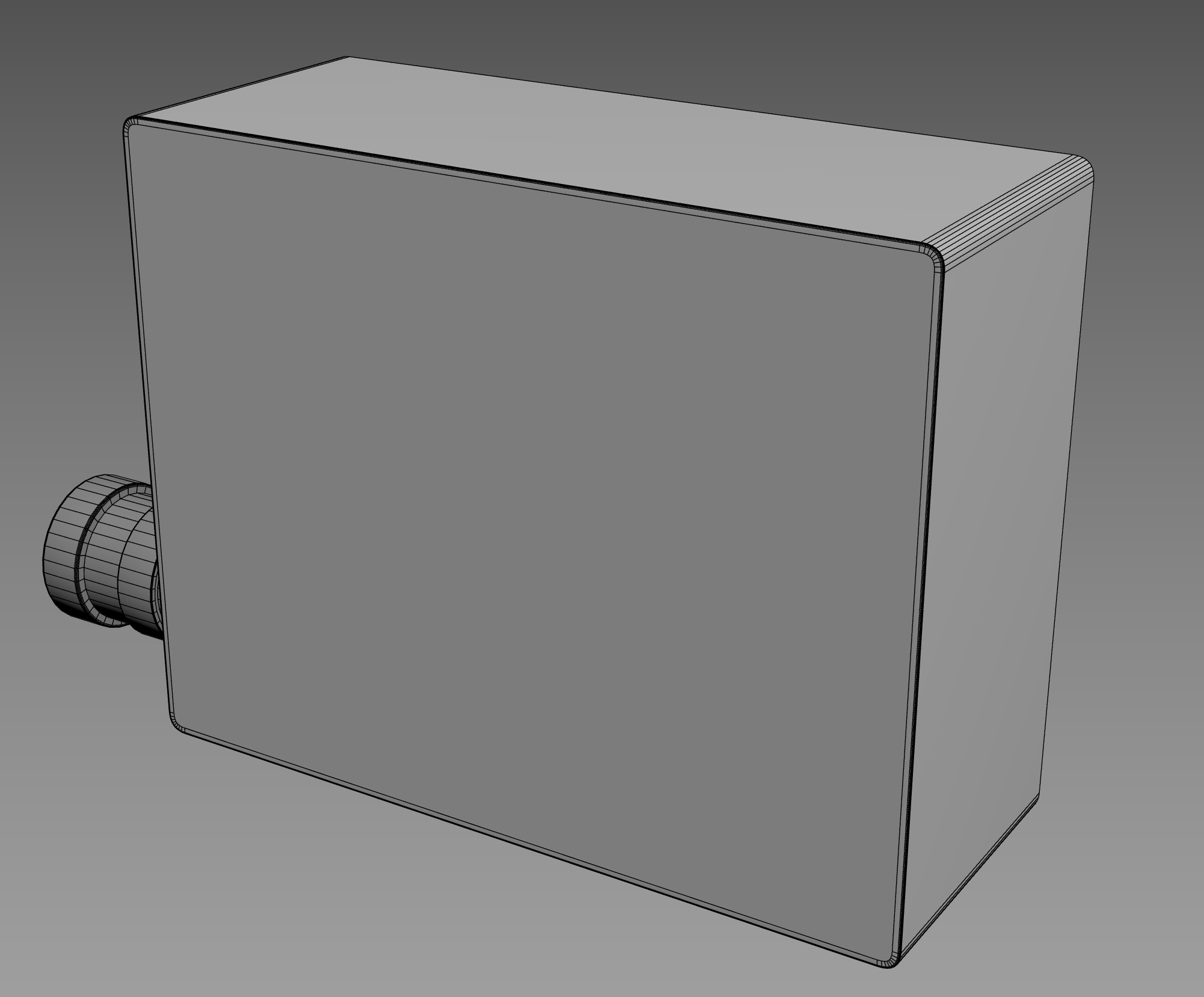

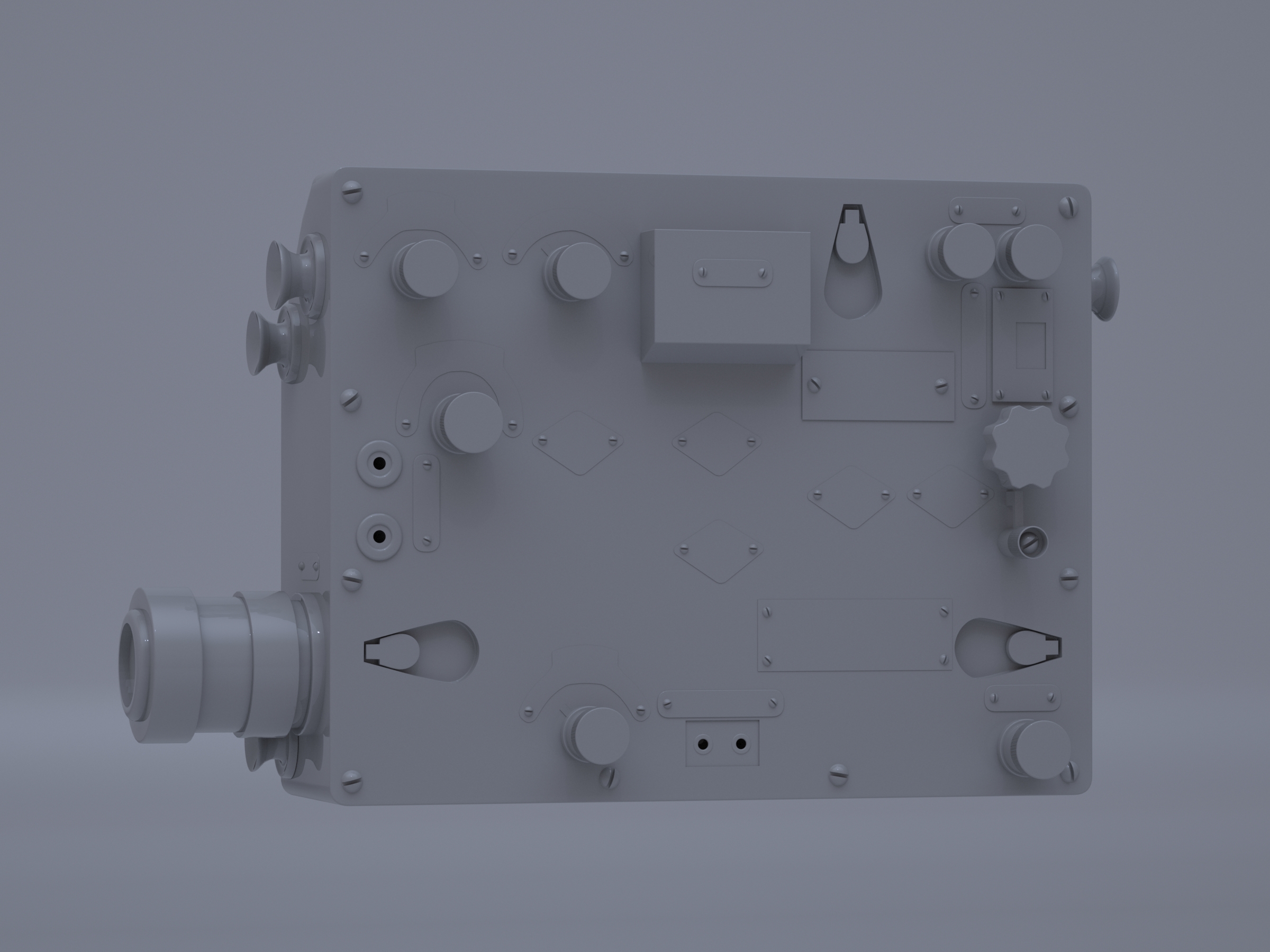

Ahora vamos con el receptor un poco más sencillo, pero con solo una referencia en foto y se ve así así.

[Tirit]

Y colorín colorado, este cuento ha terminado.

[Tirit]

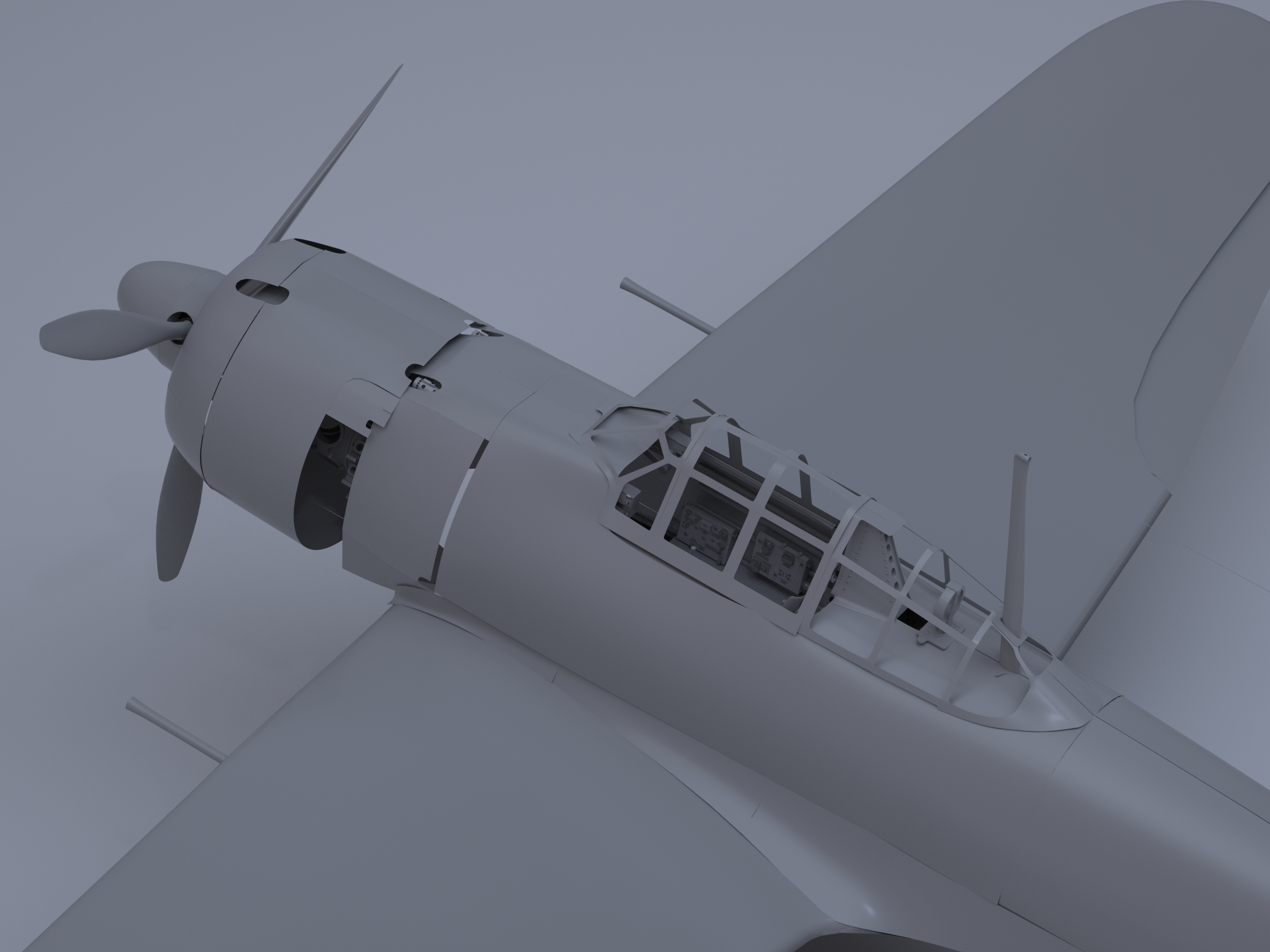

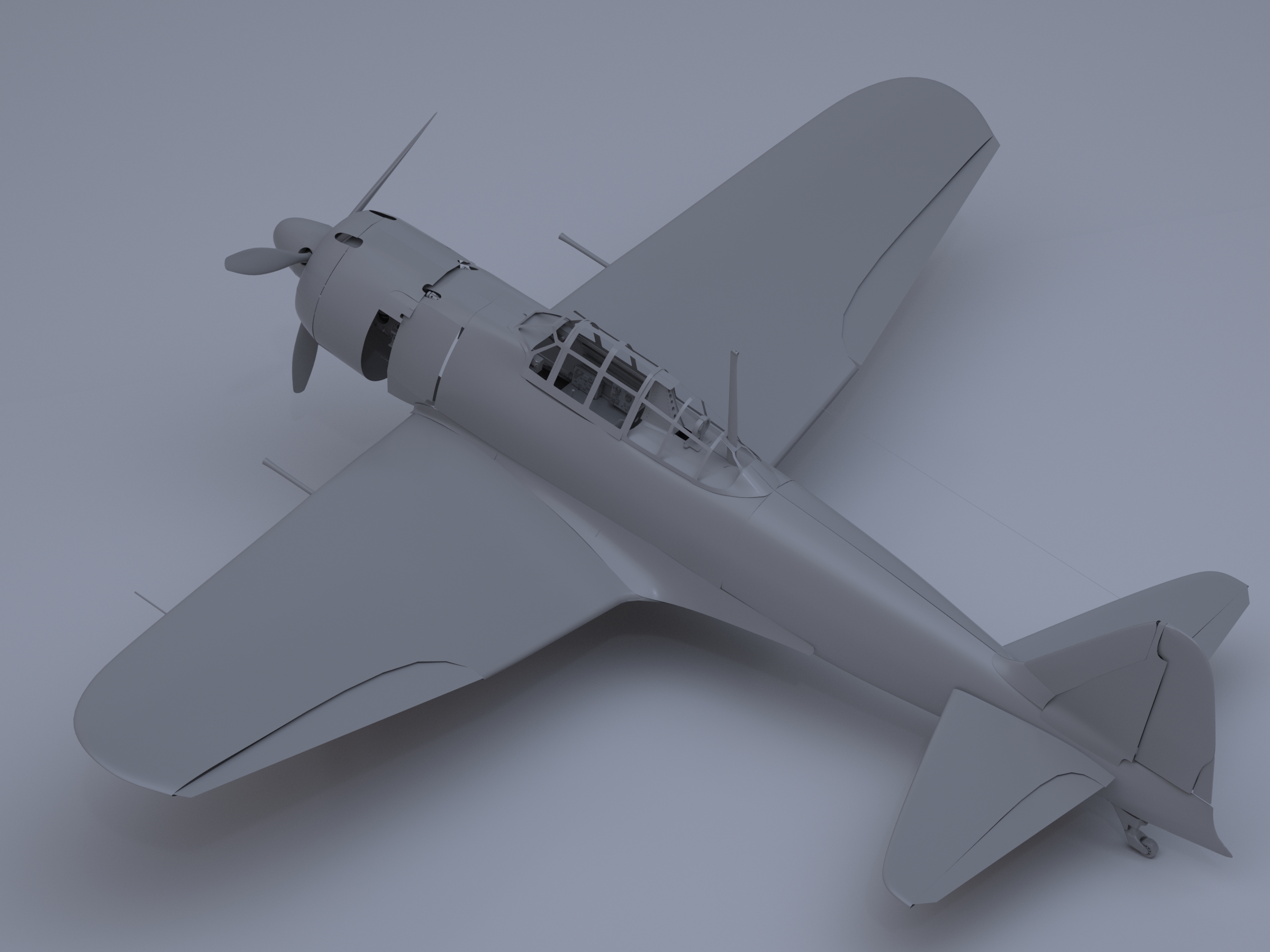

Nos vamos al roplano

[Tirit]

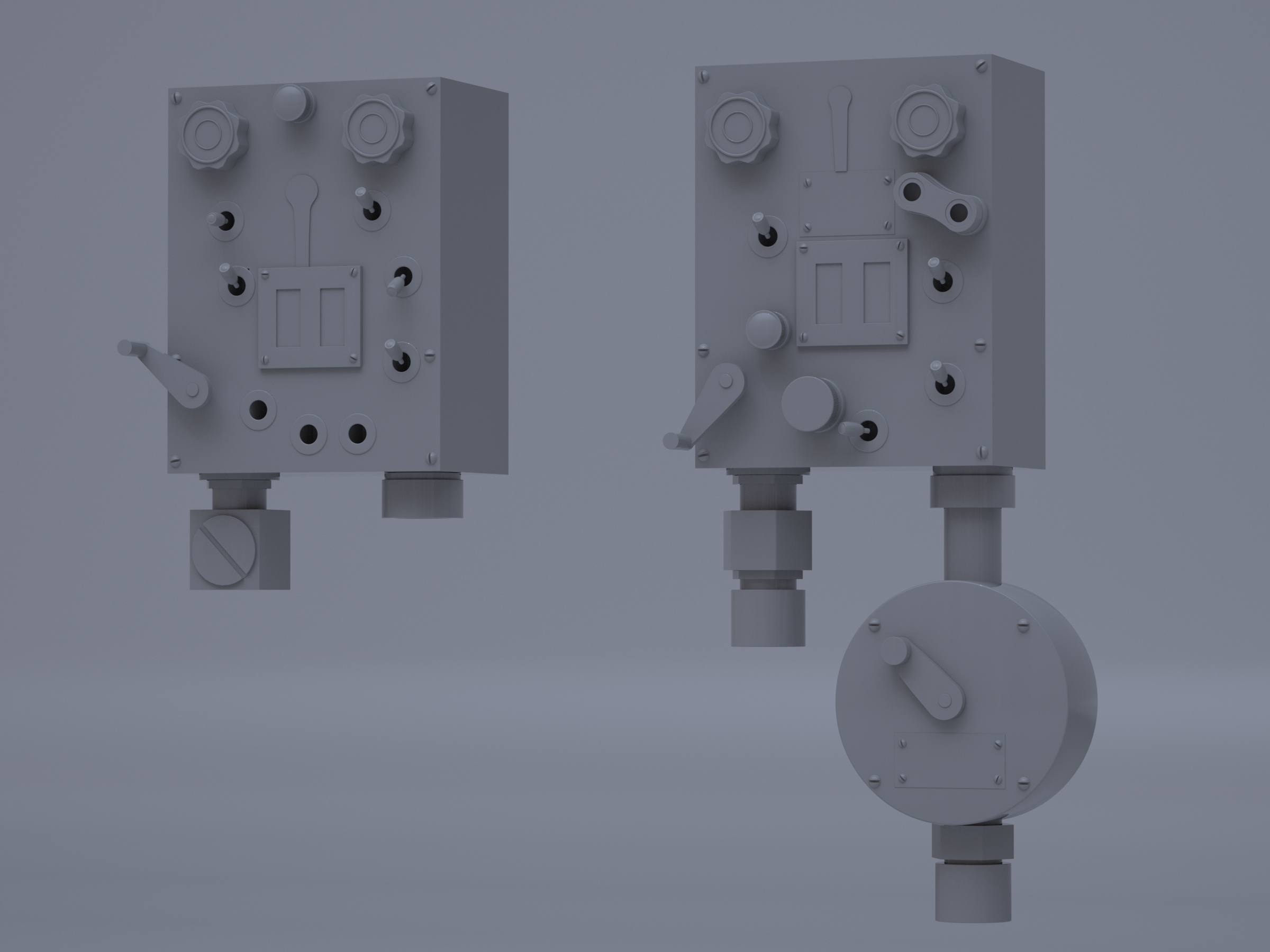

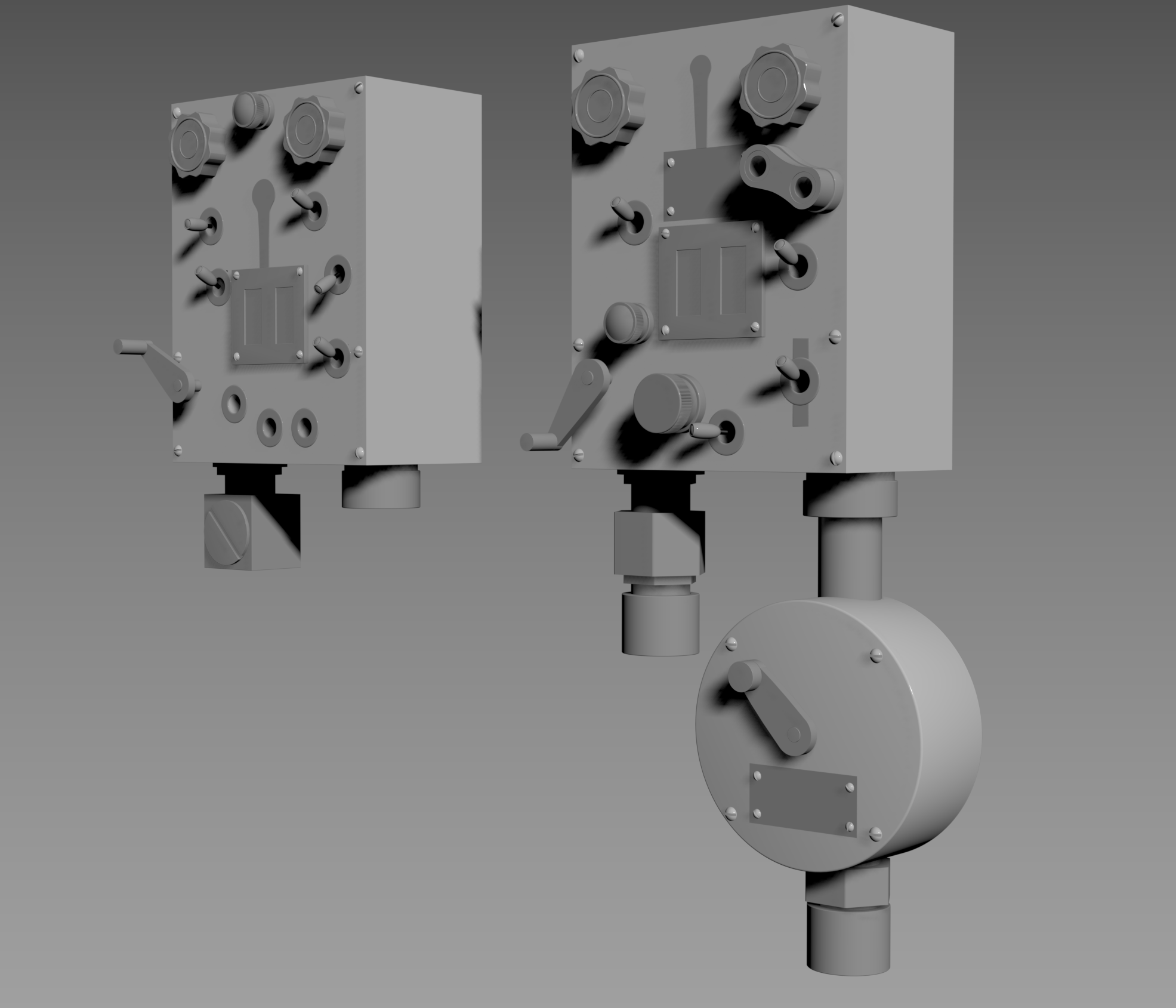

Más sistemas, esto es un no parar. RFD control box, unidad de la izquierda y de la derecha.

[Tirit]

Hola, os dejo unos renders de pruebas que hice para los distintos elementos de la cabina, hay bastantes aparatejos

[Tirit]

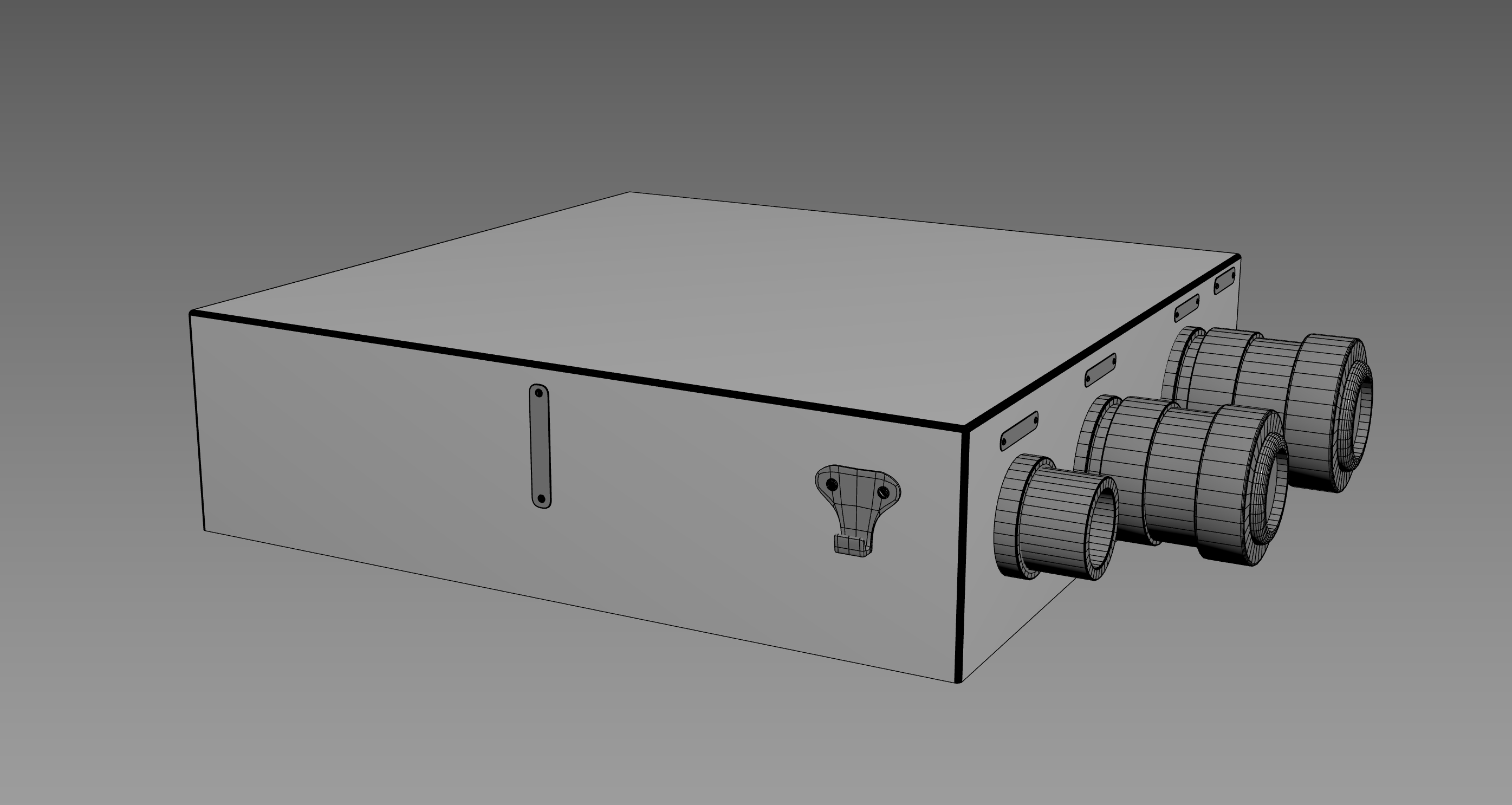

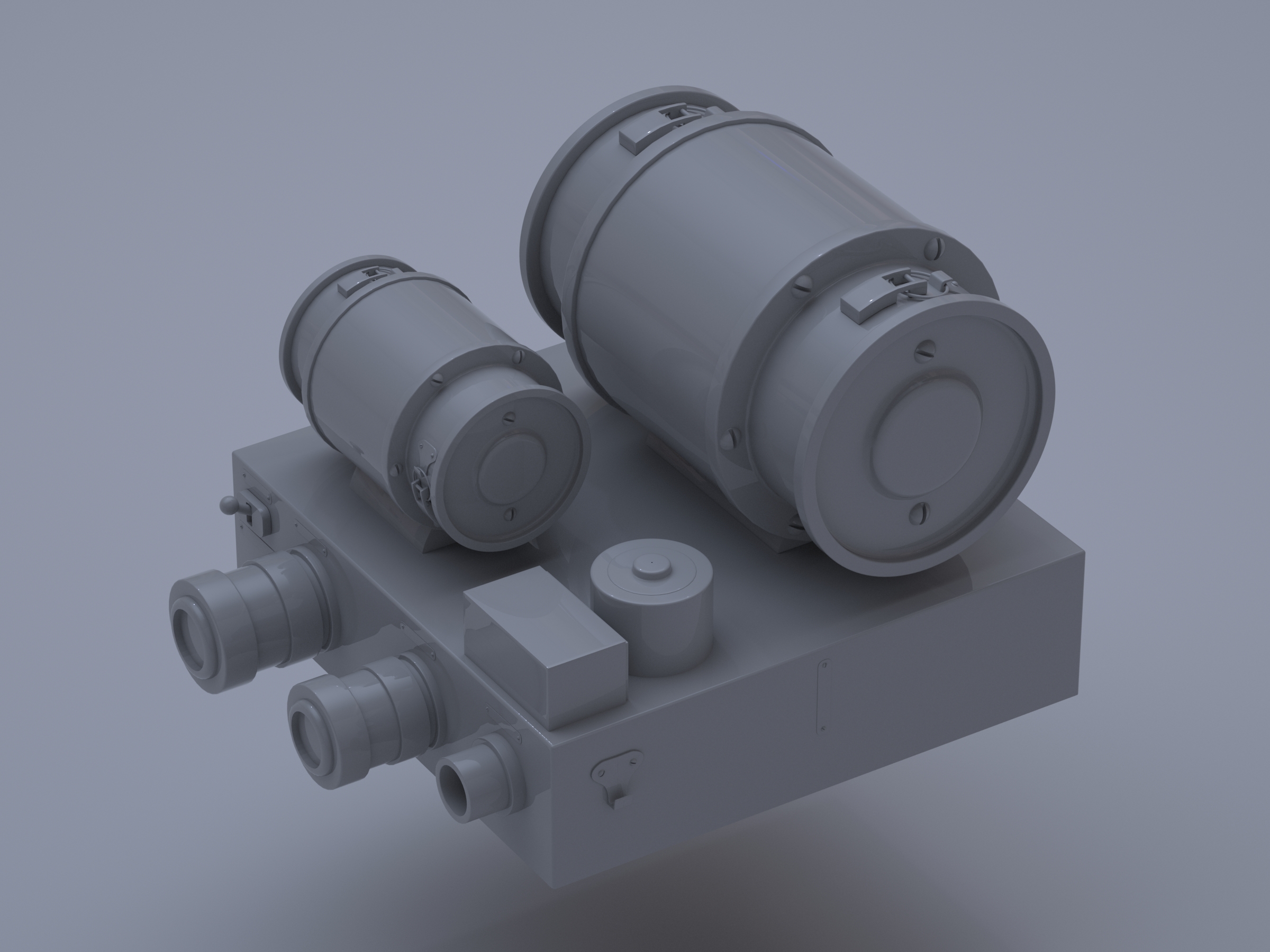

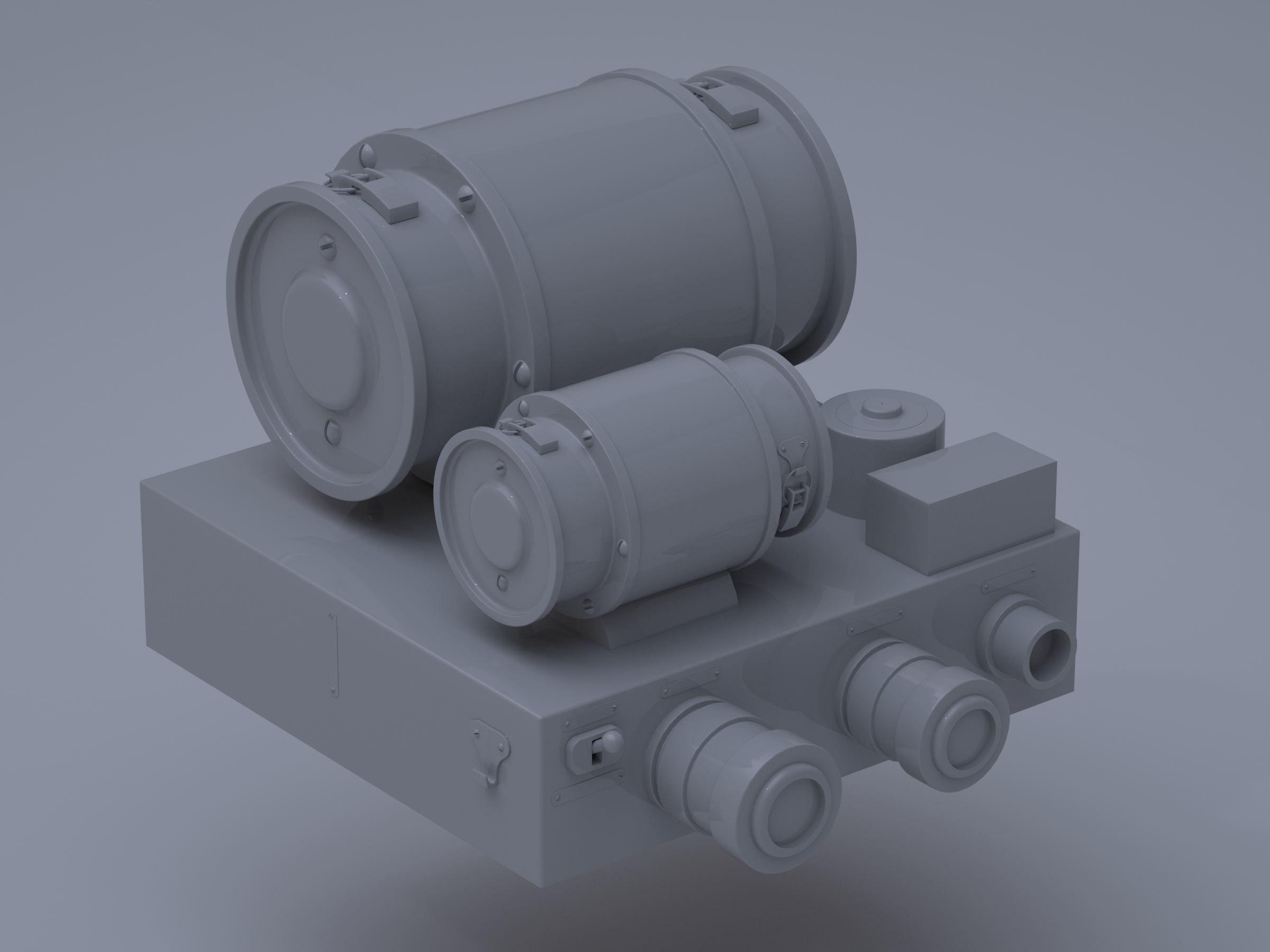

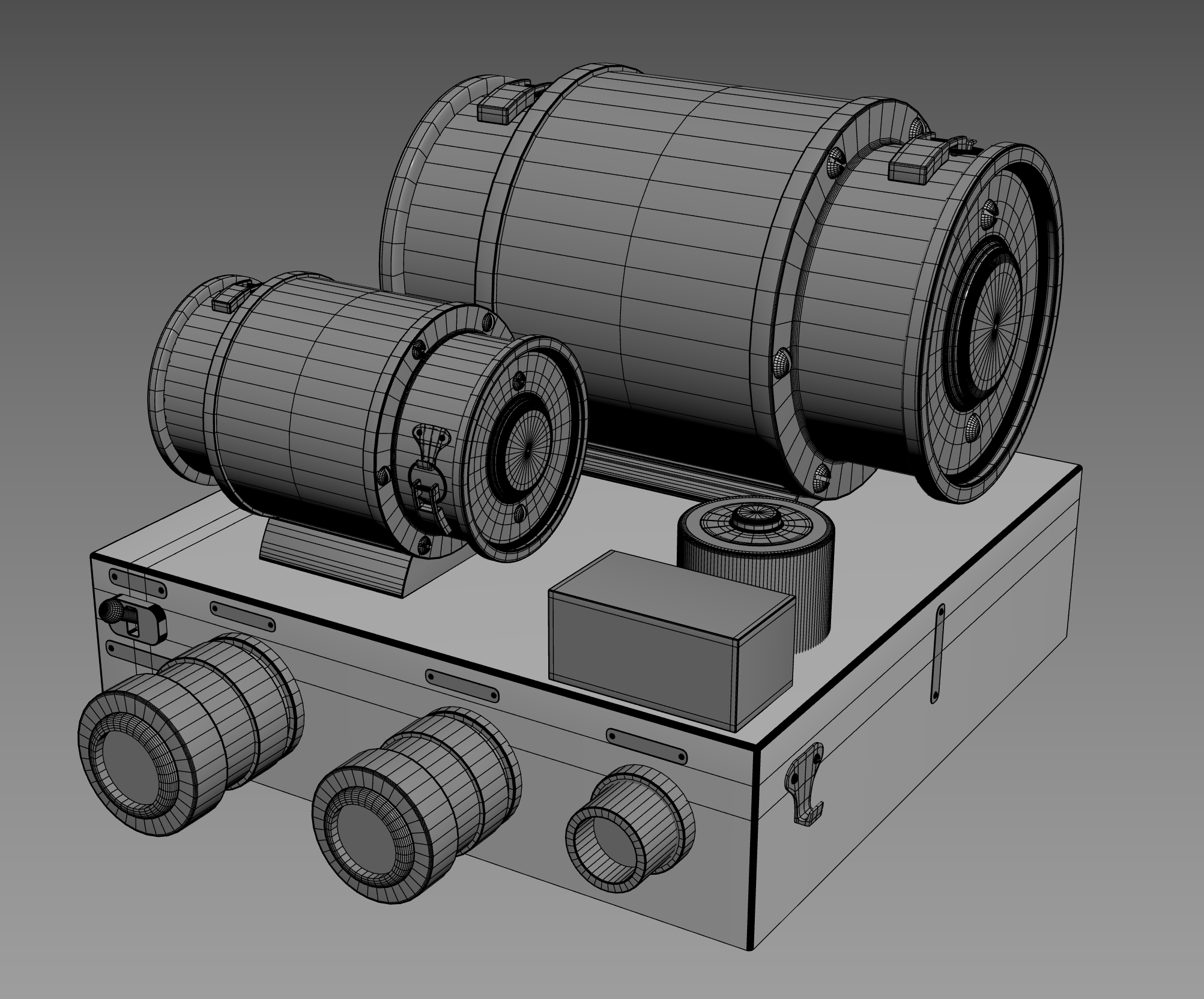

Más aparatos de cabina dynamotor mudule

[Tirit]

Terminado

[Tirit]

Ahora no me preguntes dónde va exactamente este cacharro, habrá que investigar.

[Tirit]

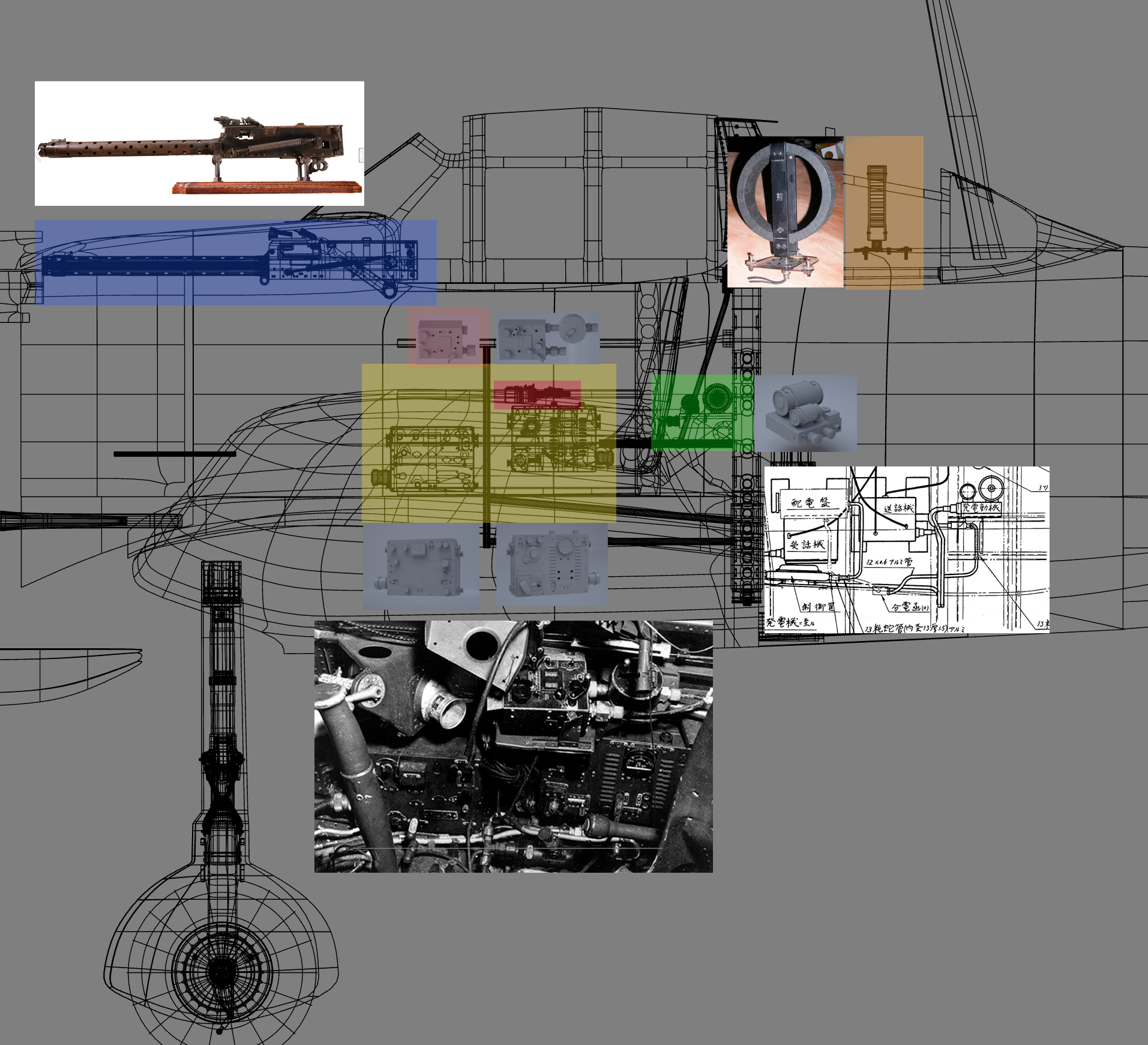

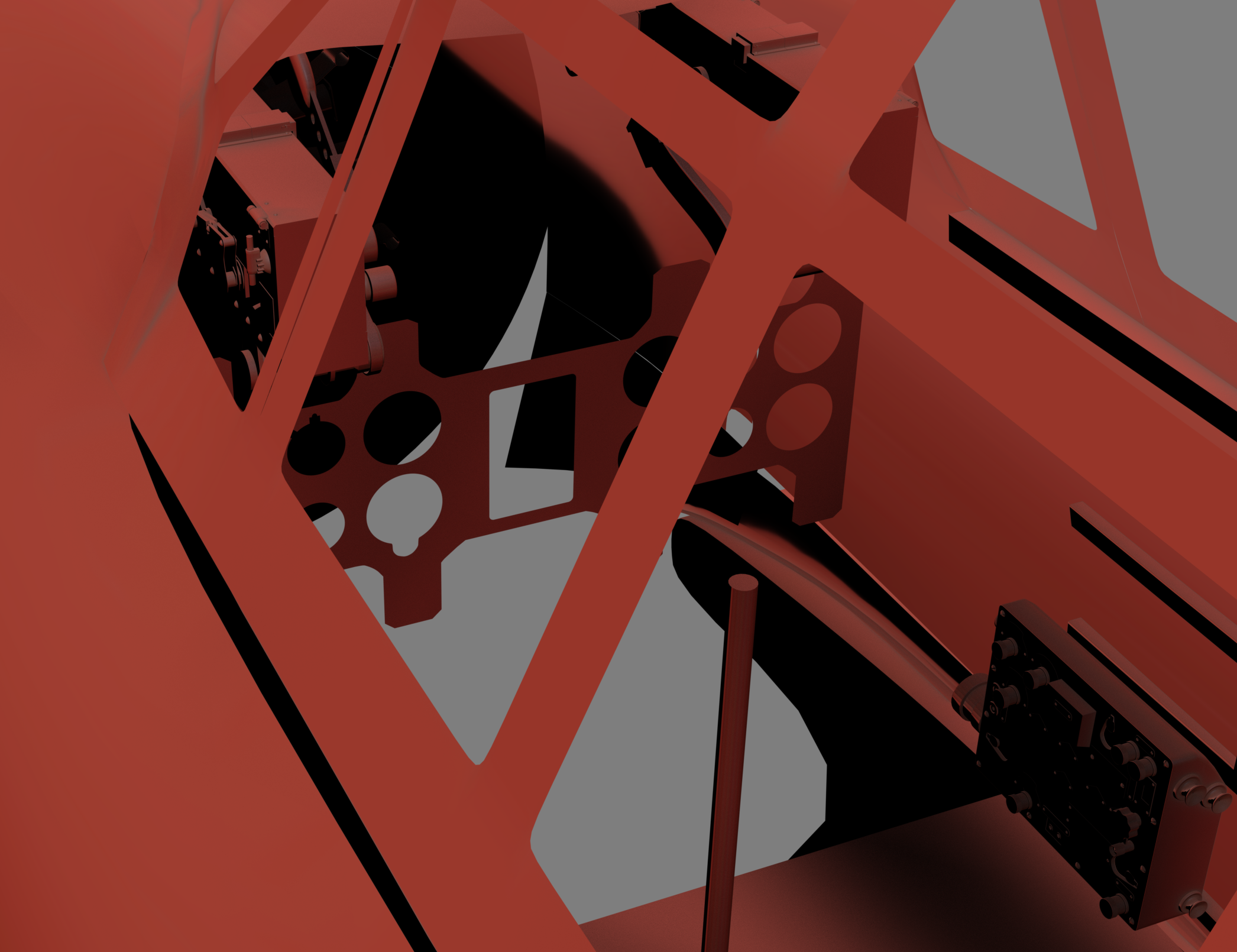

Bueno os pongo aquí una pequeña recopilación de elementos que llevamos en cabina hechos y su colocación relativa. Añado algunas imágenes de referencia para aportar más info.

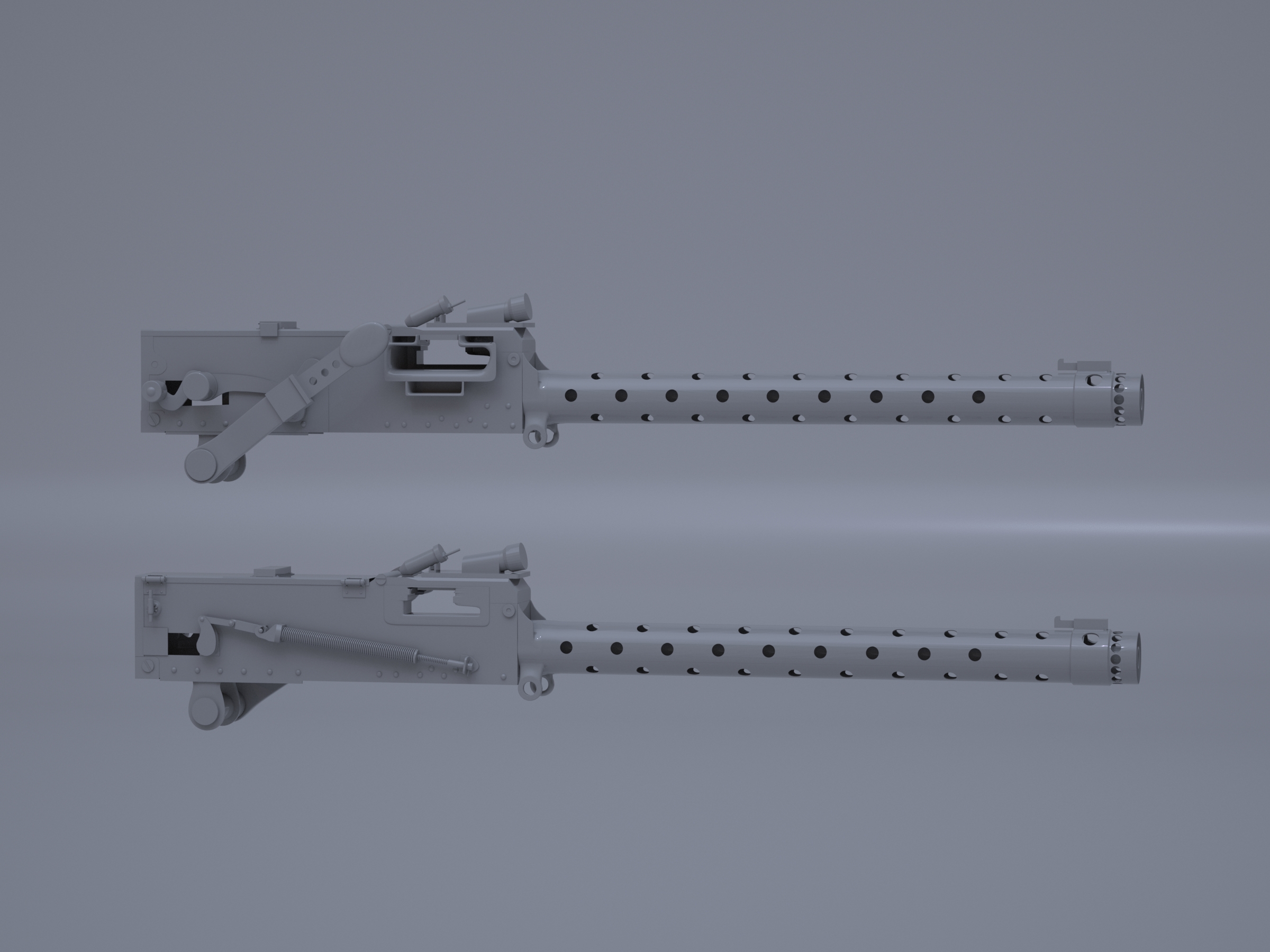

Tenemos en azul y en pareja las Type 97 de 7,7mm
En amarillo Emisor y recepto de radio, junto con la RDF control box en la parte derecha. En rojo esta el otro RDF control de la pare izquierda, que he situado a la misma altura, desconozco exactamente si iba ahí (habrá que buscar más info)
De color verde Dynamotor module, que no sabía donde iba, pero recientemente me topé de casualidad con un diagrama que lo sitúa en la parte izquierda en esa altura, se que es la parte izquierda porque tenía una foto donde los cables salen de esa parte y el aparato esta en el asiento del piloto en mal estado. (dejo diorama al lado)

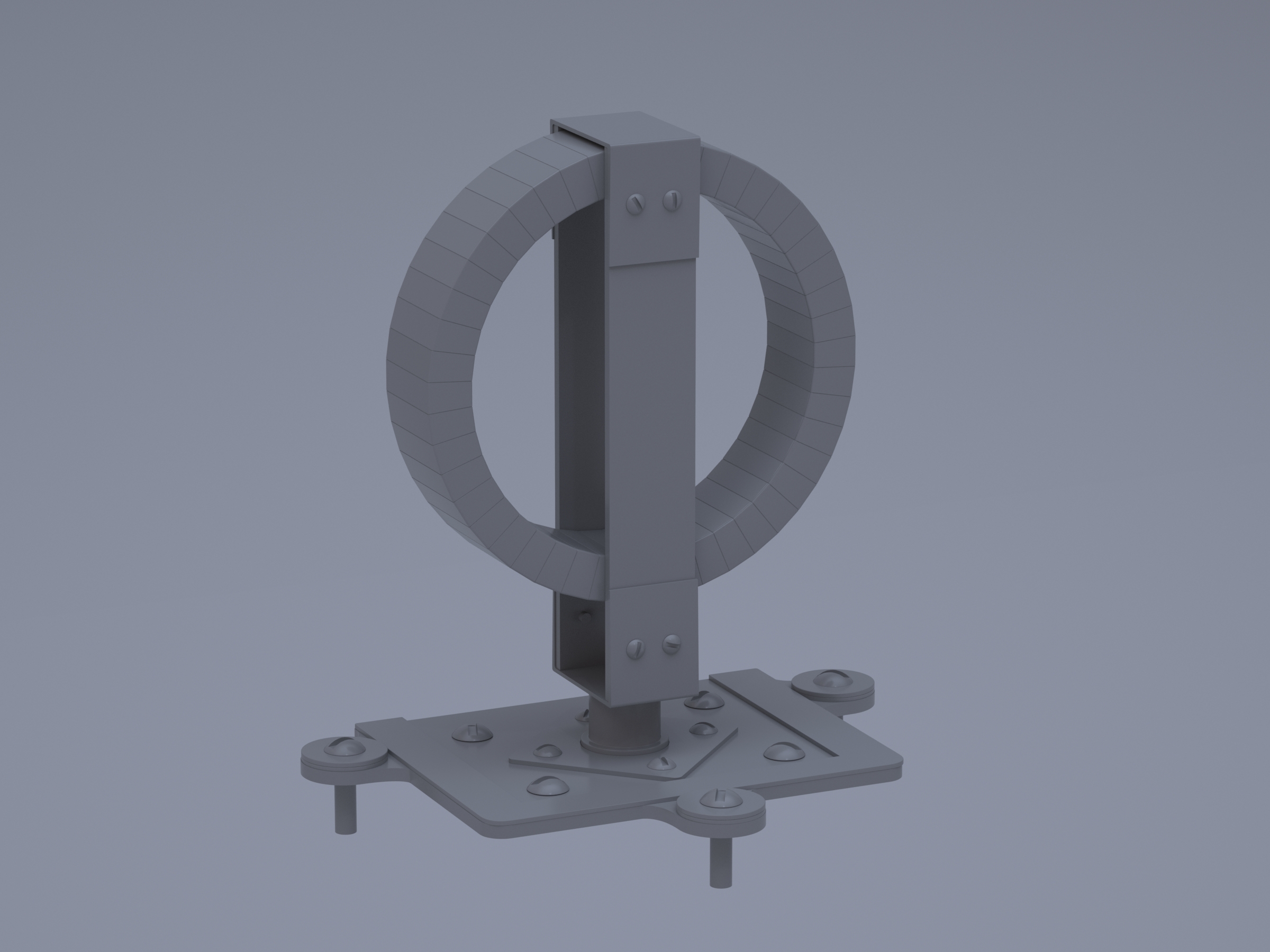

En naranja, la antena RDF K1

[Tirit]

Madre pa´encuadrá todo ese desaguisao

[Tirit]

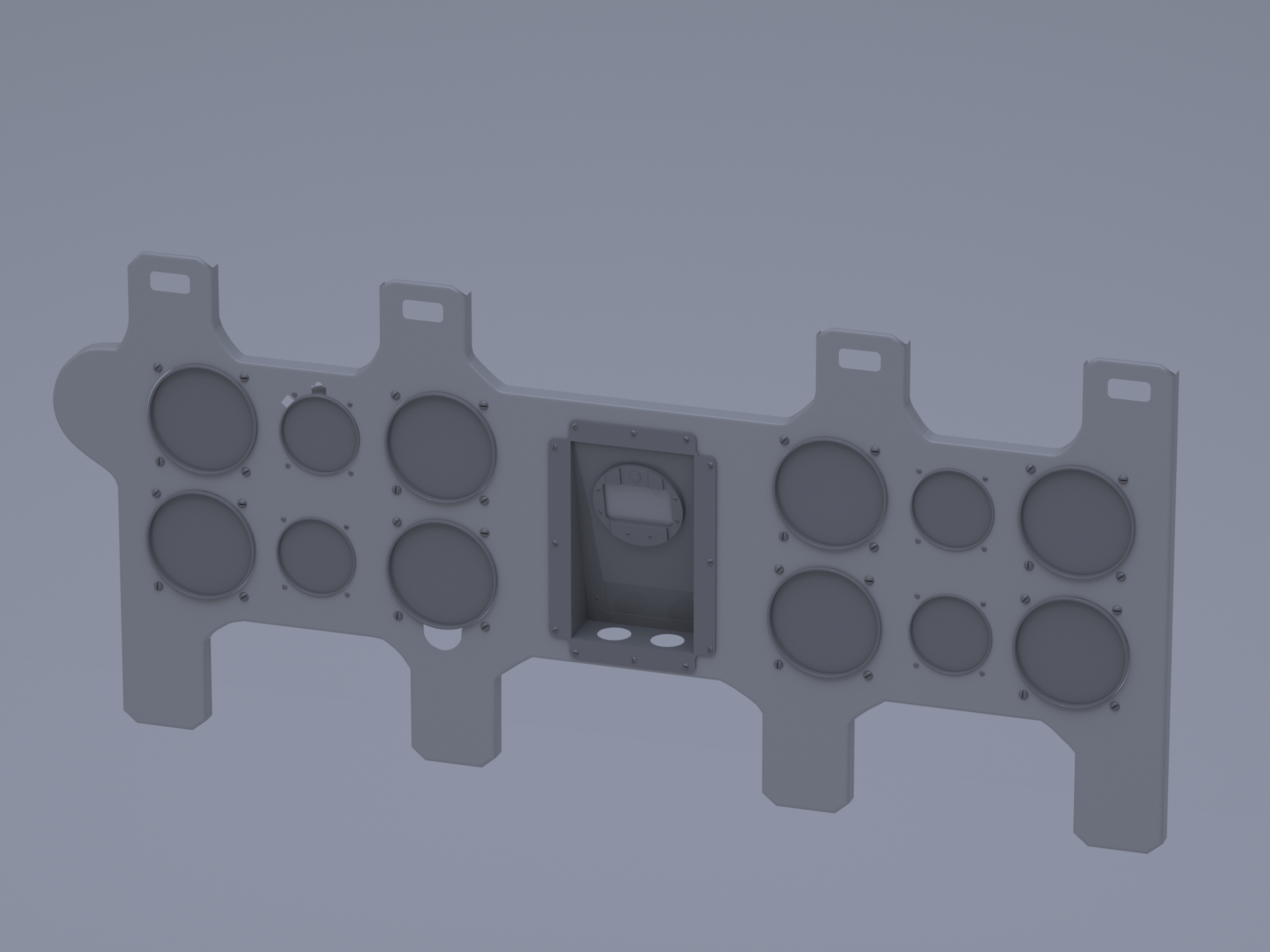

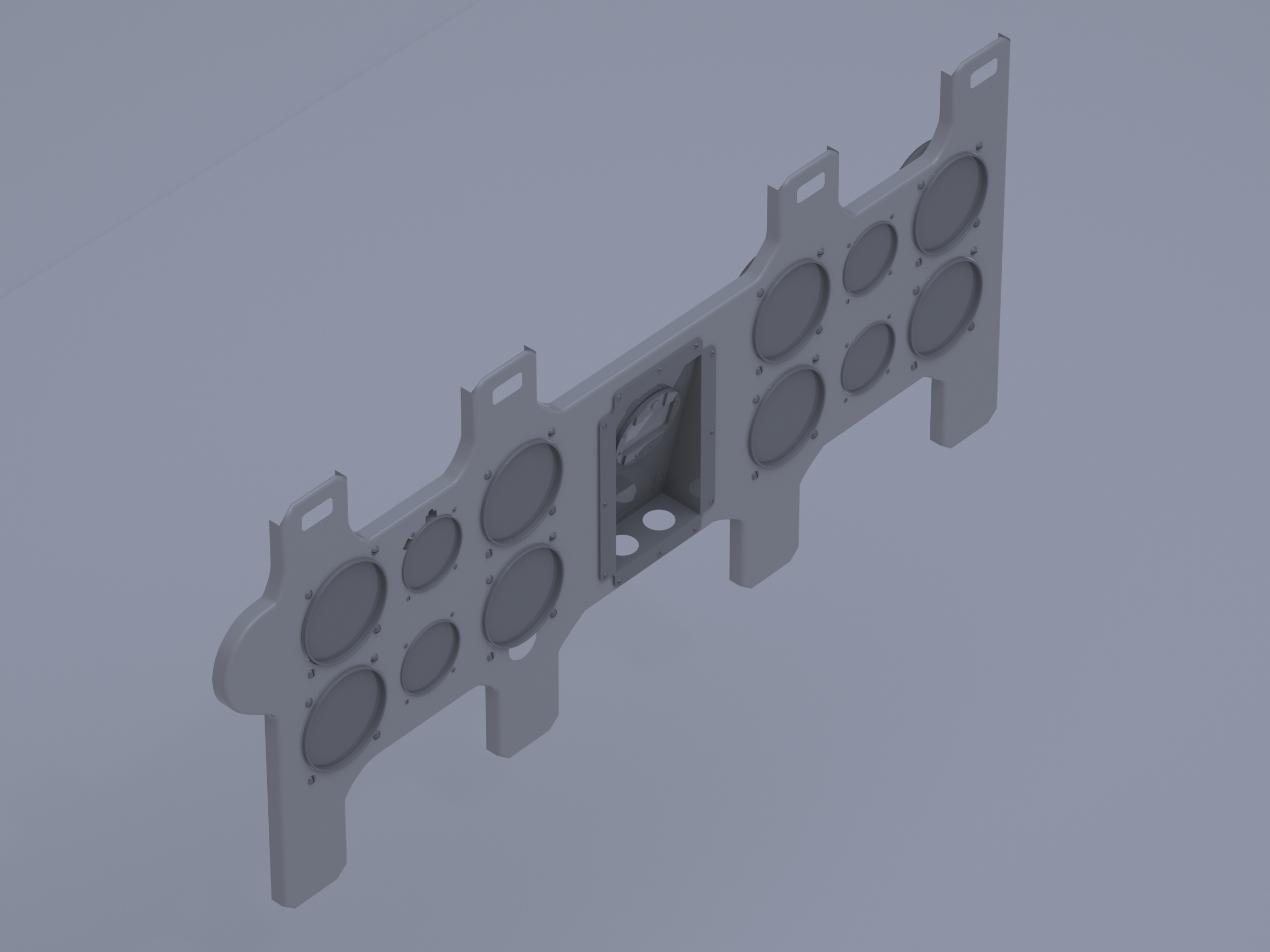

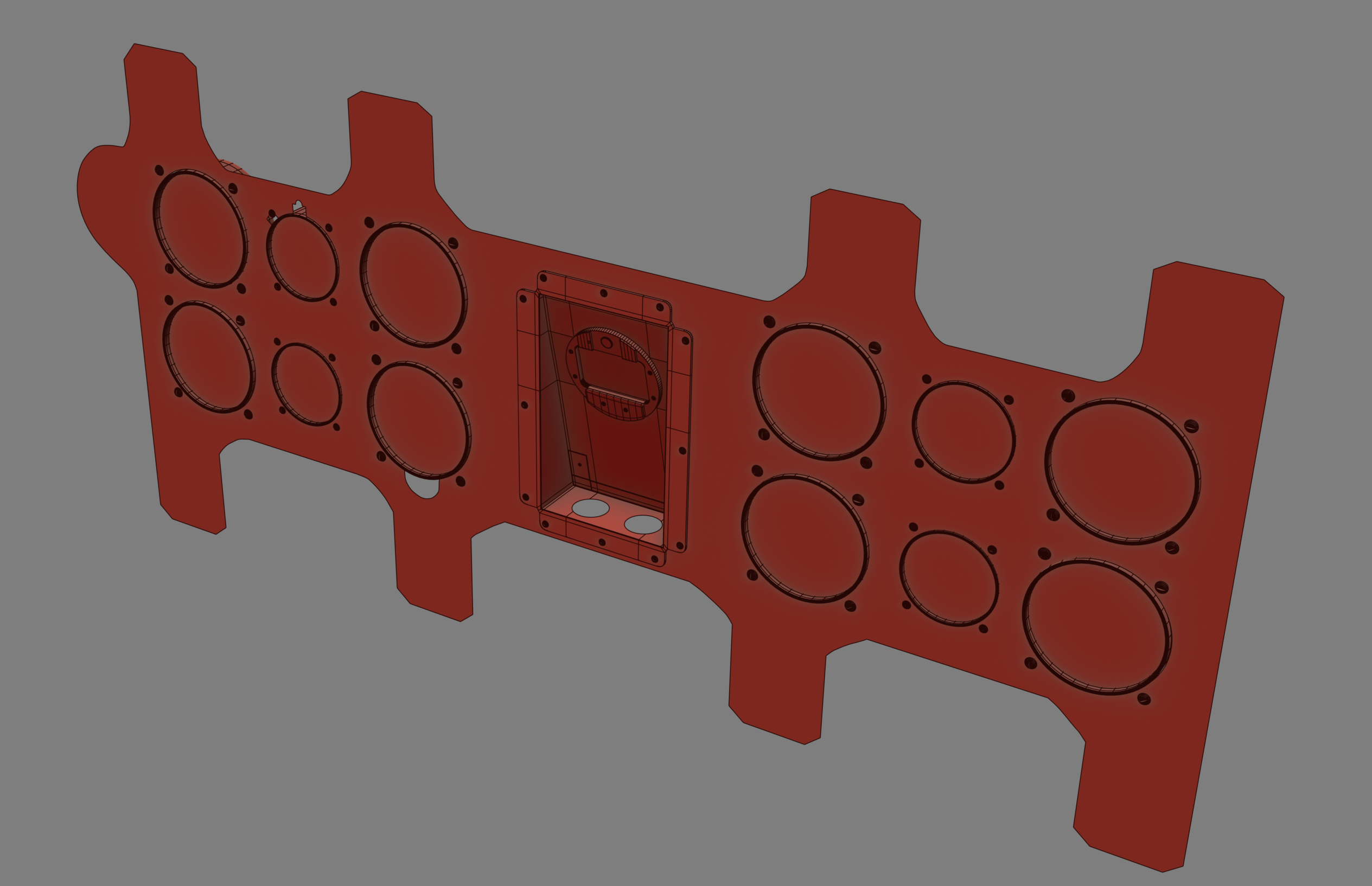

Una vez colocado el panel en el avión relativamente en su posición, nos lanzamos en picado a por los diferentes sensores que lo componen.

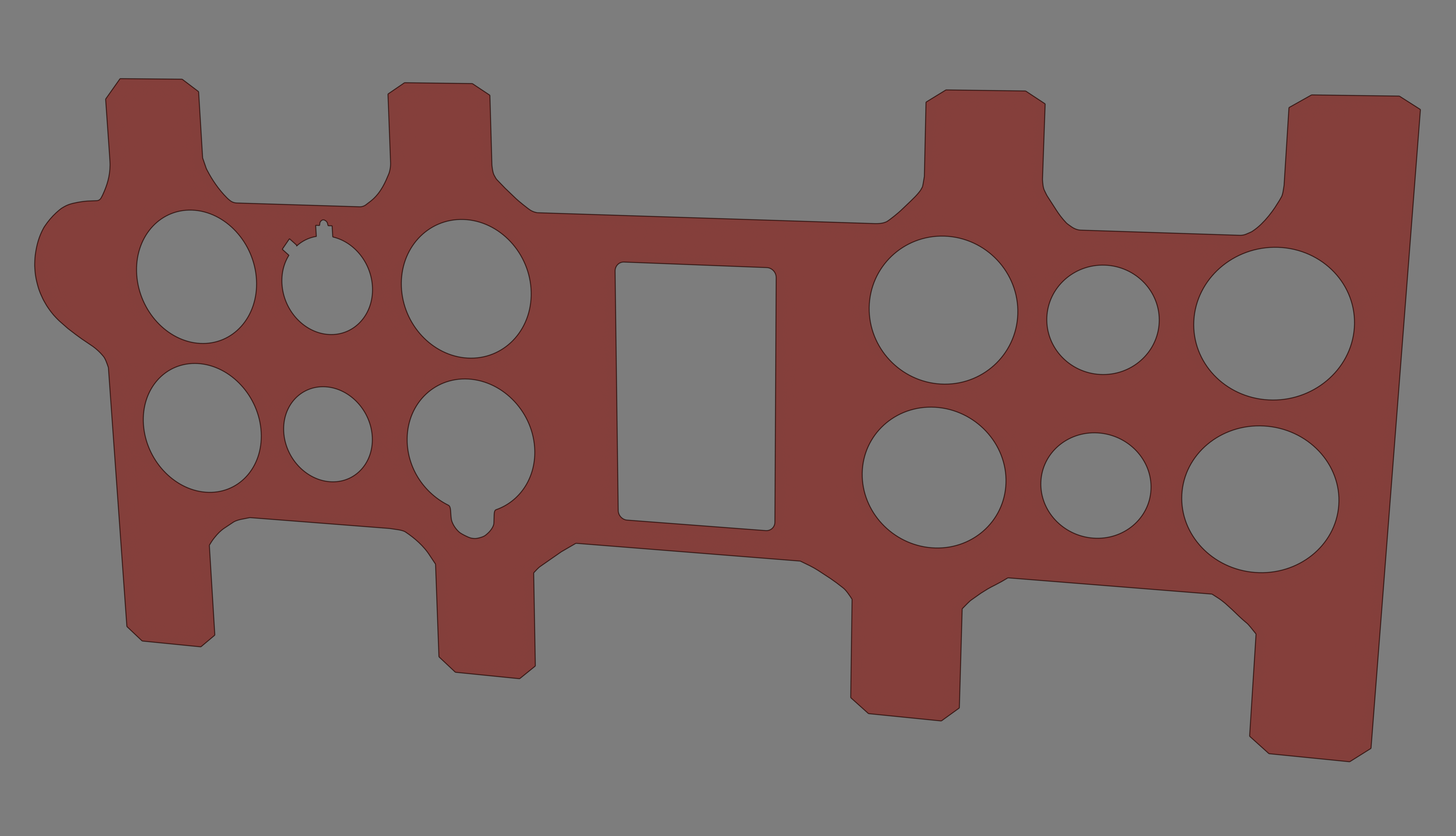

Luego veremos como le damos esa forma redondita que tiene el panel y algunos huecos que faltan

[Tirit]

Ahí vamos con ello.

[Tirit]

Bueno al fina parece que hemos podido dominar esa booleana, esperemos no de mucho por saco, porque si no corto por lo sano

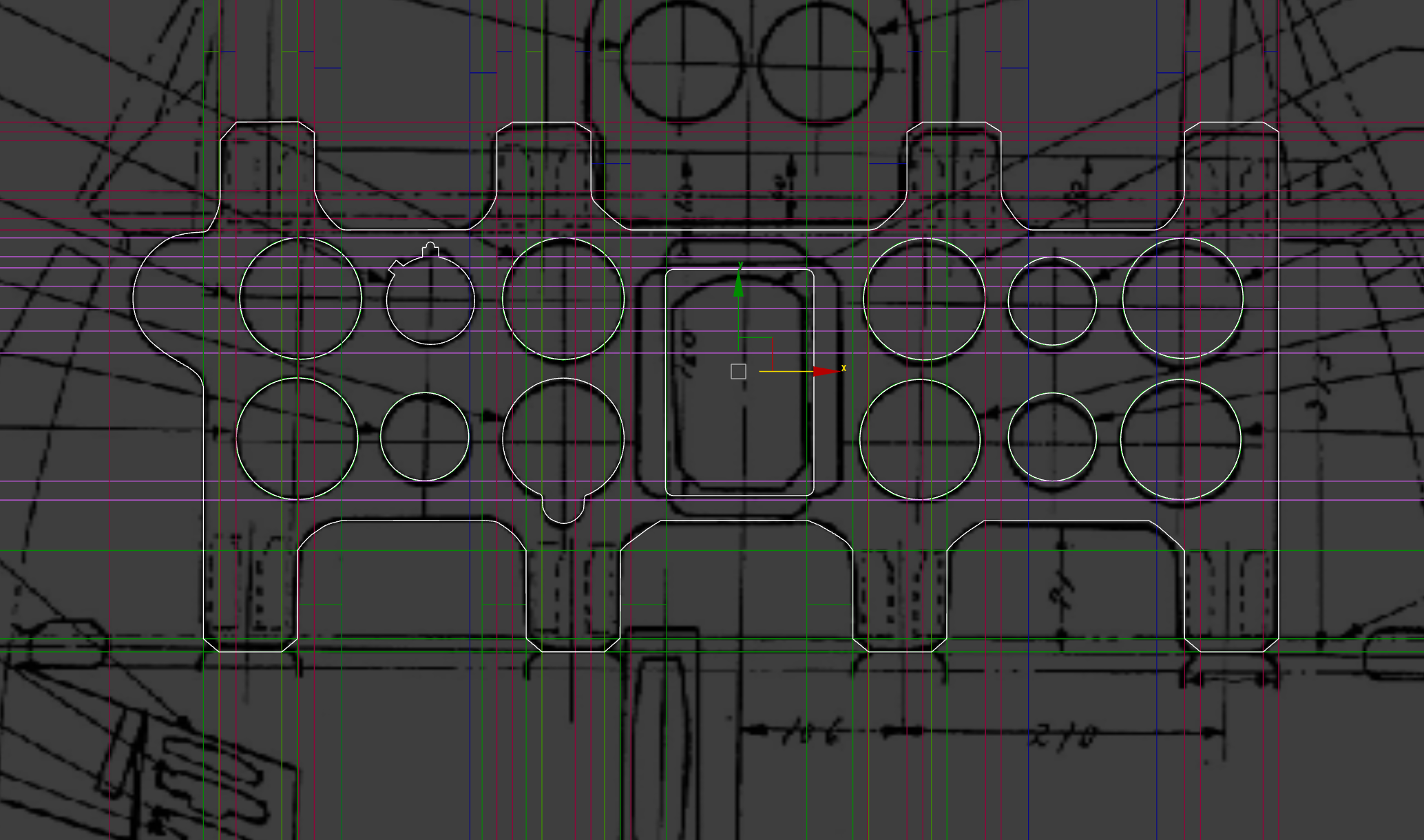

Algún detalle le falta y ver algo importante, en la segunda "pata" por llamarla de alguna forma, en las cabinas que voy viendo está recortada, pero del manual donde la he sacado no, habrá que ir viendo ese detalle.

[Soliman]

Que cantidad de trabajo.....

[Tirit]

Que cantidad de trabajo.....

Gracias

Aprovecho para meter unos renders corrigiendo uno de los instrumentos que son los magnetos (vamos en pocas palabras la llave de encendido del roplano)

Edit Al final he decidido acortar esa "pata" ya que no encuentro otra cosa
Reedit Sigo sin estar conforme con la "pata"
1:06 Ahora si
