Cómo modelar un Portavelas

[miriprint]

Buenas, os comento, trabajo con una impresora 3D pero no tengo mucha idea de modelado. Me han pedido hacer un molde para un Portavelas sencillo y me han pasado el diseño para que lo haga con Blender (o lo que me recomendéis). La cosa es que por más tutoriales que veo no soy capaz de hacerme con ello.

Tengo que tenerlo hecho para el miércoles y tengo la manía de meterme en fregados que no sé hacer por cabezona.
Adjunto fotografía de lo que tengo que hacer, para muchos será una tremenda chorrada pero a mi me está volviendo loca.
Si alguien puede ayudarme o explicarme como hacerlo le hago un altar. Gracias.

[Soliman]

[miriprint]

Eres un ángel. Mil gracias! En cuanto pueda encender el ordenador me pongo a ello. De verdad, Muchísimas gracias.

[CadForCam]

Buenas, os comento, trabajo con una impresora 3D pero no tengo mucha idea de modelado. Me han pedido hacer un molde para un Portavelas sencillo y me han pasado el diseño para que lo haga con Blender (o lo que me recomendéis). La cosa es que por más tutoriales que veo no soy capaz de hacerme con ello.

Tengo que tenerlo hecho para el miércoles y tengo la manía de meterme en fregados que no sé hacer por cabezona.
Adjunto fotografía de lo que tengo que hacer, para muchos será una tremenda chorrada pero a mi me está volviendo loca.
Si alguien puede ayudarme o explicarme como hacerlo le hago un altar. Gracias.

Hay varios programas para hacer ese modelo, lo más recomendable es modelado Nurbs: tienes programas como Rhinoceros, Inventor, SolidWorks, Catia, yo no usaría AutoCAD que cuando exportas STL tiene poca calidad y se ve un modelo muy facetado.
No creo que merezca la pena intentarlo hacer con Blender pues para hacerlo con las medidas exactas va a ser muy complicado.
Si es un trabajo, mi consejo es que busques a alguien que te haga el modelo y se lo pagues, no debería tardar demasiado en preparar el modelo. Eso sí que te lo hagan preferiblemente con los programas que te comento pues están más enfocados a la fabricación y tienen más opciones a la hora de marcar tolerancias.

Posdata: las estrías o van hasta el suelo o debes hacer algún apaño para poder imprimirlas, pues si te fijas te dice que hay que dejar 1mm al suelo.

Un saludo y suerte

[miriprint]

Hay varios programas para hacer ese modelo, lo más recomendable es modelado Nurbs: tienes programas como Rhinoceros, Inventor, SolidWorks, Catia, yo no usaría AutoCAD que cuando exportas STL tiene poca calidad y se ve un modelo muy facetado.
No creo que merezca la pena intentarlo hacer con Blender pues para hacerlo con las medidas exactas va a ser muy complicado.
Si es un trabajo, mi consejo es que busques a alguien que te haga el modelo y se lo pagues, no debería tardar demasiado en preparar el modelo. Eso sí que te lo hagan preferiblemente con los programas que te comento pues están más enfocados a la fabricación y tienen más opciones a la hora de marcar tolerancias.

Posdata: las estrías o van hasta el suelo o debes hacer algún apaño para poder imprimirlas, pues si te fijas te dice que hay que dejar 1mm al suelo. Un saludo y suerte

Ya lo tengo hecho con Blender, pero me da problemas para pasarlo en STL al Cura, tengo que entregarlo el miércoles, pero tengo los ojos ya cansados, mañana probare con alguno de los programas que me has dicho (y que tampoco manejo jaja) para ver si asi puedo imprimirlo.
siempre me pilla el toro.
La cosa es que me van a pagar a mi por imprimirlo, si pago para que me lo hagan apañados vamos.

[CadForCam]

Espero que salga bien entonces, yo pienso que se debe cobrar también por el modelado y así pues tienes para pagarle a alguien o un extra para aprender a modelar. Pero claro la cosa está muy ajustada y si les das un presupuesto muy alto imagino que al final no lo haces.
Suerte.

[miriprint]

Sí, yo lo que quiero son las nociones y hacerlo yo. Que me hace ilusión, he conseguido hacerlo con esfuerzo pero me da problemas.

[Soliman]

A ver si esto te ayuda.

[miriprint]

A ver si esto te ayuda.

Muchas gracias, he posteado un mensaje con fotografías pero no se ha publicado.
Gracias a tu video he conseguido hacer el Portavelas totalmente perfecto. pero a la hora de pasarlo a cura para imprimirlo no me deja. es la primera vez que cura me hace eso.
Acabo de probar con el archivo que me has mandado y tampoco.
Gracias otra vez por ayudarme.
Mañana intentaré con otro programa de estilizado, ya que me da rabia porque el objeto ha quedado perfecto.
En cura me intenta hacer todo macizo (el hueco donde iría la cera incluido) no sé por que.

De verdad que muchísimas gracias.
Si alguien sabe a que es debido eso que me hace Ultimaker cura.

[miriprint]

Esto es exactamente lo que me dice cura: su modelo no es funcional, las áreas resaltadas indican que faltan superficies o son extrañas.

[Soliman]

Vale, había dos problemas (creo). Uno es, que tenía algún Edge duplicado y luego la escala que era demasiado pequeña, había que escalarlo por 1.000.

Creo que ahora esta un poco mejor.

[CadForCam]

En Blender hay algunas herramientas muy útiles para 3d-print,

La orientación de la cara puede hacer visible aquí:



Y cuando una superficie está mal se ve así:

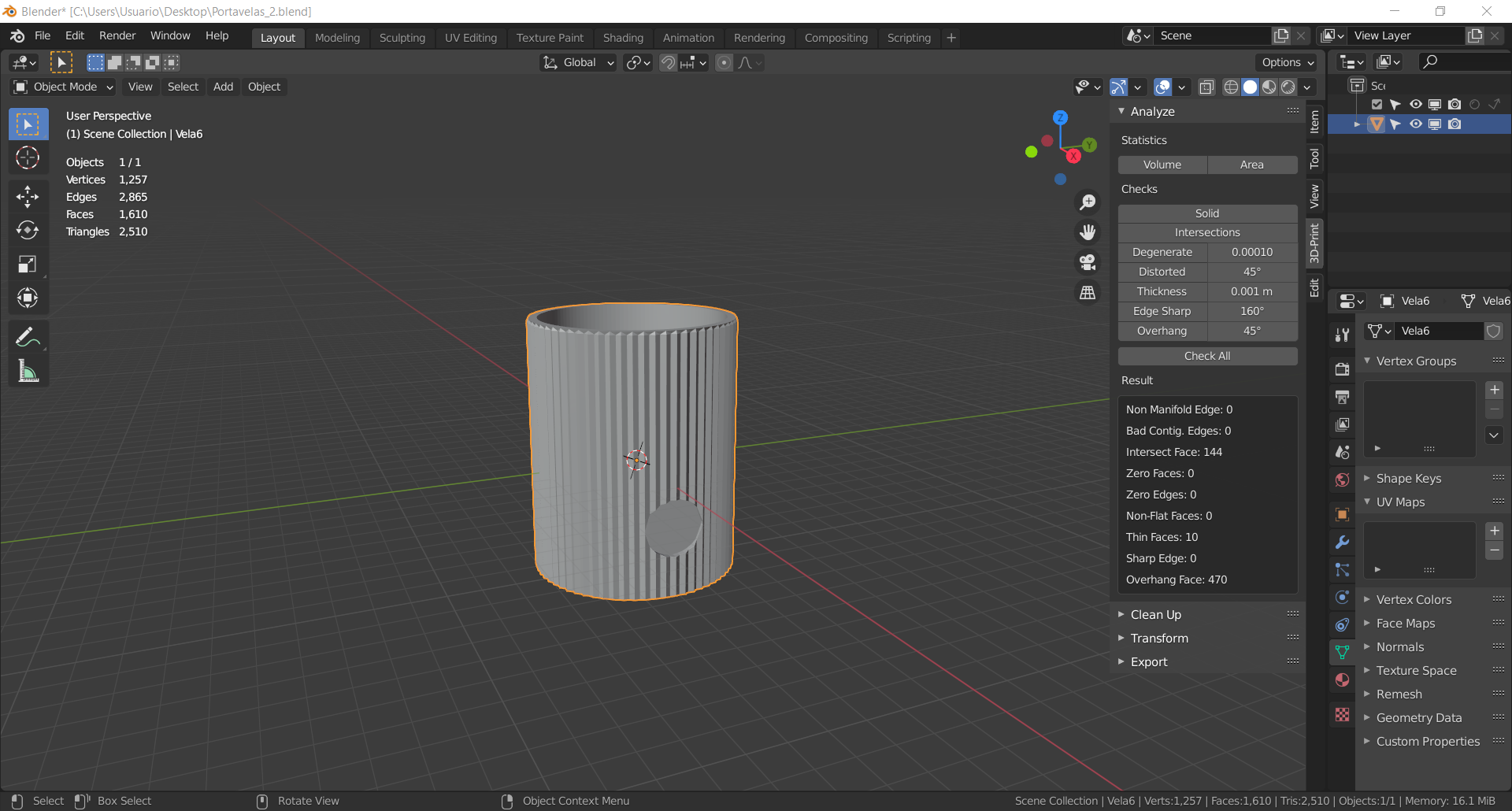

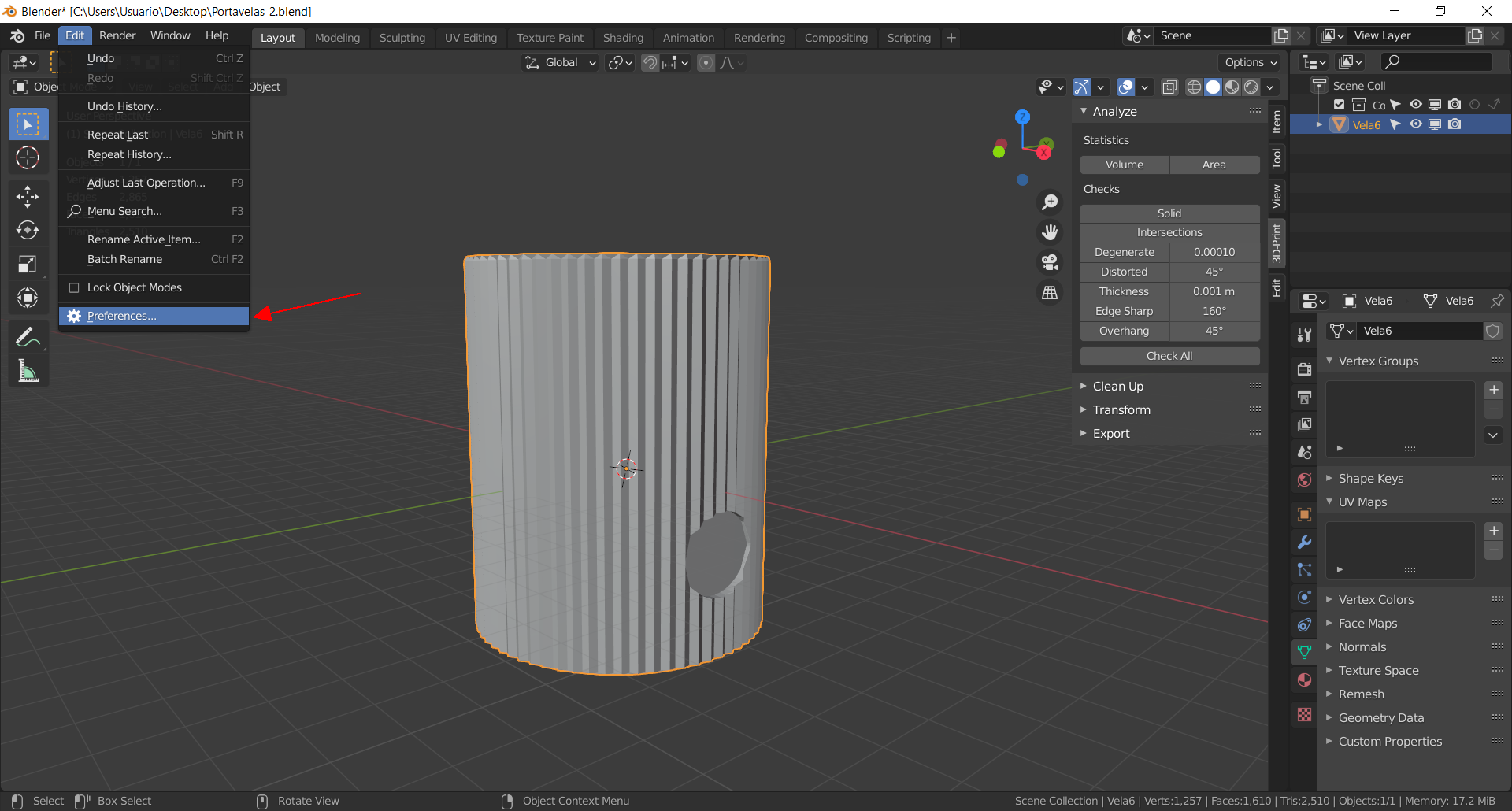

Luego tienes el addon de 3d-print que tiene una función para comprobar los modelos para impresión (viene por defecto con Blender y se activa en las preferencias):



Si te fijas en la última captura te da dos "errores", el "overhang" son superficies que están en el aire y es muy posible que necesiten soportes (lo que te decía de las "estrías" en mi primera respuesta) "intersect face: 144" creo que no es un problema pues en teoría Cura no se va a quejar pero en SLS puede que falle (se trata de caras que se cruzan entre ellas, es bastante común que pase esto y normalmente no es un problema en FDM).

Otra cosa, respecto a las medidas de salida, las unidades que pones en Blender (suponiendo que exportes a formato STL) son milímetros cuando los cargas en el programa del Slicer y en STL por defecto, te saca el modelo en la orientación que ves en el programa (la figura sale de pie y no volcada por ejemplo, en formato OBJ te cambia el eje "y" creo y el modelo se importa girado).

Por lo demás, las medidas exactas son un poco difíciles en Blender, sin embargo también te diré que Blender es fantástico y muy útil (presenta muchas ventajas con respecto a software NURBS) pero hasta que hagan un buen plugin para CAD este tipo de modelos es más difícil hacerlo con Blender.

Un saludo y espero haberte ayudado.

[Soliman]

Yo, para revisar los modelos utilizo el Meshlint de SavMartin (el oficial creo que tiene errores).

GitHub - SavMartin/meshlint-Update-to-2.80: Blender Addon: MeshLint: Like a Spell-Checker for your Meshes.

[Soliman]

Y en cuanto a las midas, es verdad que en Blender es muy difícil el tratar las medidas justas, aunque tiene algunos trucos para acercarse a las midas reales.

Se puede activar el Edge Length







O ver las midas en Dimensions

[CadForCam]

Excelente aporte como siempre Solimán.

Y en cuanto a las midas, es verdad que en Blender es muy difícil el tratar las medidas justas, aunque tiene algunos trucos para acercarse a las midas reales.

Hay un plugin, no recuerdo el nombre para operaciones CAD, girar desde un vértice como origen, teclear una medida de desplazamiento o extrusión, tiene muchas cosas muy útiles como por ejemplo un AutoCAD sin llegar a ser tan amplio, pero aún les falta un poco para que sea tan "sencillo" como en los programas NURBS.

A mi me gusta más el plugin de 3d-print (alguna mejora no vendría mal eso es verdad), es muy completo en los errores que busca y la función de overhang es muy buena pero para gustos.
