Haciendo el avión saeta ha 200 para todo el que quiera apuntarse

[Cessna]

Gracias por tu respuesta Karras. Ya el visto el perfil del fuselaje, pero tiene muy poca resolución. ¿se puede conseguir en mejor calidad para que al ampliarlo no pirda tanto? Saludos.

[jagomez]

Hola a todos, soy nuevo en esto y me he dado de alta en el foro porque estoy intentando hacer una maqueta de aeromodelismo de saeta o supersaeta, tengo algunos tripticos, pero muy difícil sacar las secciones para la construcción de fuselaje, alguno podría ayudarme, necesitaría las secciones del fuselaje para cortarlas en madera, he visto que tenéis echa la malla 3d. Saludos.

[jagomez]

Buenas imágenes Pitot y Karras, me han dado vidilla. No tengo muy claro si la arista que tengo señalada en rojo, es más afiladao, por el contrario más achatada, a ver si me lo aclaráis.

Posdata: Karras, ¿conoces hasta a los mecánicos del saeta o qué?

Sois unos máquinas, yo no me entero, soy de los de dibujo con regla escalimetro etc.

[karras]

Hombre. Si te apañas con lo que llevaba hecho hasta la fecha te lo paso todo. Otra cosa es que luego te volase. Le falta la carlinga.

[jagomez]

En que formato me lo puedes pasar? Servir sirve todo. Lo que más me interesa es por sacar los filestes del fuelaje y poderlos imprimir, no sé si me entiendes¿
Mi correo es jagomez_yecora@terra.es.

Tengo un par de fotografías e la carlinga etc si os interesan, ya sabéis las pedís y de mil amores.

[karras]

Ahora te subiré la escena en Low, lista para que le hagas un TurboSmooth a nivel 2 en 3dstudio Max 8. Luego tu ya te las apañas para filetear lo que quieras, a escala real no sé yo si estará, pero si quieres que vuele de verdad deberás de darle el perfil correcto al ala, ahora sólo tiene uno que lo simula, vamos que volar volara, pero no como dios manda. Esta noche te lo coloco aquí.

[karras]

Aquí la tienes, también te van unos blueprints con las secciones del fuselaje dibujadas y separadas ya, por si te vale mejor.

-- IMÁGENES ADJUNTAS --

[jagomez]

Solo tengo un pequeño gran problema, no tengo el 3dstudio Max 2008, me he instalado el Blender y el start art, pero ninguno de los dos le el fichero, sería posible que lo exportases a dxf para poder abrirlo en AutoCAD directamente.

[jagomez]

He podido habriel el dichero.max con alteros un vidor 3d, pero solo se ve un rectángulo en 3d. Será que no tengo ni idea, bua.

[karras]

Te lo dejo en 3ds congelado en alta, para que lo puedas cortar bien. El AutoCAD supongo que, lo puede importar en 3ds.

-- IMÁGENES ADJUNTAS --

[jagomez]

Muchas gracias otra vez lo prueba ahora mismo.

[jagomez]

Lo pude ver y trasportar a dxf, pero parece que se ha desarmado, solo sale un ala puest a la altura de la cola, la cola esta perdida por el fondo, supongo que, será por convertirlo con otra aplicación que no es el 3destudio.

Lo hice con el Blender, ya que vi que había un tutorial en la página, pero es muy complicado, no logro sacar las secciones.

[jagomez]

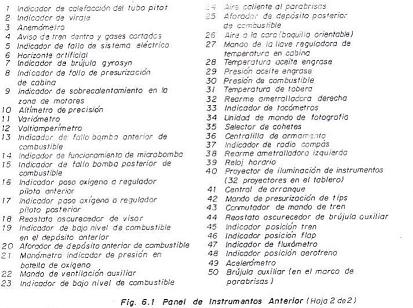

Mas dibujos del saeta.

-- IMÁGENES ADJUNTAS --

[karras]

Estupenda información, caray, solo faltan las costillas. Pero me lo guardo todo. Muchas gracias.

[jagomez]

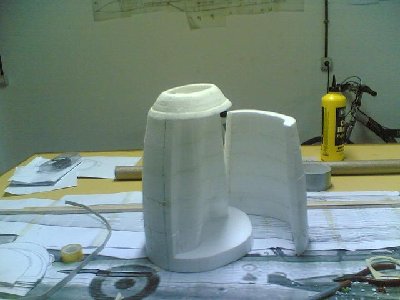

Te envío esto que es la materialización del fichero 3d, ya he hecho la primeas piezas del morro. Si quieres ver más está en el foro miliamperios.

-- IMÁGENES ADJUNTAS --
