Hola. Estoy intentando crear una proyección en 3d. Comparto toda la información que tengo del tema hasta ahora. Estos es un video que enseña a sacar imágenes estereoscópicas desde 3ds Max. Como hemos podido ver la percepción tridimensional es básicamente creada por el cerebro gracias a que cada ojo recoge una información diferente de una misma realidad. Y es precisamente está diferencia la que el cerebro es capaz de interpretar y analizar para generar una sensación de volumen de un/os objeto/s o una escena que está siendo captada por sistema visual humano.
Existen muchas técnicas distintas para lograr hacer llegar cada imagen al ojo que le corresponde. En la creación de estas sensaciones espaciales intervienen aspectos tanto de la visión monocular como de la visión binocular. Estas características son potenciad artificialmente para conseguir recrear la denominada tercera dimensión.
Existen tres técnicas principales que permiten simular el efecto estereoscópico (3d): método anaglifo, sistema cromatek y efecto Pulfrich:
anaglifos .
anaglifo.
Los anaglifos son estereofotografías tomadas o tratadas con filtros de distintos colores sobrepuestas en una sola imagen. Se observan por medio de gafas llamada gafas anaglifo y que tiene un filtro de diferente color para cada ojo. La misión de estos filtros es hacer llegar a cada ojo únicamente la imagen que le corresponde. Así se consigue filtrar las imágenes y conseguir el efecto deseado y necesario para que el cerebro pueda interpretar tridimensionalidad ya que tendremos una imagen diferente en cada ojo. (recordemos que el principio fundamental de la estereoscopía es que la sensación de volumen parte de que cada ojo vea una imagen diferente para así lograr crear dimensionalidad de profundidad).
También pueden ser imágenes a todo color proyectadas con el uso de polarizadores sobre una pantalla metálica. La visualización se realiza por medio de gafas dotadas de polarizadores que eliminan la imagen correspondiente al ojo contrario (mediante el mismo principio que los filtros coloreados).
Este es el procedimiento que suele emplearse en proyecciones de cine o video tridimensional.
Las formas de crear este tipo de imágenes son muy diversas, se pueden emplear los filtros directamente en la adquisición de las tomas (e incluso exponer dos veces el mismo negativo con distintos filtros), colorear en el laboratorio las copias de negativos en blanco y negro o color, colorear las imágenes con ayuda de un ordenador, o proyectar diapositivas desde dos proyectores equipados con filtros.

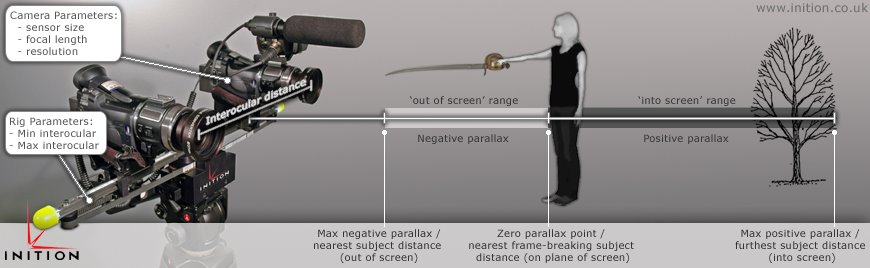

En cualquier caso, tal y como hemos comentado anteriormente, conviene que las imágenes no sean exactamente iguales, sino que han de parecer que tienen angulación diferente, han de tener un cierto desplazamiento horizontal. Este desplazamiento será inferior para imágenes de pequeño tamaño (del orden de centímetros) y un poco mayor para imágenes de mayores dimensiones(del orden de centímetros)como el cine. Aproximadamente un desplazamiento en torno al 5 o 10% de la anchura de la imagen.
sistema cromatek .
El sistema cromatek utiliza lo que se conoce como rejilla de difracción. La rejilla de difracción funciona de manera semejante a un prisma de cristal: la luz que la atraviesa se descompone en colores que cambia de angulación según su tonalidad ya que ésta está asociada a su frecuencia y por tanto a su longitud de onda. Éste cambio de ángulo que cada color sufre al ser difractado incide en el ojo y hace que los objetos parezcan tener una profundidad distinta según su color. El inconveniente es que para que la desviación del ángulo al difractarse sea notoria respecto la luz directa que llega al otro ojo, las imágenes tienen que tener colores intensos; por lo que el rango cromático que podremos utilizar queda limitado.
efecto Pulfrich.
El sistema Pulfrich está basado en un dato fisiológico respecto al cerebro y dice que éste tarda un poco más en procesar las imágenes oscuras que las claras. Así si se pone un filtro oscuro en un solo ojo y se observa un objeto en movimiento, el cerebro tardará más tiempo en procesar las imágenes procedentes de este ojo. Por lo que, si la escena que observamos está en continuo movimiento lateral, la imagen del ojo con filtro parecerá estar en una posición o ángulo distinto con respecto al observado directamente sin filtro, que tendrá la imagen procesada instantes antes.
La gran ventaja de esta técnica es que las imágenes pueden verse de manera normal si no se utilizan los filtros; pero tiene un inconveniente, y es que requiere que todo el tiempo exista movimiento lateral y en el mismo sentido. Si no, no se percibirá el retraso interpretativo por parte del cerebro, del ojo filtrado respecto al ojo directo. Saludos.
×
