Sugerencias modelado de mueble

[Neo28282]

Hola chicos, tengo una duda sobre el modelado de un mueble para un cuarto de baño. Soy muy novato, el tema es que no sé cómo hacer los tiradores para que salgan como los que aparecen en la fotografía. He conseguido hacer algo muy parecido, pero las esquinas del tirador no consigo hacerlas redondeadas, solo las consigo hacer con ángulos rectos y por muchas vueltas que le he dado, probando modificadores y mirando en el foro algo parecido, pero nada de nada.

Podrían echarme una mano? Gracias de antemano.

[Martins]

Hola. Si estás trabajando con un Spline, conviértelo a editable y desde los vértices de las esquinas aplicas un fillet.

Si trabajas con un poly, conviértelo también a editable y le metes Chamfers, luego suavizalos con algún modificador. Saludos.

[Neo28282]

No te estoy entendiendo demasiado bien. Yo estoy trabajando con poly y he probado el chamfer, pero lo que me redondea es el borde y no las esquinas. Probare a realizarlo con Splines y utilizar el método que me dices del fillet. Gracias.

[franki-max]

Neo, si seleccione los 4 Edges que crean la profundidad del hueco y le das a chamfer te lo tiene que hacer bien, me imagino que tú has seleccionado los Edges del borde del hueco y tienen que ser los que se meten al fondo, no sé si me explico. Suerte con el mueble.

[Neo28282]

Te has explicado perfectamente, pero yo lo que hacia era crear los Edges para realizar el hueco, después seleccionabas el polígono y lo extruía hacia dentro y luego volvía a seleccionar los Edges y probaba el chamfer. Es decir, que solo tengo 4 Edges, ¿tengo que hacer esos 4 y luego otros 4 destro de desesperados?

[3ds]

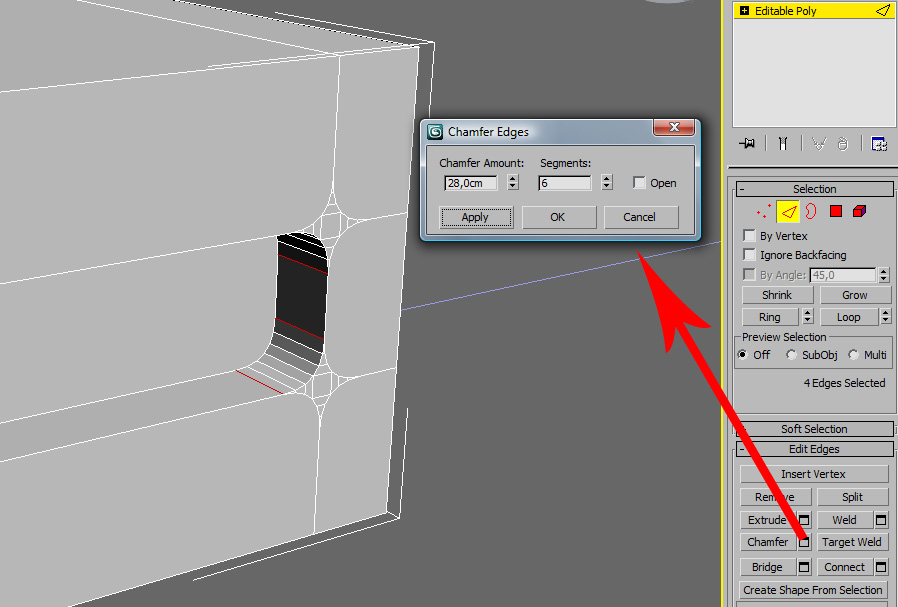

No tienes que repetirlo, solo pichar en el icono al lado de chafer, e indicar el tamaño del chaflán y los segmentos que lo van a componer. Claro, que depende de la versión que tengas de 3ds Max, ya que versiones anteriores a la 9 (creo), no admitían indicar el número de segmentos.
