Modelado de cubierta tejado en 3ds Max

[jimefer]

Hola, quería preguntar si alguien pudiese explicarme como o indicarme donde puedo encontrar algún tutorial. Para hacer una cubierta de un edificio, cual es la mejor forma de construirla a mí se me ocurre la técnica de.

Dibujarme con una Spline el contorno de la misma, luego extrusionarla y después y pegando cortes.

Pero no sé cómo hacerlo, no sé cómo pegar cortes con un ángulo determinado, y en general no sé.

Si esa es la mejor forma, probablemente existan otras maneras de realizar lo mismo.

He buscado en el foro y hay muchas cosas antiguas escritas, pero ninguna aclaratoria al respecto.

Había un videotuturial, pero ya no se puede descargar.

En fin si alguien me puede ayudar se lo agradeceré infinitamente.

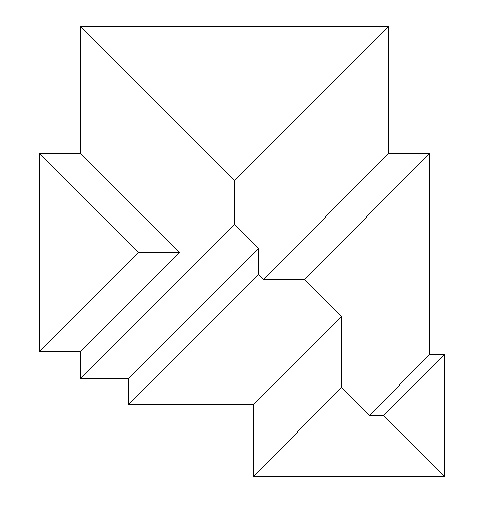

(Adjunto una imagen de la cubierta que quiero modelar en planta). Muchas gracias.

[Reihzard]

Mira a ver si te sirve esto: http://www.tridimagine.com/2011/04/a...t-3ds-max.html. Un saludo.

[jimefer]

Muchas gracias Reihzard. Por lo menos ese video me ha dado ideas. Ya comentaré cuando las pruebe.

[jimefer]

Sigo dándole vueltas al tema, ya sé cómo generar la cubierta. Dibujo el borde exterior de la cubierta con una Spline, y a continuación.

Una vez dibujado lo convertimos en una Editable Poly y con Cut.

Vamos cortando todas las aristas de la cubierta, y por ultimo.

Podemos mover los vértices de la cubierta en z lo que haga falta.
(Previamente en AutoCAD e consultado las alturas).

Pero ahora viene otro problema para no variar.

Y es el siguiente, la cubierta que estoy levantando va a ser de chapa.

Y necesito hacer en los vértices de las limatesas, las limahoyas y las cumbreras una.

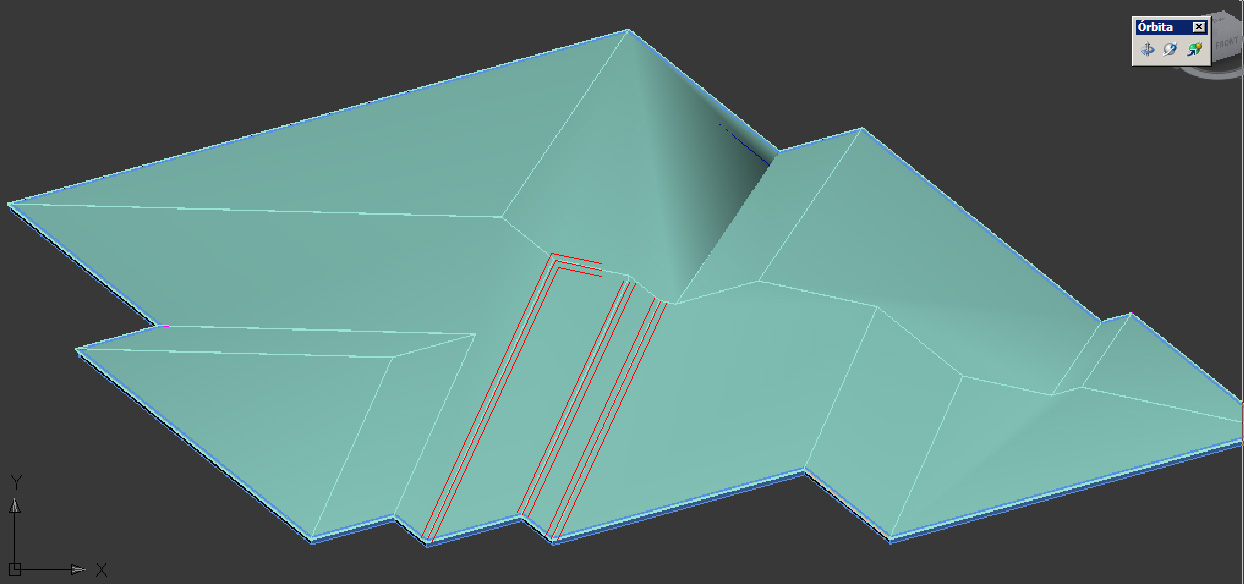

Pieza de remate que sería algo parecido a lo que se ven en la imagen que adjunto.

A continuación en color rojo, no se me ocurre nada de cómo poder realizarlo.

Alguien puede darme algún consejo? Muchas gracias.

[marc31]

Intento saber que son las limatesas, las limahoyas y las cumbreras. Limatesa, y limahoya la rae, es me dice que no existen.

Cumbrera es un dintel.

En la imagen solo veo unas aristas rojas.
¿Lo que quieres es poner un canalón para evacuar el agua?
Si te explicaras, solo un poco mejor, o pusieras un boceto a lápiz de un detalle de ese borde del perfil.

He mirado imágenes de cubiertas y detalles constructivos, para intentar entender esas aristas rojas. http://www.tejascobert.com/portals/0...t_limahoya.jpg. http://www.tejascobert.com/portals/0...t_limahoya.jpg. http://detallesconstructivos-ar, ar,...om/fiu418.html. http://www.lacasadelaconstrucción.es...-060703001.jpg. http://www.bti.de/images/ausbildung/...limahoya_5.jpg.

Si lo que quieres hacer es una pieza así: http://www.recopiga.com/userfiles/im.../limahoyas.gif.

Dibujaría con line el perfil, y luego extrude y Shell para darle grosor.

Como un objeto independiente de la cubierta que hagas, luego lo mueves, y rotas para ponerlo donde tenga que estar.
