Exportar proyección 2d de una vista

[Klópes]

Entendía qué las líneas ocultas eran las aristas que sólo se ven en modo edición. Nada, nada. Por cierto, en la 2.49 tienes esas opciones en el mismo sitio (botón objeto)
Está claro que sólo te queda quitar a mano esas líneas y hacer una buena edición, pero no creo que sea para tanto. De otra forma, puedes hacer un render con Edges o Freestyle, y pasarle el vectorizador. No creo que pierdas mucha precisión, pero en cualquier caso, para ese tipo de trabajo. ¿la necesitasí.

[Azrael^^]

No claro, la precisión no es demasiado necesaria para ese tipo de dibujo. Tendré que ponerme con ello a partir de mitad de esta semana qué empieza y era sólo cuestión de buscar la forma más óptima de hacerlo.

[Soliman]

Con el Freestyle te pueden quedar cosas muy chulas ahora, pero hay que meter los codos para saber todas las cosas que lleva nuevas.

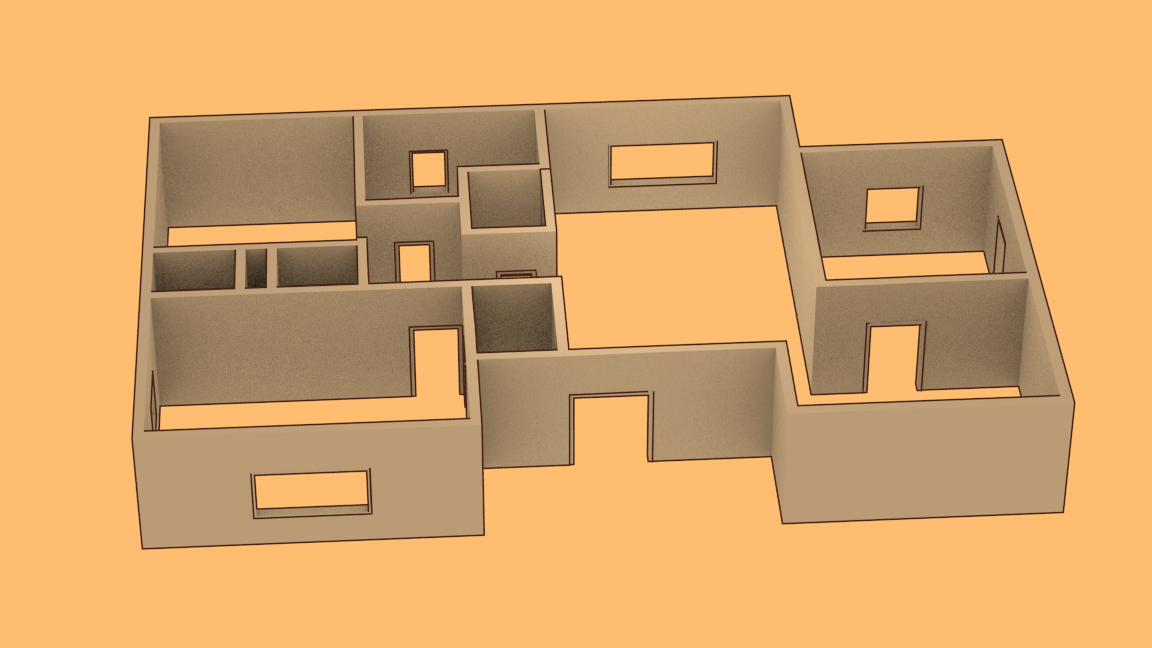

Yo estaba haciendo una prueba con el Editor de Parámetros.

Hay que tener cuidado con las caras internas, porque salen como líneas en el dibujo.

Se ve en el vídeo una línea junto a la ventana y es por eso.



-- IMÁGENES ADJUNTAS --

[Azrael^^]

Pues de momento creo que los mejores resultados los he conseguido así, con Freestyle. Simplemente he ido marcando con ctrl-e + Marque Freestyle Edge todos aquellos edges que quería dibujar y el resultado es ese. Además, si finalmente necesito pasarlo a CAD, simplemente es cuestión de renderizar con un material blanco shadeless y vectorizar con cualquier programa. Lo he probado y resulta un modelo francamente limpio. Muchas gracias por el apunte Solimán.

-- IMÁGENES ADJUNTAS --
