Tela tensada con una forma concreta

[toirender]

Saludos a todos/as. Antes de nada, decir que me encanta este foro y que espero en un futuro próximo poder ayudar a alguien, ¿cómo me habéis ayudado a mí en alguna ocasión.

Mi pregunta sé que es algo complicada, porque llevo días intentado hacerlo y buscando ayuda, pero no he encontrado solución, además el mayor problema es que tengo la entrega del proyecto el martes y esto no sale.

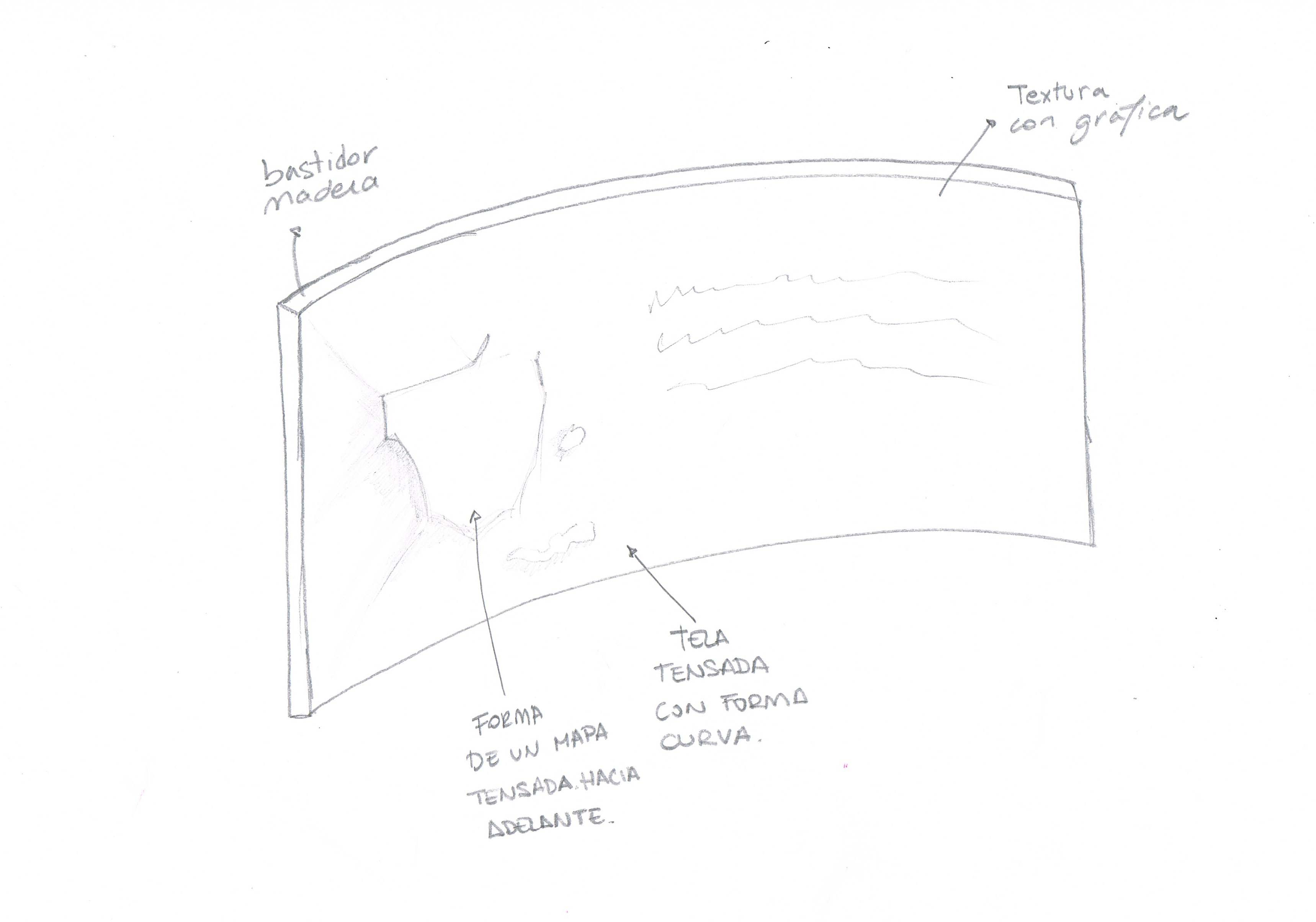

Adjunto un boceto de lo que necesito por si ayuda a enterlo.

Se trata de una tela tensada y a su vez curva, que un punto determinado la forma de un mapa sobresale (tiene que ser lo más natural posible) y luego colocaré una textura encima con dibujos y textos.



Trabajo con 3dsMax 2012 y he probado con Cloth, también con modelado de un plano convertido en editpoly e incluso miré hacerlo en una versión anterior por tutoriales que vi de reacto, pero nada. Tampoco suelo modelar objetos complejos por lo que espero que alguien con más experiencia me pueda ayudar. Muchas gracias de antemano.

[marc31]

Has duplicado el hilo. (escribe al moderador pídele cortésmente que borre uno de ellos). (No por preguntar lo mismo varias veces se te va a contestar). https://www.foro3d.com/f24/3ds-max-t...ta-104783.html. https://www.foro3d.com/f24/3ds-max-a...ta-104786.html.

Si se trata de una tela tensada, supongo que, habrá alrededor un marco curvado donde estén atadas las cuerdas que lo tensen. (cosa que no está en tu boceto).

Yo lo haría todo con texturas, un plano muy subdividido, curvado con un bend, al que le aplicas una textura en el difusse con la tela y el mapa, el que sobresalga más con un mapa en el Bump, puedes usar un mapa de Normal Bump. O un displacement map para la parte que sobresale, o un modificador displacement en la malla con el mapa de desplazamiento.

Si no sabes y tienes prisa, no me metería con el Reactor a hacer las cuerdas.

[deloeste33]

Se trata de una tela tensada y a su vez curva. (tiene que ser lo más natural posible).

Entonces te darás cuenta de que deberás pensar cómo tensar la tela al marco, dónde y cómo debería estar sujeta, mi opinión es volver lo físico, especialmente si esta tan al alcance de su comprobación. Toma un objeto curvo y tensale la tela para ver que estilo te parece más acorde a lo que buscas.

Si se trata de una tela tensada, supongo que, habrá alrededor un marco curvado donde estén atadas las cuerdas que lo tensen. (cosa que no está en tu boceto).

Exacto, esto también falta que digas: ¿es un marco solamente, o es toda una superficie rígida tras la tela? ¿la piensas cosida, atada, clavada, perforada, u otro método?

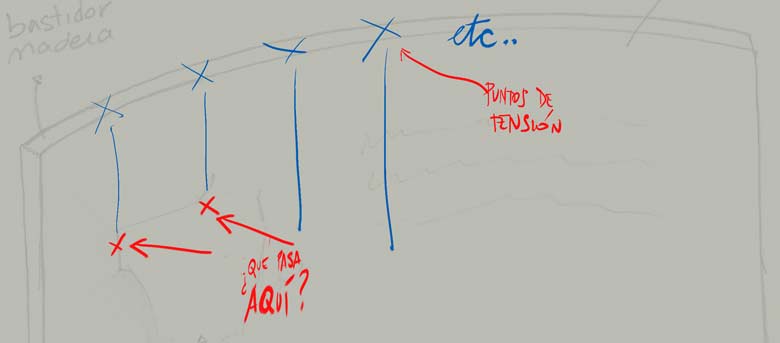

Voy a suponer que es sólo un marco y la tela esta fijada en varios puntos en torno de él: te darás cuenta de que no podrás estirar horizontalmente la tela sin que se pierda la curva, lo más notoriamente tenso deberían ser pares de puntos verticales, mostrando tensiones paralelas a la superficie cilíndrica, y tendrías que pensar cuantos y de que modo los quieres.


Ni hablar del mapa. ¿de qué material es? ¿cómo esta fijado a la tela, si es que lo está? Y el detalle crítico: ¿cómo piensas que el mapa se va a adaptar a la curva, si es que lo hace en absoluto? ¿o es un plano que distorsiona la tela por detrás?
Trata de resolver esos temas en más y más bocetos a mano alzada, pero sirviéndote de modelos reales, para tener una idea de la naturalidad que buscas.
para nada se trata de probar modificadores en 3dsmax si no tienes claro a que objetivo quieres llegar.

[toirender]

Saludos. Primero disculpad por repetir el tema, tuve un problema con internet y pensé que no se había subido. Me pondré en contacto con el moderador para que borre uno de ellos.

En cuanto al modelado creo que ya lo he resuelto, creé un Cloth sobre el mapa extruido, convertí el mapa en Edit Poly y le apliqué bend. Con esto parece que vale. Muchas gracias por las ideas, es verdad que faltaba información, os lo cuento a ver si aclaro algo y esto puede ayudar a alguien más.

Se trata de un bastidor de madera curvado, con imagino una pieza que presionara la tela a el para poder tensarla. Y una vez tensada esa tela, por detrás, empuja una madera con la forma del mapa, pero solo un poco para que quede muy sutil. Muchas gracias.

[toirender]

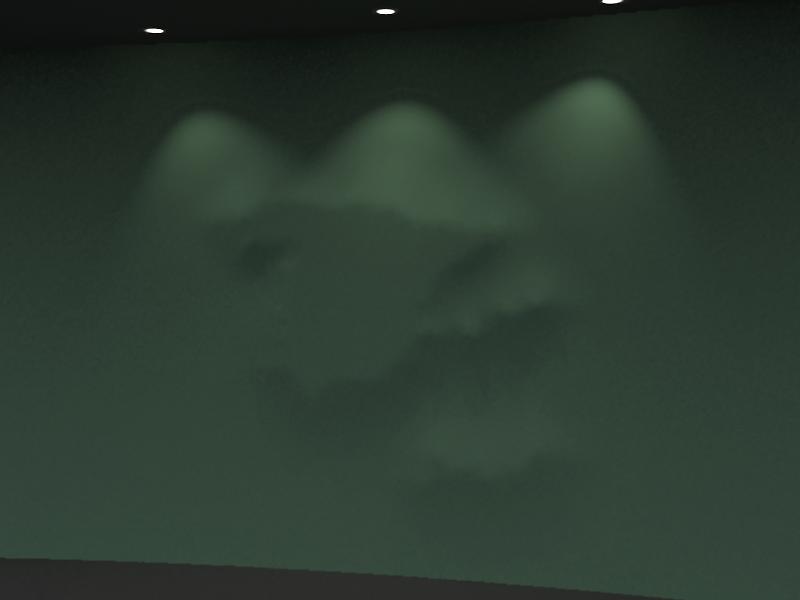

Adjunto una imagen de una de las pruebas que he realizado.
