Cómo hacer una calle con inclinación irregular

[Sr. Floppy]

Que pasa peña. Tengo unas Splines limpias del emplazamiento de mi último proyecto listas para pasar a 3ds Max, lo que pasa es que la inclinación de las calles es bastante irregular. ¿de qué manera podría torcer dichos objetos en 3ds Max?

[Caronte]

Creo que deberías explicar mejor lo que quieres hacer o poner una imagen. Así sin entender mucho lo que dices, podrías usar un mapa de desplazamiento.

[Sr. Floppy]

Vamos a ver. Cuando quiero decir que la inclinación de una calle es irregular, es que la inclinación de la misma no es la misma a lo largo de la calle.

Para entendernos, no se puede hacer con skew de 3ds Max, porque esto daría como resultado una inclinación constante, sin variaciones, que es exactamente lo que yo quiero.
¿Esto se podría hacer con FD, o cómo?

[Caronte]

[quote=
¿Esto se podría hacer con FD, o cómo?[/quote]Hombre, con FD claro que se puede hacer, pero. ¿no te sería más fácil deformar las Splines, directamente de sus puntos de control?

[Daniel Bofa]

Pues yo creo que con un FD box puedes manipularlo a tu gusto así consigues el resultado que quieres, o si no se te crea mucho lío de malla, conviértelo en Edit Poly y trabaja sobre la malla directamente, la verdad no tengo muy claro lo que quieres, pero a lo mejor he acertado. Un saludo.

[ikerCLoN]

Edición poligonal + suavizamallá. Fácil, limpio y efectivo.

[Castellano]

Hola, me atrevo a responderte a esta cuestión y te digo como lo hago yo en el trabajo. En AutoCAD, dibujo un longitudinal de la calle con su rasante y la extruyo (se dice así), al un tamaño proporcional al ancho de la calle, y esto sólido, lo importo al max, allí lo que hago es escalarlo y moverlo al lugar adecuando.

No sé si te valdrá, pero yo hago muchas urbanizaciones y siempre lo hago así. Saludos.

[aldoTJ]

Existe un modificador llamado conformar, no sé cómo será en inglés. Haces una Spline (a nivel de suelo) - Contorno - Extrudas - La mueves sobre la superficie que tienes, más alto y vas a menú crear - De composición - Conformar y luego seleccione la superficie que te da la forma. Ajustas, seleccionas y vuelves a extrudir el camino sobre la superficie y listo.

Es más rápido de lo que me demore en escribir el mensaje.

[Quel]

En mi anterior curro, estuve modelando las calles la ciudad de Madrid (no todas, solo un 50%), con lo que quizá pueda serte de ayuda.

Nosotros modelábamos las calles en plano, con todo su detalito y tal, pero en plano. Después modelamos un patch que siguiera las calles (véase imagen). Ahora puedes ajustar el patch la altura de cada esquina (si alguna calle larga necesita más detalles, basta con cortar algún polígono del patch).

Finalmente aplicabamos un modificador patchdeform.

Esta fue la mejor solución que encontramos y con la que logras una mejor relación calidad/control/tiempo.

[Quel]

Algunos de los modificadores que usamos y que aparentmente funcionaban, descubrimos que a veces nos desplazaban ligeramente las calles leteralmente según la inclinación del suelo. Ojo con eso.

[pdvista]

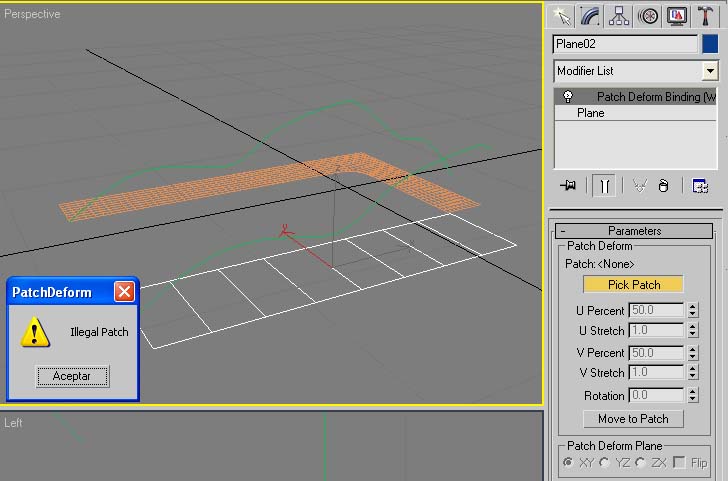

Hey, no logro entender muy bien lo del patch. ¿Te refieres a modelar una Spline que simule el recorrido de las calles?

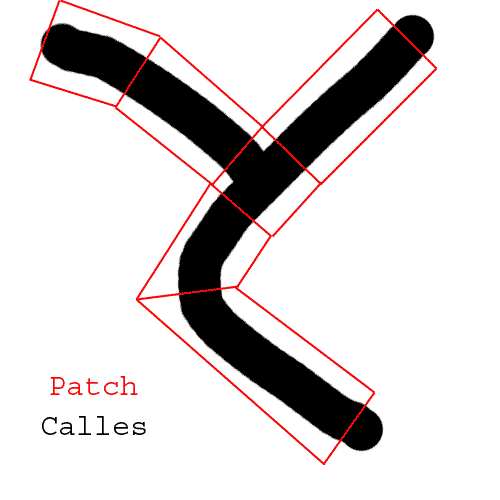

¿Lo rojo no serían las calles y lo negro el Path?

[mikimoto]

Splines + surface?

[Pit Matson]

Yo hago lo que dice IkerClon. La carretera original dibujada en planta la proyecto sobre el Terrain y detacho el resultado.

Esa malla me sirve para guiarme al elevar en z los vértices del Editable Poly que he dibujado en planta siguiendo la carretera.

Una vez lo tengo suavizamalla y listo.

Los taludes también Editable Poly uniendo el Terrain al la nueva carretera.

[pdvista]

A mí me parece buena idea lo de, ando liado con una urba parecidas a la que has publicado en otro hilo sobre el tema Pit Matson y primero la estoy modelando en el llano y luego ya veré como le meto las alturas en z, porque me parece que se harán bastantes cambios y tenerlo todo plano me relaja para afrontar los cambios.

[fidelmg]

Eso esta tirado. :q). Te pones en la vista top. Te dibujas una Spline siguiendo el recorrido en planta de la calle (yo me guio por el bordillo de la acera de marras), con tantos vértices como variantes de inclinación necesites.

Luego te pones un Vista user o isométrica.

Y vas seleccionando cada vértice y lo bajas o subes a la altura pertinente.

Una vez tenngas la Spline bien puesta, te coges y la copias a la acera de enfrente. :q).

Unes los principios y finales de ambas Splines.

Le metes un uwmap de road, y a correr.

No hace falta generar caras o extruir nada, con el uwmap puesto en una Spline cerrada el max que es tonto del haba lo interpreta como geometría.

Te dejo una calle de ejemplo sencilla, ya habrá tiempo de complicarse la vida. Saludos.

Fidel.
