    Modelado de un tornillo

    Cómo puedo modelar un tornillo. O sea, la parte que está la rosca, sé que me estoy comiendo el coco y no sé cómo, contestar por favor.
    hip hop & graff powaaaa!!

  2. #2
    Usuario Legendario Avatar de cabfl
    Fecha de ingreso
    Apr 2002
    Ubicación
    Canary Islands
    Mensajes
    3,956
    Gracias (Dadas)
    66
    Gracias (Recibidas)
    259

    Modelado de un tornillo

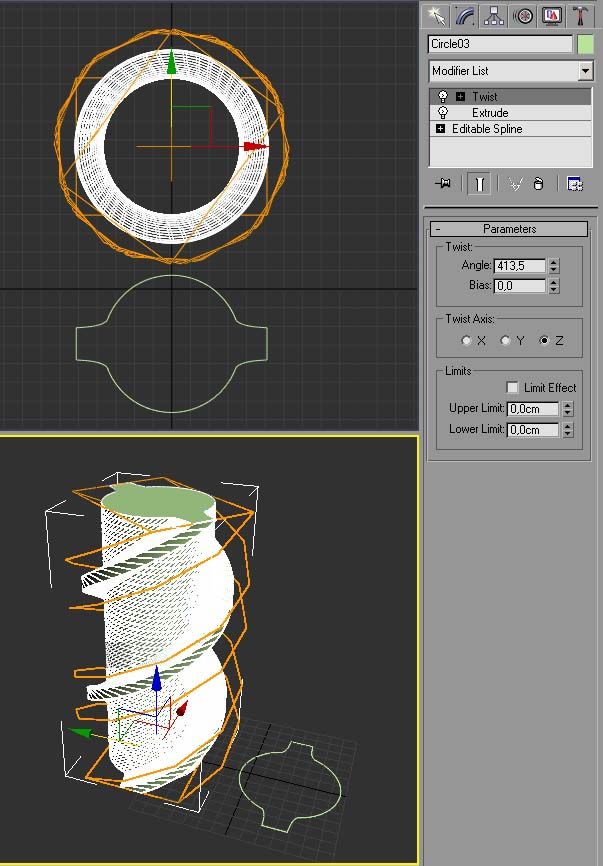

    Hay muchas maneras en max para modelar la rosca de un tornillo. Intentaré explicarte 3 de ellas. Primer método: creas la sección del tornillo con una spline. La extruyes con mucha resolución poligonal. Los tuerces con el modificador torcer (twist).

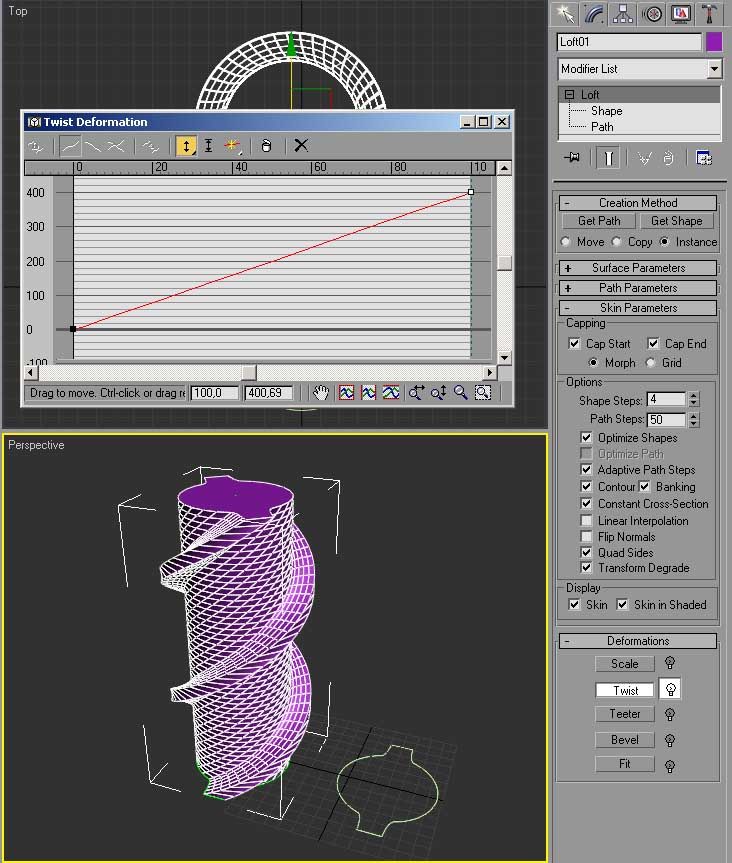

    Segundo método: creas la sección del tornillo con una spline. Creas una línea vertical que será el eje del tornillo. Creas un solevado (loft) usando el eje como path. Le das resolución poligonal suficiente. Le aplicas una deformación de tercer (twist).

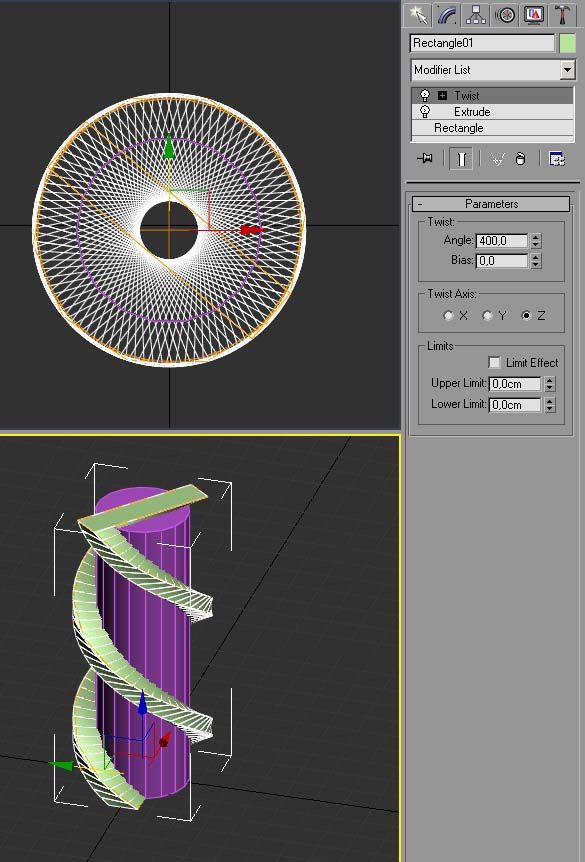

    Tercer método: este método te permite hacerlo con menos triángulos. Creas un cilindro y una caja alargada y con la misma altura que el cilindro. Le das a la caja suficiente resolución poligonal. Tuerces la caja con el modificador torcer (twist). Finalmente conviertes uno de los 2 objetos en malla y asocias (attach) el otro objeto para que ahora sean un solo objeto.

    Te adjunto algunas capturas.
    Miniaturas adjuntas Miniaturas adjuntas Modelado de un tornillo-extrude-twist2.jpg   Modelado de un tornillo-extrude-twist.jpg   Modelado de un tornillo-loft.jpg

  3. #3
    Usuario Senior
    Fecha de ingreso
    Jun 2003
    Mensajes
    20
    Gracias (Dadas)
    0
    Gracias (Recibidas)
    0

    Modelado de un tornillo

    Tú dijiste creas la sección del tornillo con una Spline y creas la sección del tornillo con una spline, alguien me lo puede explicar por favor, es que llevo poco por favor gracias por adelantado y gracias por la respuesta.
    hip hop & graff powaaaa!!

  4. #4
    Usuario Legendario Avatar de cabfl
    Fecha de ingreso
    Apr 2002
    Ubicación
    Canary Islands
    Mensajes
    3,956
    Gracias (Dadas)
    66
    Gracias (Recibidas)
    259

    Modelado de un tornillo

    Creas un círculo, lo conviertes a spline, y luego con las herramientas de edición de Spline refinas, cortas añades líneas etc y vas construyendo la forma de la sección.

    También puedes crear un círculo y un rectángulo, las alineas centro con centro, asocias una Spline a la otra y luego con las herramientas de edición de Spline aplicas una unión booleana de spline.

    Si el problema que tienes es que no controlas las operación de edición de splines, entonces tienes 1 que mirarte las splines en algún manual de esos de Anaya. Como son herramientas básicas de edición de objetos en 3dsmax, cualquier manual medianamente decente aparecerán todas las explicaciones necesarias. Un saludo.

  5. #5
    Usuario Senior
    Fecha de ingreso
    May 2002
    Ubicación
    Zaragoza (España)
    Mensajes
    63
    Gracias (Dadas)
    0
    Gracias (Recibidas)
    0

    Modelado de un tornillo

    Aquí tienes un tutorial de cómo se modela un tornillo y una tuerca.

  6. #6
    Administrador Avatar de SHAZAM
    Fecha de ingreso
    Apr 2002
    Ubicación
    28.10º N 15.43º W in a blue planet of Solar System
    Mensajes
    21,282
    Gracias (Dadas)
    602
    Gracias (Recibidas)
    2179

    Modelado de un tornillo

    Excelente tutorial, buen enlace, la imagen complementa las también eficaces técnicas que explica Cabfl. Un saludo de Shazam.
