Dibujar estas curbas en AutoCAD 3d

[chemapower]

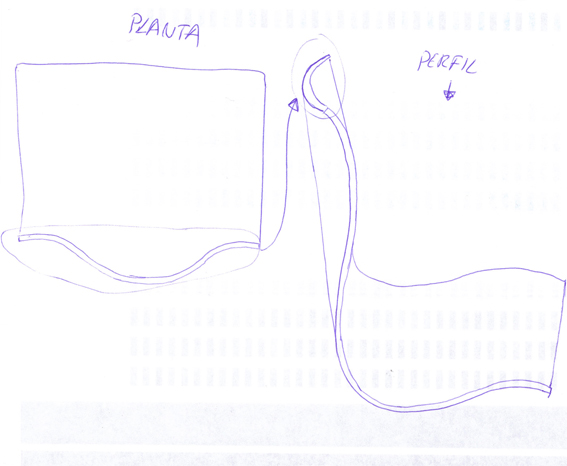

Hola a todo el mundo, tengo un problema y no sé cómo realizar este respaldo que adjunto con la imagen. Si os fijáis tiene varía curvas no solo las que se ven de perfil si no también las que se ven en planta si como vemos en el dibujo de la planta el respaldo no tuviese curva pues dibujaría el respaldo como en perfil y haría una extrusión, pero cómo se ve en la imagen de la planta el respaldo tiene curva y así no sé hacerlo si alguien me puede decir cómo se hace eso se lo tendría muy agradecido.

[FRANK SOLO]

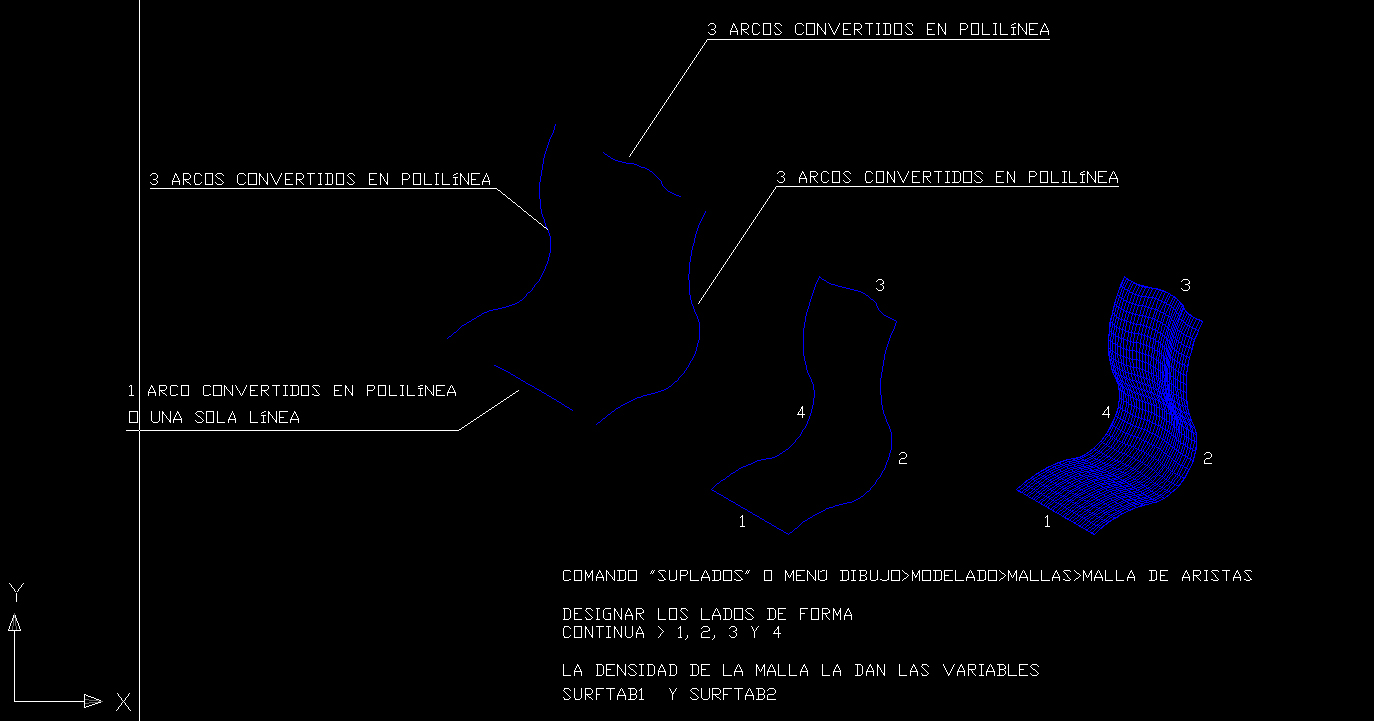

No sé si se podrá hacer con sólidos, pero con mallas yo lo haría así.

[chemapower]

No sé si se podrá hacer con sólidos, pero con mallas yo lo haría así.

Muchas gracias me has sacado de un apuro gracias de verdad.

[FRANK SOLO]

De nada hombre, de nada.

[chemapower]

De nada hombre, de nada.

Hola Frank solo ahora me surge otro problema en el mismo dibujo lo que me has dicho lo he hecho y me ha salido estupendamente, pero, suponiendo que el respaldo esta echo me madera esta madera tiene un grosor de 12 lo cual con lo que he hecho no me aparece ningún grosor, ¿cómo le puedo hacer ese grosor? Es decir lo que me has dicho lo he hecho bien ha salido estupendamente, pero la madera sin grosor.

[FRANK SOLO]

Pues por eso te decía que habría que hacerlo con sólidos, que yo sepa, a las mallas no se le pueden dar grosor. Habría que convertirlas a sólido y no sé si se puede hacer.

[chemapower]

Pues por eso te decía que habría que hacerlo con sólidos, que yo sepa, a las mallas no se le pueden dar grosor. Habría que convertirlas a sólido y no sé si se puede hacer.

Pero ¿es que se pueden hacer esas curvas con sólidos? Si lo que lo hacen son las mallas.

[FRANK SOLO]

Dudo mucho que con AutoCAD se puedan hacer esas curvas mediante sólidos, lo más indicado sería hacerlas con 3dstudio, con este programa no creo que hubiese mucho problema, pero es que, yo no manejo 3dstudio.

[EdiaN]

Yo lo se hacer en 3ds Max, es bastante simple, es simplemente tal cual como te mostró Franksolo el grande pero únicamente con una Spline se extruye, le aplicas primero el modificador FX4 le das la forma, y luego el modificador Shell, bueno si no usas max no es algo de otro mundo, si te interesa te muestro paso a paso cómo se hace.

[chemapower]

Yo lo se hacer en 3ds Max, es bastante simple, es simplemente tal cual como te mostró Franksolo el grande pero únicamente con una Spline se extruye, le aplicas primero el modificador FX4 le das la forma, y luego el modificador Shell, bueno si no usas max no es algo de otro mundo, si te interesa te muestro paso a paso cómo se hace.

Ok si me lo puedes explicar paso a paso.

[chemapower]

¿Y con el comando m2s? Me lo podéis explicar cómo se aría tengo la malla hecha, pero no sé cómo utilizar ese comando.

[acespedes]

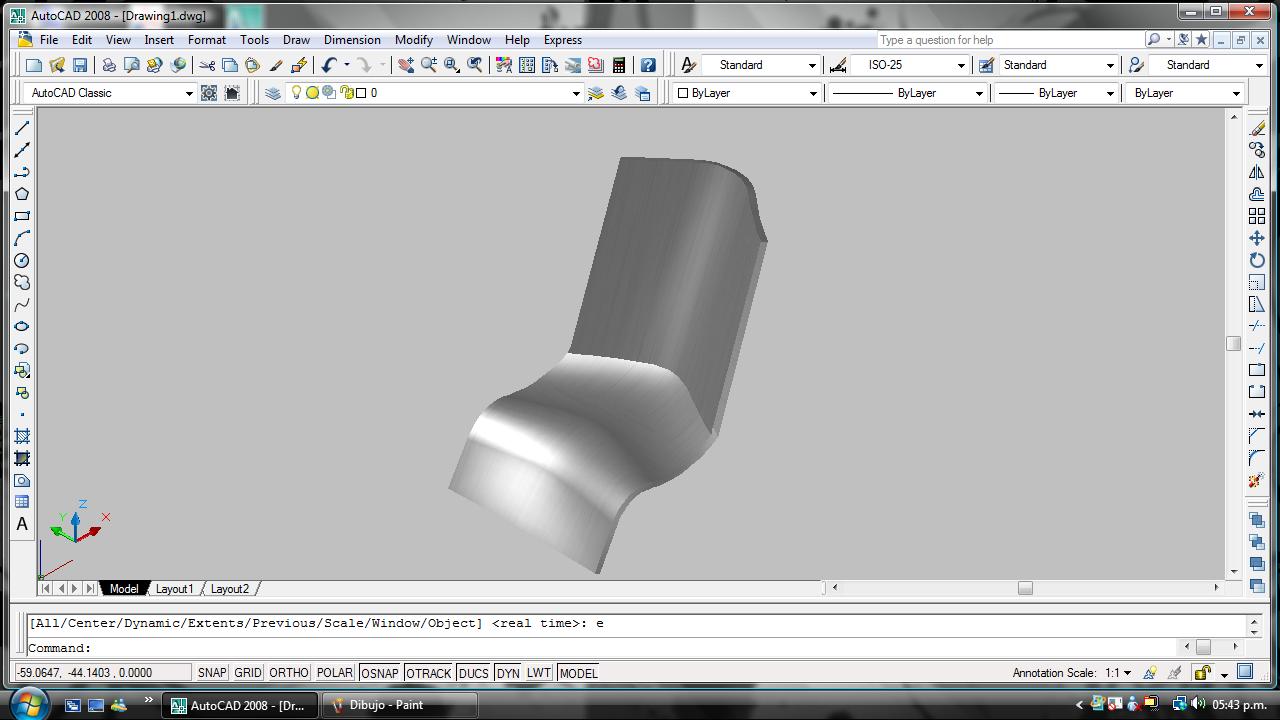

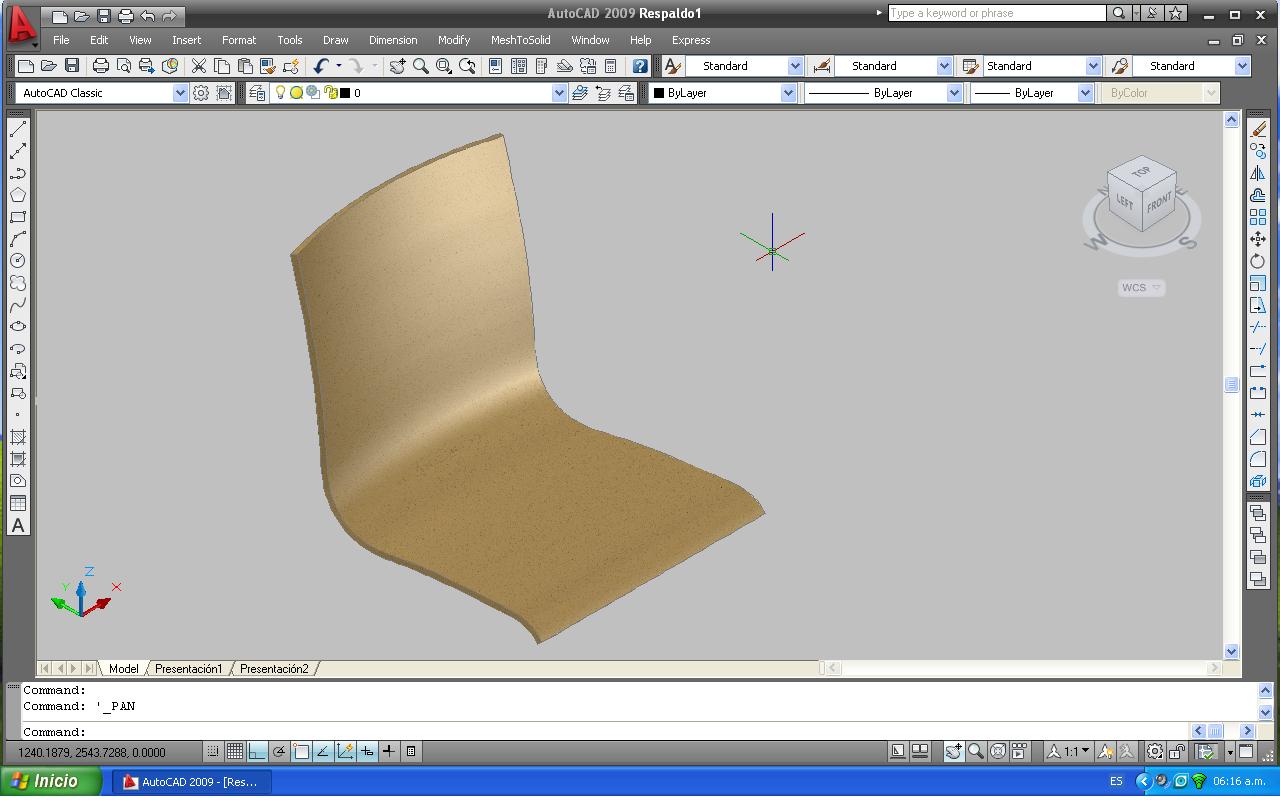

Buenas noches Chemapower. En realidad, creo que en AutoCAD se podría realizar lo que pides siempre dependiendo de la versión que tengas, además de la exactitud y la forma de las curvas, te agrego una imagen no es algo muy exacto, pero para que te des una idea de lo que se puede hacer con AutoCAD, si quieres puedes subir el archivo. Dwg, veremos que pasa.

[Heiner]

De verdad que lo pones a pensar a uno, estuve dándole vueltas y creo que lo puedes lograr por partes, la de arriba (vertical) con la herramienta Loft sale bien, la otra solo con extruir.

O si ya tienes la malla la copias y creas mallas para tapar las aberturas.

Espero te sirva.

[chemapower]

Os paso el documento en AutoCAD ecespedes estas muy hacertado eso es lo que quiero a lo que os voy a pasar quiero darle un grosor de 10 y a ver si me podéis explicar cómo hacerlo. Gracias de antemano a todos.

[FRANK SOLO]

De verdad que lo pones a pensar a uno, estuve dándole vueltas y creo que lo puedes lograr por partes, la de arriba (vertical) con la herramienta Loft sale bien, la otra solo con extruir.

O si ya tienes la malla la copias y creas mallas para tapar las aberturas.

Espero te sirva.

Esto es lo último que se me ocurrió ayer para hacerlo, solo tendrías que crear unas nuevas curvas paralelas a las primeras y así tendrías la parte delantera y trambién la parte trasera, luego sirviéndote de las curvas originales podrías hacer otras mallas para cerrar los laterales.

La imagen que adjunta acespedes es muy aproximada a lo que quieres, pero no es realmente la forma que pides.

Por otro lado, no sé cómo con tampocos conocimientos sobre 3d de AutoCAD te pones a hacer un trabajo así. Estoy seguro de que si buscas en la ayuda de AutoCAD encontraras alguna solución.
