Abrir ranura en turbina

[Leandro]

Gente necesito abrir unas ranurar rectangulares en el modelo que adjunto, el problema que tengo es que, al perforar estas ranuras y luego aplicar el modificador MeshSmooth estas ranuras que deberían ser rectangulares se transforman en ovales.

Hice un connect en las aristas laterales del orificio, pero aun así no logre la rectitud de los lados.

Sé que no es complejo de resolver (será hardsurface o algo de eso?)

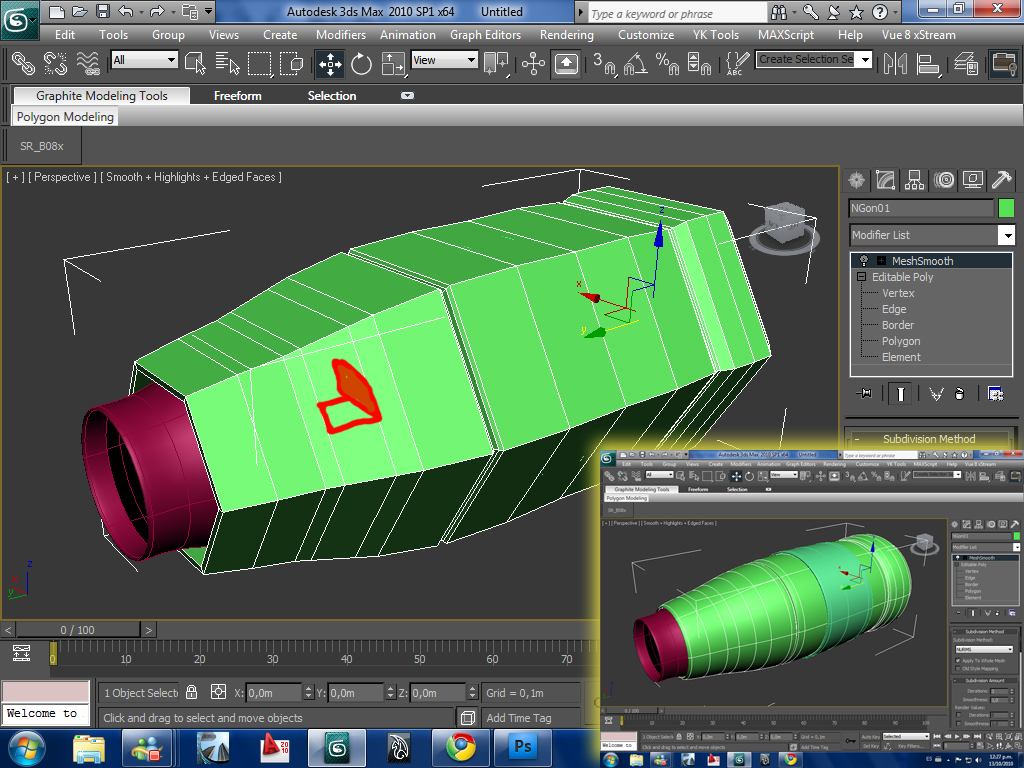

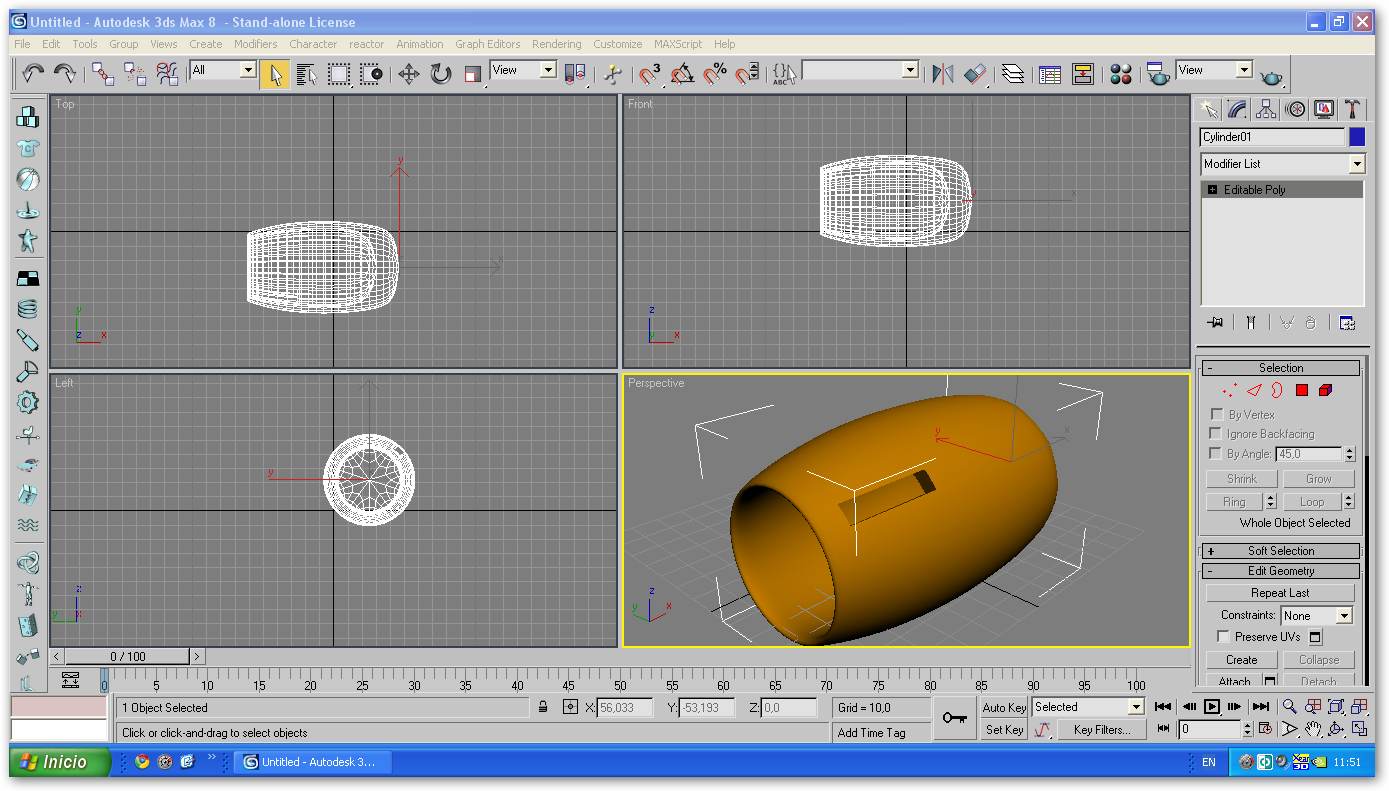

Adjunto imagen para mejor comprensión. Saludos y gracias desde ya.

[luis8p]

Bueno creo tener tu respuesta. Y la respuesta es el modificador bolean. Bueno primero imaginemos que está es tu turbina.

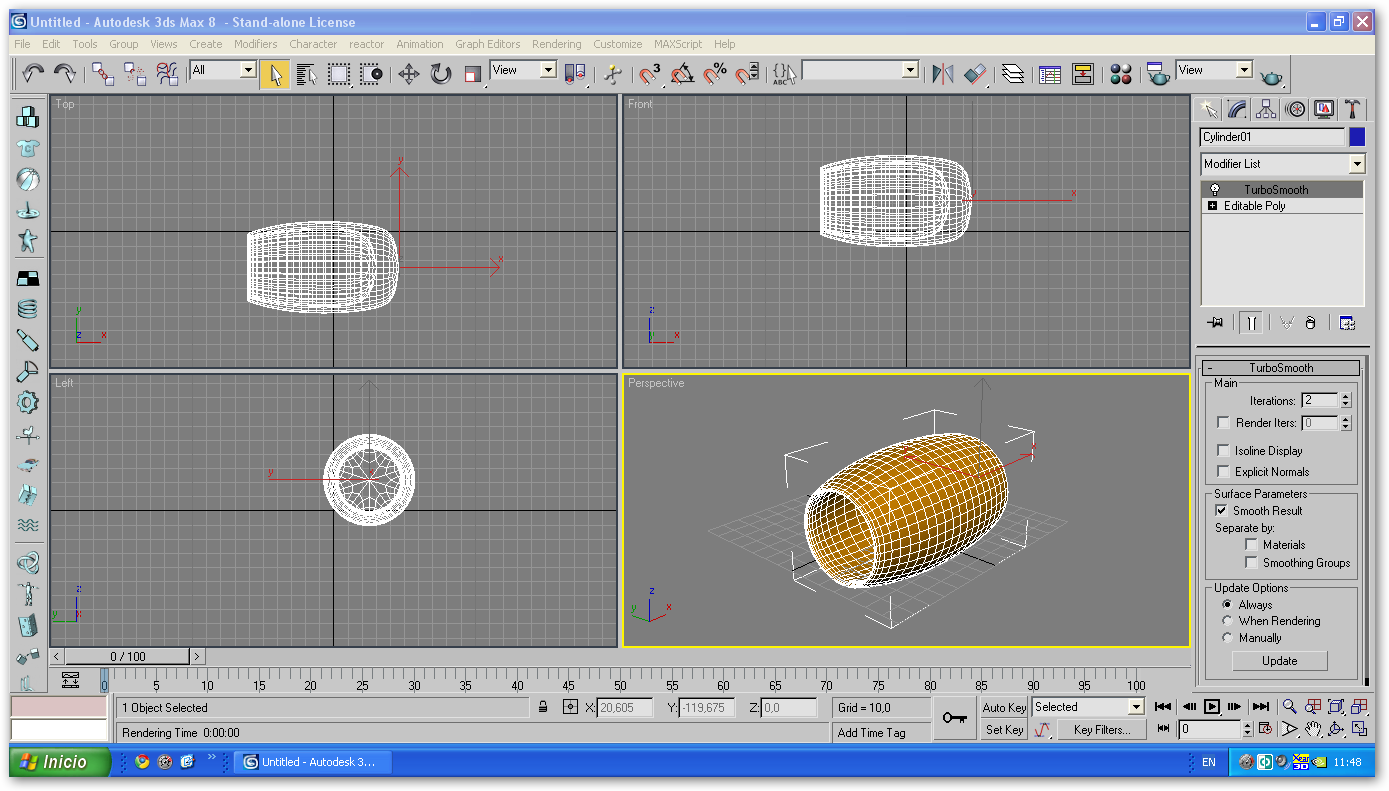

Lo primero es hacer un turbosmosh como vemos abajo.

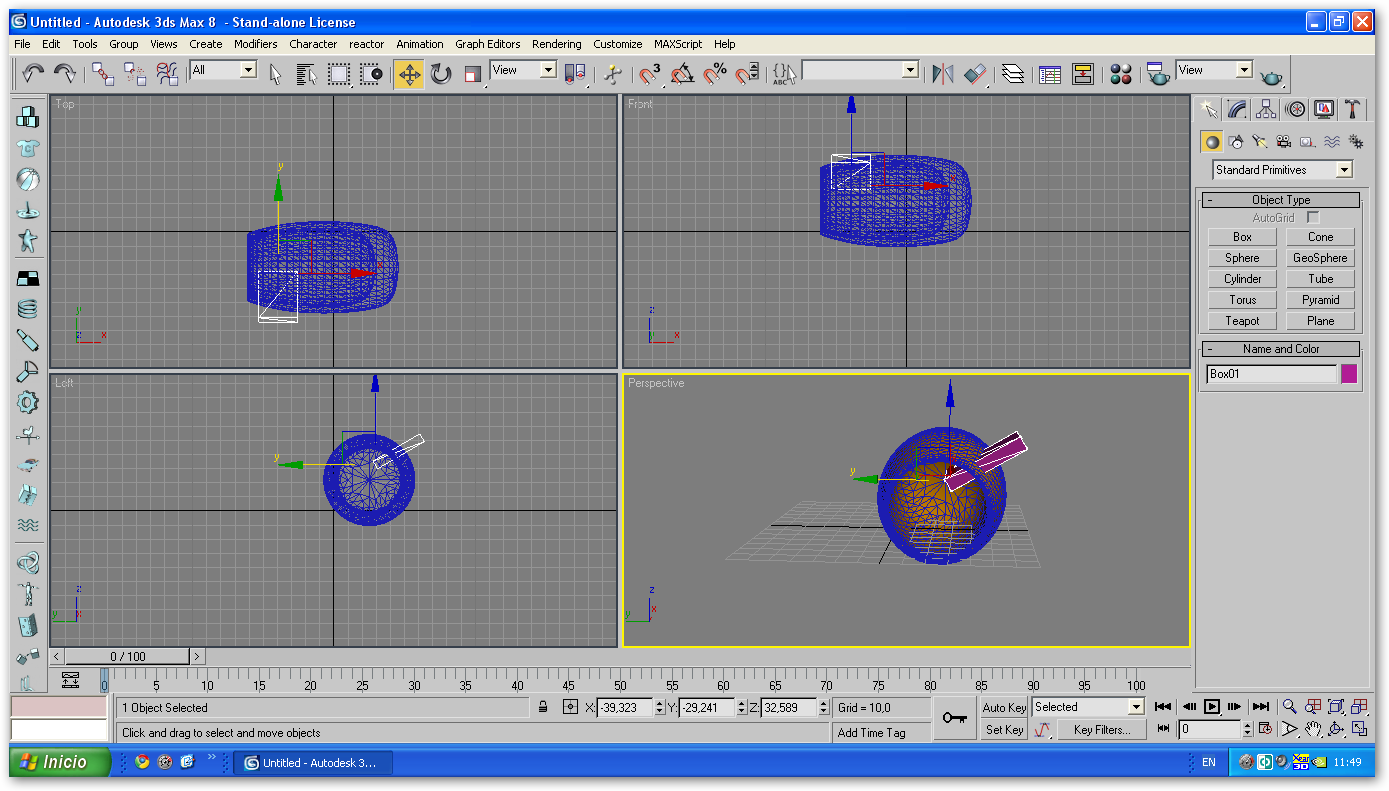

Luego seria modelar un cuadrado y ubicarlo en el lugar de la abertura, así cómo se muestra en las próximas 2 imágenes.

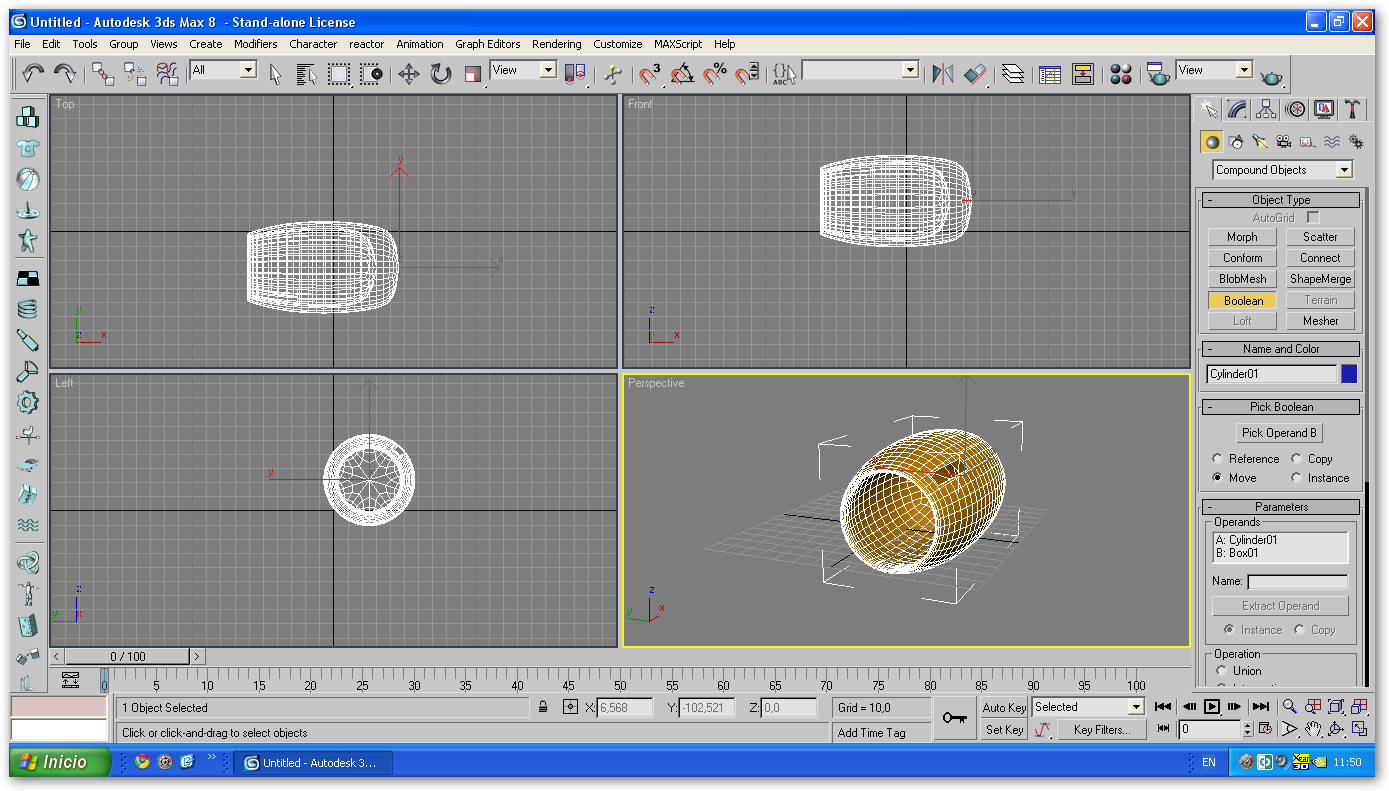

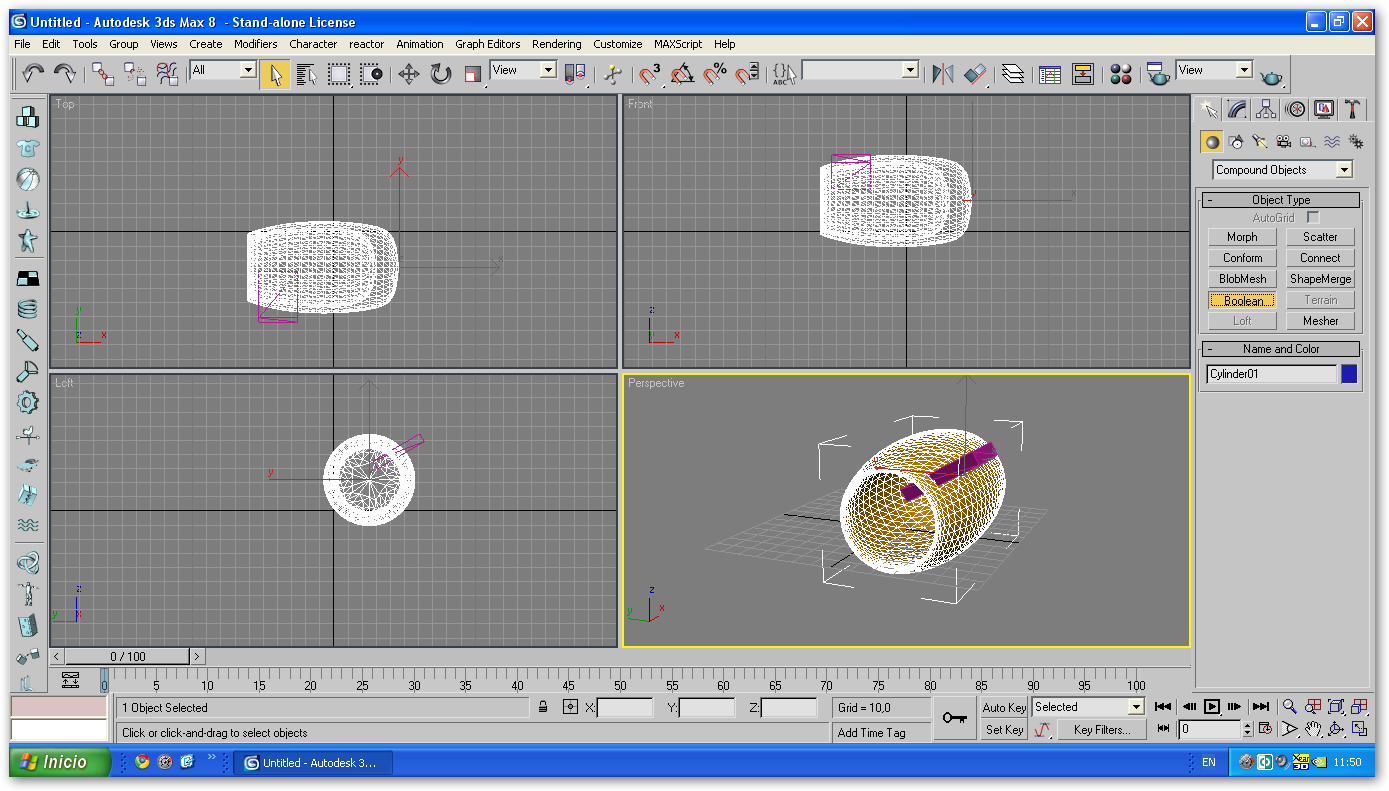

Luego seleccione la turbina, luego ve a geometry y ve a coumpond objects para luego dar a la casilla bolean.

Así como en la próxima imagen.


Ticlear en donde dice pik operand b y ticlear al cuadrado cómo se ve abajo.


Así se ve cuando se hace esto.

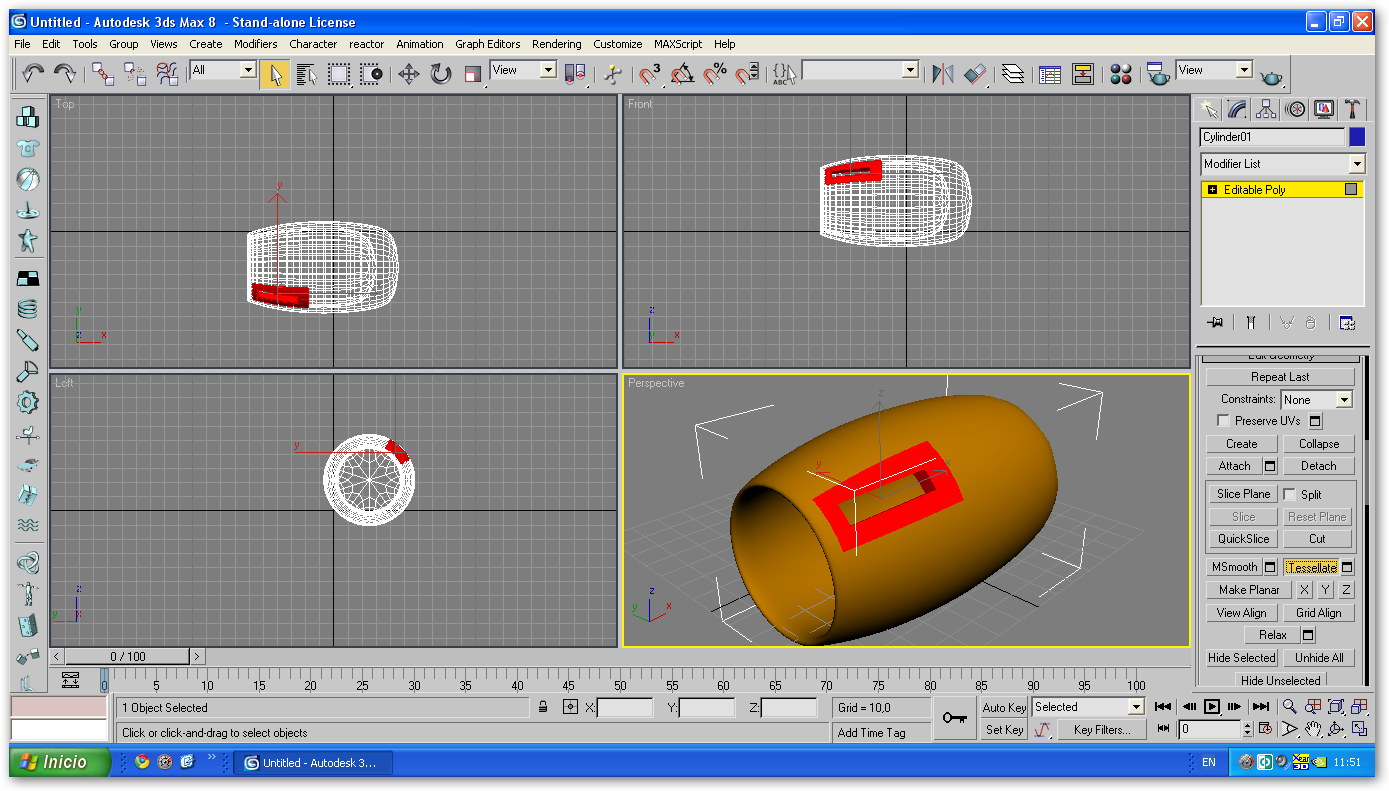

Seleccionamos un poco más de la abertura y damos clic en Tessellate para crear más puntos de vértices.

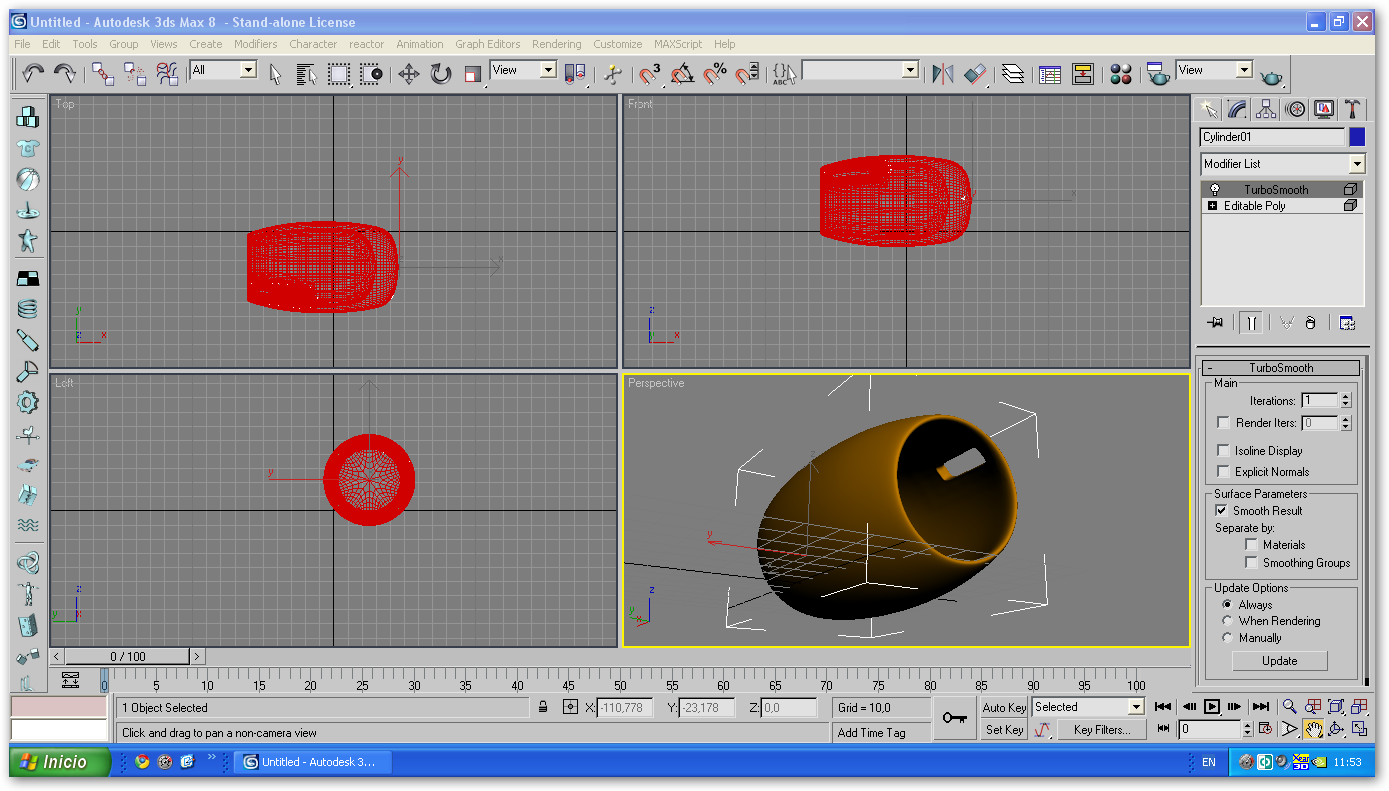

Ahora un último turbosmosh y listo.

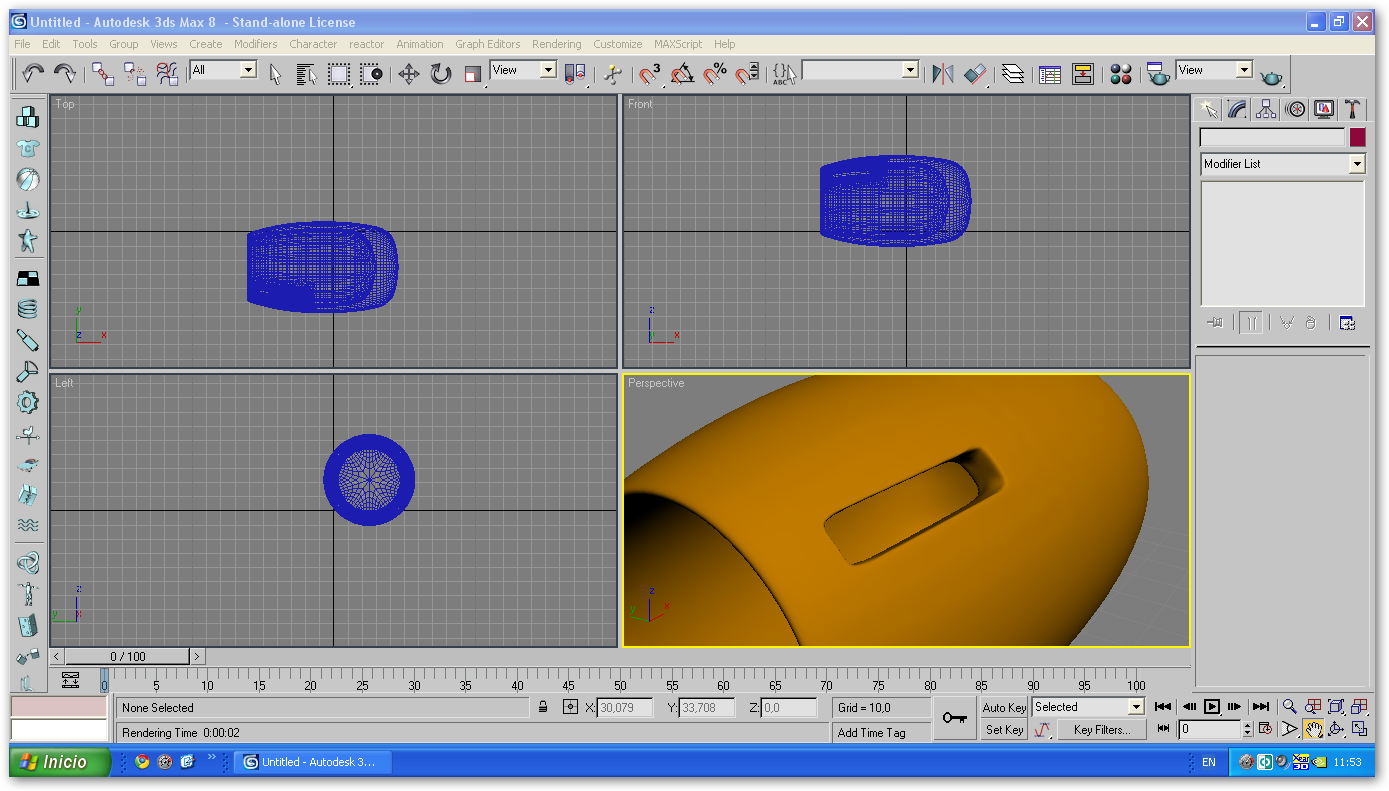

Como ven la ranura no queda ni muy cuadrada ni muy redonda para deformar el corte.


Espero serte de ayuda.

Posdata: perdón por las imágenes que son un poco grandes, no sabía cómo achicarlas sin deformar el dibujo.

[Leandro]

Gracias Luis por tu respuesta, es una solución valida, si bien quería llegar por medio del modelado, si no logro utilizare esta de las booleana.

Nuevamente gracias por tu respuesta.

[jidoman]

Por medio de modelado tienes que empezar con un cilindro directamente, le borras la tapa y vas estirando el borde (si lo haces pulsando shift - Te duplica el borde) hasta que tienes el mismo cuerpo que hiciste, pero en redondo, luego vas borando los polys donde viene el agujero y el borde lo metes un poco por dentro (duplicando).

Luego seleccionando los bordes y darle chamfer al hacer el MeshSmooth no se estropea.

Si no lo tienes muy claro dímelo y te pongo unas fotografías. Saludos.

[3ds]

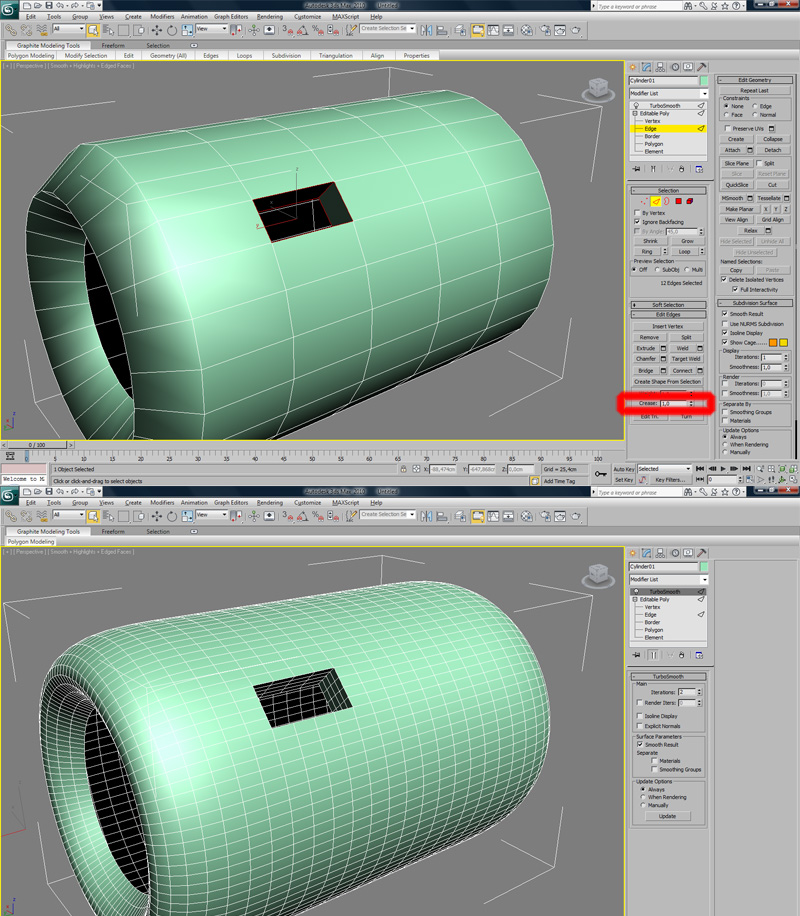

Otra forma sencilla, es seleccionando las aristas del agujero como en la imagen y aplicarles el valor 1 al parámetro crease. Cuando apliques TurboSmooth o MeshSmooth, no se deformara el agujero.

[jidoman]

Col, esta no me lo sabía, buena 3ds.

[Leandro]

Muy buena, yo tampoco la sabia. Gracias.

[luis8p]

Yo tampoco sabia esto que dijo 3ds. Bueno, cada día se aprende algo nuevo.
