Tema: Escalera en espiral en AutoCAD

  1. #1
    Fecha de ingreso
    Jun 2005
    Mensajes
    56

    Escalera en espiral en AutoCAD

    Hola. Por favor si alguien sabe cómo crear una escalera con forma de espiral (caracol), en AutoCAD, necesito urgente que me ayude y me indique como poder crearla. Gracias.

  2. #2
    Fecha de ingreso
    Jul 2003
    Mensajes
    1,408

    Escalera en espiral

    Como la quieres en planta o en 3d.
    La mejor forma de evitar la tentación es caer en ella

  3. #3
    Fecha de ingreso
    Oct 2004
    Mensajes
    392

    Escalera en espiral

    Por partes. Yo torneo madera y hago los balaustres de estas escaleras y por lo que me dicen los carpinteros en general para diseñar una escalera de caracol hay que tomar en consideración una serie de factores. Estos factores están especificados en este pequeño ejemplo.

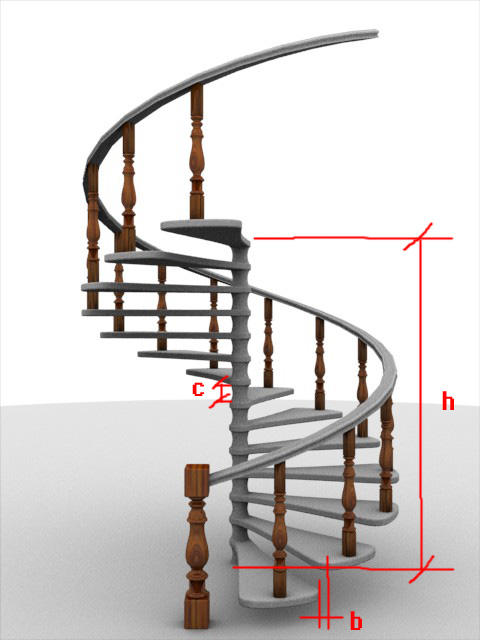

    H->la altura. Para una escalera normal de cualquier casa o piso, el número de pasos de una escalera en general se sitúa entre 12 y 15. Para una escalera con unos techos normales que se suelen situar entre los 2.50 y los 2.70 m. En este render cada paso tiene 5cms, de grosor(la tabla vamos), con lo cual lo que tendrías es que calcular el tamaño del separador(marcado como c). Ahí tendrás que repartir la altura para que la escalera alcance su objetivo sin problemas.

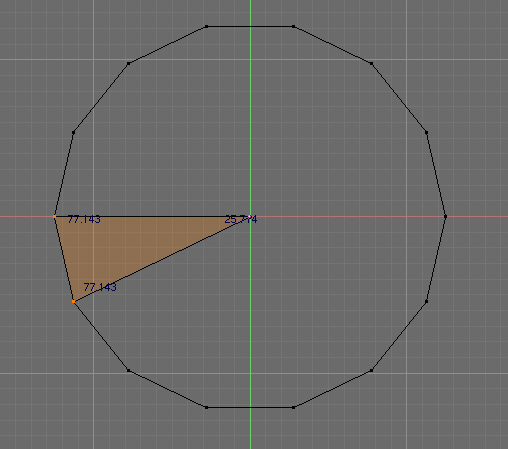

    B->el ángulo de giro de cada paso. Para calcular esto es algo tan chorra como la figura dos. Divides una circunferencia entre el número de pasos que llevara la escalera y verás el ángulo de giro que debería llevar. Para este caso de 14 pasos(en realidad 15 porque faltaría el del final), veras que es de 25.71 grados. Girando cada paso este ángulo pues verás cómo sale perfectamente.

    Nota-> esto sería para una escalera de caracol perfecta. El truco de estas escaleras es precisamente saber dónde termina el último paso. En este caso tomé que era perfecta o sea de 360 grados. Puede que termine antes de esos grados. Eso depende de cómo esté planteada.

    Espero que te sirva. Hace tiempo que modelé la imagen que pongo, es posible que las medidas no sean las que indico, pero son a modo de referencia. Por cierto, no he indicado la anchura, pero eso depende del hueco que tengamos para meterla. Esta escalera es ancha tiene 1.25 de ancho de paso con lo cual haría falta un hueco total de 2.50. Cuenta con ello también.

    -- IMÁGENES ADJUNTAS --

    Miniaturas adjuntas Miniaturas adjuntas caracol4.jpg   division.jpg
    Renunciar a fracasar es renunciar a vivir.

  4. #4
    Fecha de ingreso
    Jun 2005
    Mensajes
    56

    Escalera en espiral

    La necesito en 3d. Gracias por tu ayuda, te lo agradezco, pero no entendí mucho como crearla.

  5. #5
    Fecha de ingreso
    Oct 2004
    Mensajes
    392

    Escalera en espiral

    En pocas palabras, tienes que controlar dos magnitudes. Una la altura. Para salvar un piso tienes que dividir la escalera en su altura y otra el giro de los pasos. Una vez haces un paso y un separador, vas copiando el paso y el separador uno encima de otra. Conocido el ángulo y una vez copiado, giras el paso con ese ángulo.

    Repites el proceso pues, por ejemplo, 14 veces y verás que linda escalera de caracol te sale. A la primera igual no te sale, pero seguro que en un par o tres de veces te saldrá.
    Renunciar a fracasar es renunciar a vivir.

  6. #6
    Fecha de ingreso
    May 2005
    Mensajes
    7

    Escalera en espiral

    Vista www.macros5.net. Macros5 permite dibujar curvas en 3d de forma paramétrica.

  7. #7
    Fecha de ingreso
    Nov 2006
    Mensajes
    1

    Escalera en espiral

    Hola un favor. Me pueden enviar algún pdf o una página de diseño de escaleras de caracol? Para ver maso como es eso.

  8. #8
    Fecha de ingreso
    May 2006
    Mensajes
    329

    Post Escalera en espiral

    Es un archivo de AutoCAD de una escalera de caracol, con planta y alzado. Estoy seguro que te servirá de referencia. Tienes que estar registrado para descargar el archivo. El registro es gratuito. La descarga también.

    Posdata: bestianimal es el nick más original que he visto en los foros.

  9. #9
    Fecha de ingreso
    Apr 2007
    Mensajes
    1

    Escalera en espiral

    Dibuja en architectural desktop, ahí la haces como lo requiera tu diseño, es super fácil.

  10. #10
    Fecha de ingreso
    Jan 2005
    Mensajes
    2,445

    Escalera en espiral

    Estoy probando las escaleras de caracol del 3ds Max, parece una herramienta cómoda, pero no me permite hacer varios ciclos de 360 grados.

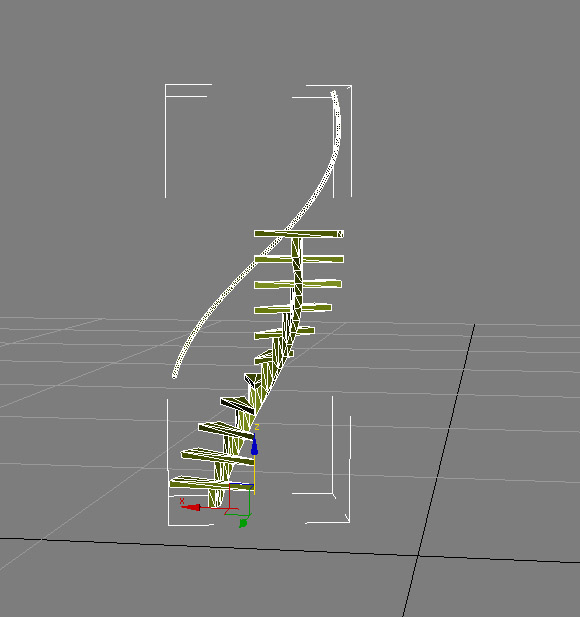

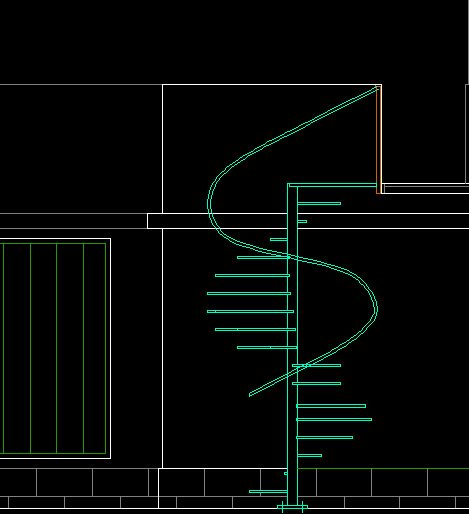

    Y unir dos ciclos hechos a mano no queda muy limpio. ¿sabéis si se puede uttilizar esta herramienta para una escalera como la que adjunto a la izquierda? Es decir, más escalones y giro para la misma altura.

    -- IMÁGENES ADJUNTAS --

    Miniaturas adjuntas Miniaturas adjuntas caracol.jpg   caracol 2.jpg
    Última edición por dixan; 09-11-2007 a las 18:22
    yes it's truly spring here in tokyo!
    flowers are blooming in many lovely colors!

  11. #11
    Fecha de ingreso
    May 2003
    Mensajes
    1,926

    Escalera en espiral

    Estoy probando las escaleras de caracol del 3ds Max, parece una herramienta cómoda, pero no me permite hacer varios ciclos de 360 grados.

    Y unir dos ciclos hechos a mano no queda muy limpio. ¿sabéis si se puede uttilizar esta herramienta para una escalera como la que adjunto a la izquierda? Es decir, más escalones y giro para la misma altura.
    Quizás ya lo hayas solucionado, pero ya sabes lo que dicen, más vale tarde que nunca.

    Si que permite hacer varios giros completos (los que quieras) y si se pueden añadir más escalones y giro sin cambiar la altura, te explico:
    Los giros los regulas en revs dentro de Layout. Sube y baja el valor y verás que consigues más o menos vueltas sin variar la altura. Los otros dos valores de Layout son para variar el radio interior y la anchura de los peldaños.

    Para modificar la altura y número de peldaños tienes que ir a Rise, la altura se modifica en overall, y los peldaños en Rise ct. Si te fijas a la izquierda de cada uno hay un botón, si lo pulsas ese valor quedará fijado y podrás jugar con los otros dos. Por ejemplo, si quieres variar la altura, pero no el número de escalones, pinchas en el botón de los escalones. Si quieres variar el número de escalones, pero no la altura, pincha en el botón de altura.

    Venga, espero haberte ayudado (aunque tarde). Sino queda aquí por si alguien lo necesita en un futuro. Un saludo amigos.
