Render to texture no baking

[DiegoMinguez]

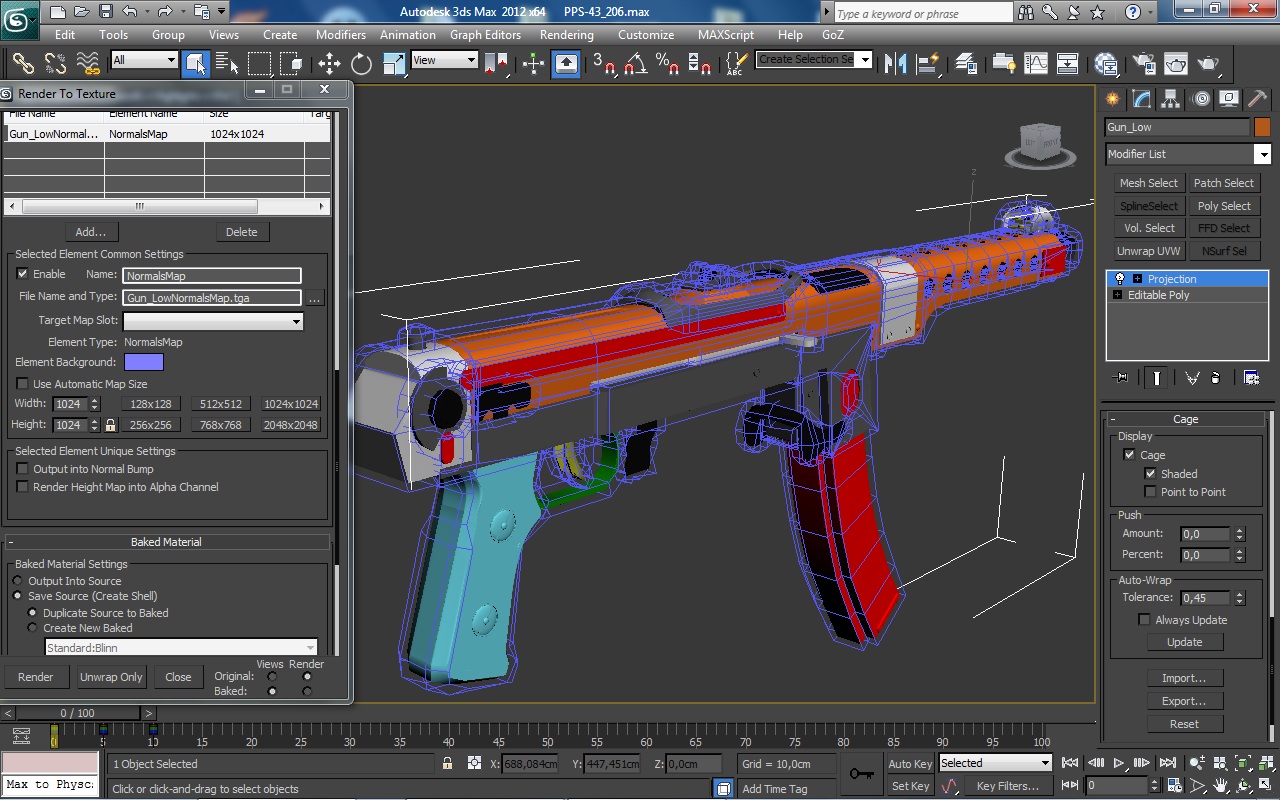

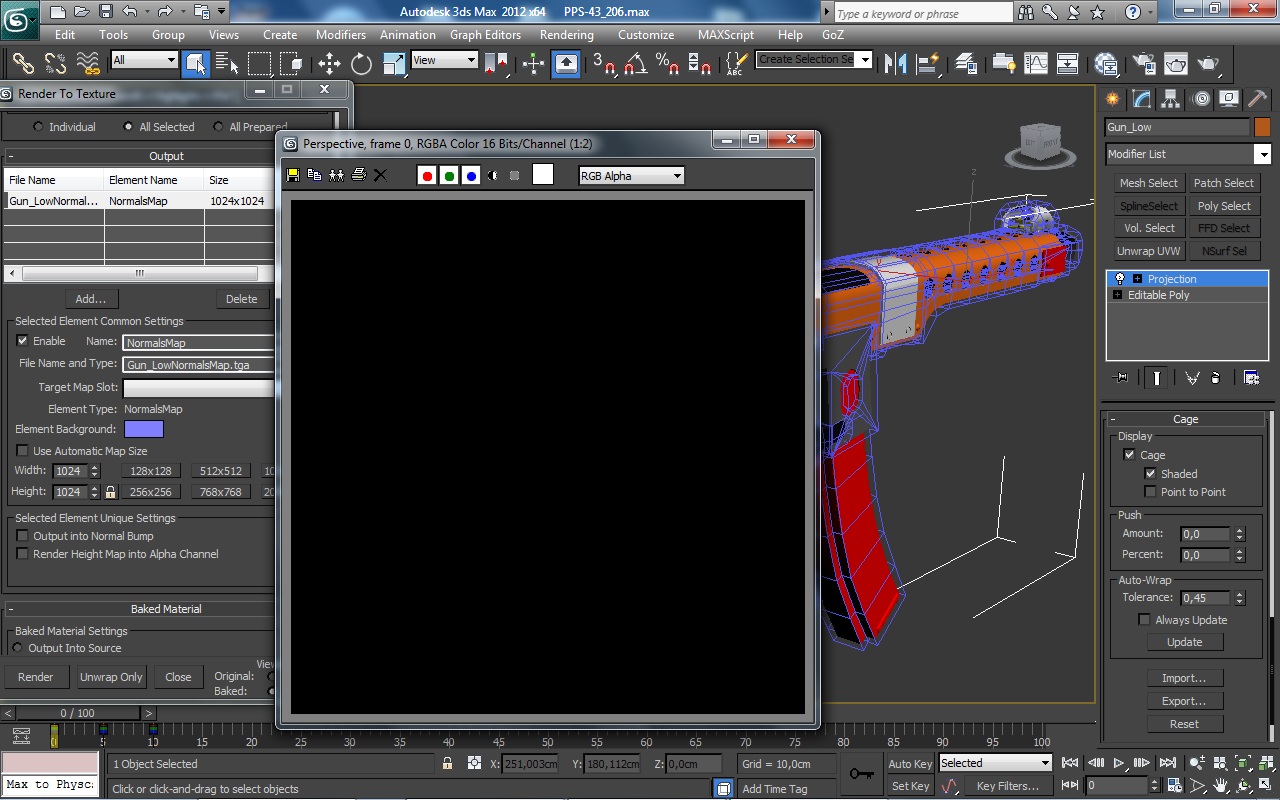

Hola buenas. A ver si alguien puede ayudarme con este problema. Resulta que debe de pasar algo con el modificador projection y render to texture, ya que no bakea el Normal Map. Como podéis ver en las capturas, la Cage no se sombrea, aunque esté activado shaded, y posteriormente cuando renderizo, en el Normal Map no sale nada, simplemente todo el render negro y al abrir el archivo bakeado solo sale un color azul plano, nada de normales.

La versión en baja es un simple objeto con múltiples elementos, cada una con un id de material que es el mismo que cada objeto que conforma la versión en alta (muchos objetos diferentes con sus id de material).




Un saludo y gracias de antemano.

[infograph3d]

Hola Diego, es muy difícil saber que puede estar pasando, si como dices que tienes los elementos separados por id, igual no acierta la selección de objeto a saber que material id o coordenada de mapa debe tomar como referencia para bakear.

Cuando te bake este material, sería bueno, que te generara y aplicara el mapa en el canal de Bump con un Normal Bump automáticamente, para que puedas previsualizar, puedes usar la opción select elements unique settings, output into Normal Bump y manteniendo seleccionada toda el arma o aquellos elementos que te interese bakear, ¿me imagino que todo el arma es un único objeto?
Mira el apartado si el bake está leyendo el canal de mapa de tu Unwrap, vamos que este correctamente seleccionado. Creo que los settings de iluminación si no es para bakear otros mapas, aquí no tenía importancia mayor. Si tienes problemas y no te importa, puedes mandarme el archivo y a la tarde/noche te lo miro. Un saludo.

[DiegoMinguez]

Hola Infograph. Muchas gracias. Pues he estado mirando las cosas que has dicho y no he visto nada fuera de lo normal. El canal de mapeado Unwrap y el de bakeado es el mismo, así que, en eso tampoco he visto nada raro.

Estoy viendo que quizá tenga algo que ver con la configuración del 3ds Max, tal vez haya cambiado algo, ya que he probado con un objeto que tenía hecho desde hace tiempo y parece ser que, tampoco bakea el Normal Map.

Claro, te envío el archivo, gracias.

[infograph3d]

Bueno, como dejamos el tema en el aire, Diego me paso la escena, pero no lograba saber que me pasaba con unos objetos de su escena que me daban problemas (a todo esto pensando que era precisamente lo que le pasaba a el) yo andaba imaginando que era por que tenía objetos pesados, o con muchos modificadores, al final Diego vio que tenía unas caras volteadas en el Unwrap (usando la utilidad Xview de 3ds Max para testear geometrías y mapeados) las arreglo y funcionó, poco más. Yo me quede con una escena que a todas luces debió pasarse corrupta en algunos objetos y no pude ayudar mucho, por si os pasara que al hacer render to texture, sale el render negro, o con artefactos. Saludos.

[DiegoMinguez]

Gracias Infograph. Sí, mirando y mirando, gracias a la herramienta Xview, solucionando caras solapadas, vértices aislados, no unidos, y solucionando algún problema del mapeado, se solucionó el problema. Un saludo.
