Duda básica sobre modelado hard surface

[Jorgegege]

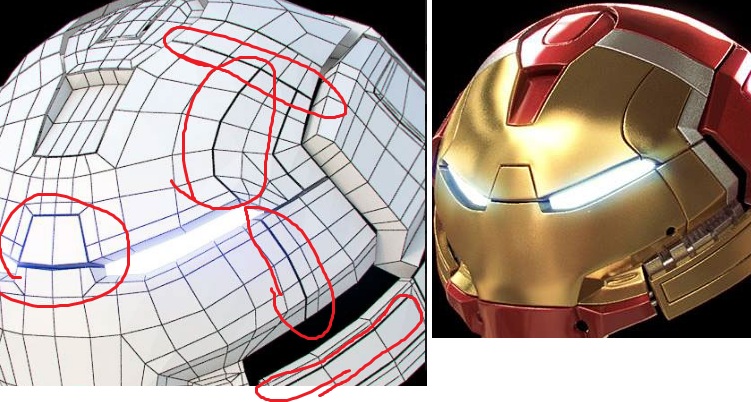

Hola qué tal.Tengo una consulta qué puede parecer básica, pero la verdad que modelado no es mi y prefiero consultar a los expertos en el tema. Cómo es que logro ese tipo de líneas en este tipo de modelado? Mejor dicho cuál es la forma adecuada de hacerlo? Puedo hacerlo con la misma malla todo? O es mejor detachar esas partes y mantenerlas por separado?
Espero me puedan ayudar. Gracias de antemano.

[3djdavid]

Si no se moverán, mejor dicho, no serán animadas, puedes hacerlo en la misma malla.

Eliges los edges o bien los creas con Cut, luego los seleccione y aplicas bevel muy pequeñ, luego eliges las caras internas de ese bevel y aplicas otro más. A este último le aplicas extrude y con la herramienta de mesh tol>insert edgelop, creas los loop en sus bordes. Al aplicar 2 niveles de smooth, obtendrás lo deseado. Saludos.

[Jorgegege]

Hey 3djdavid. Muchas gracias por tomarte el tiempo de responder.

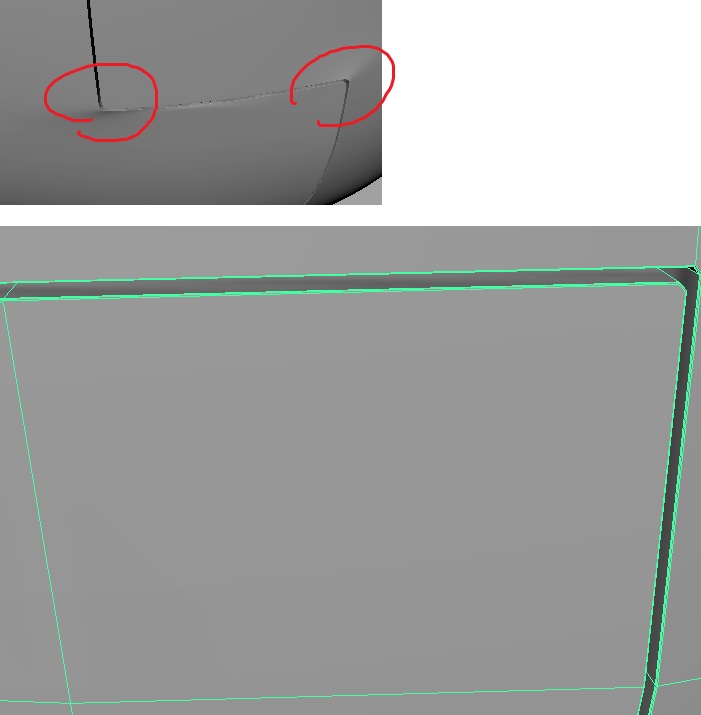

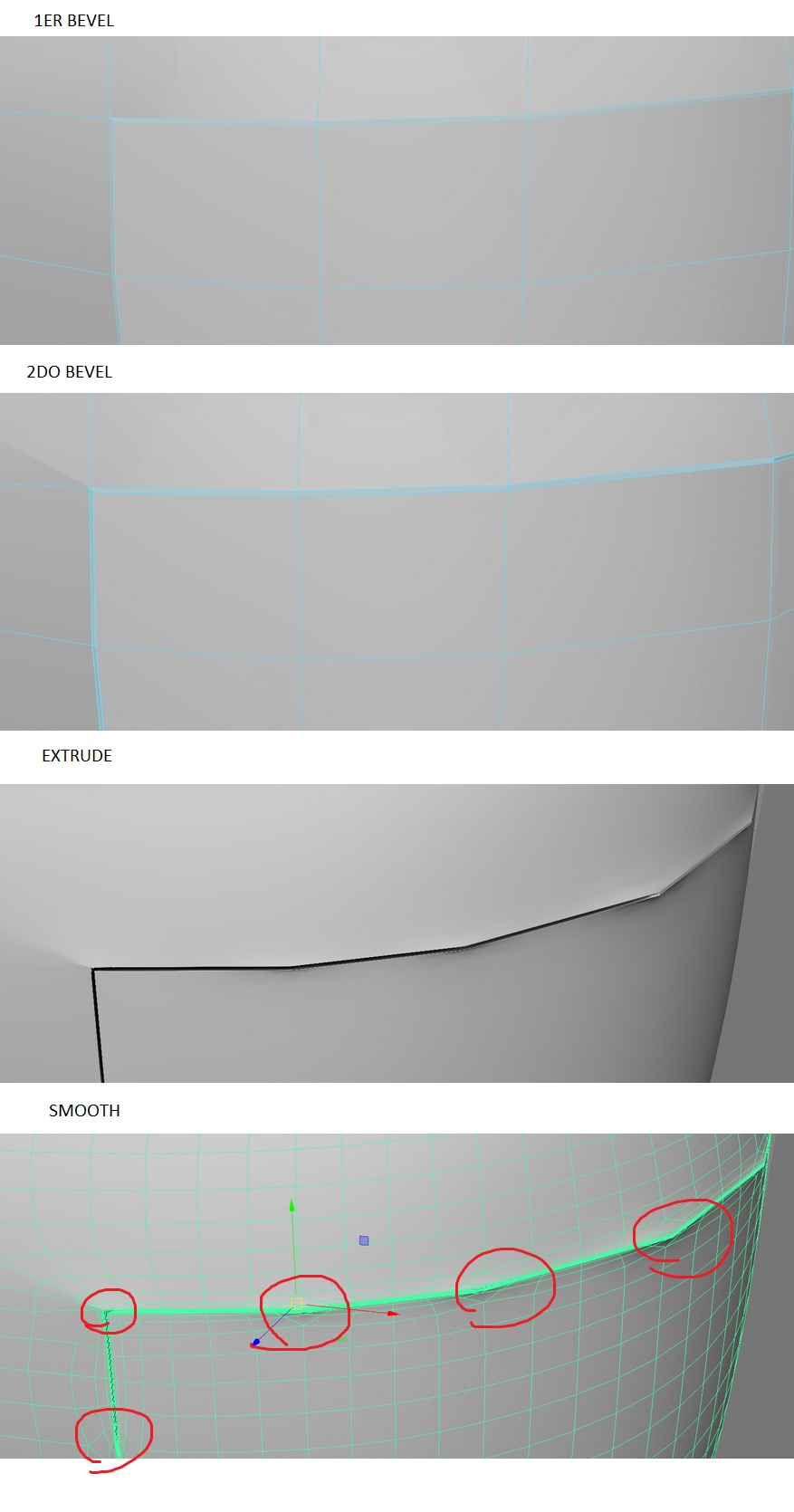

Hice lo que me explicaste, pero creo que estoy haciendo algo mal, al final me quedan esos polígonos que deforman mal la malla.

En el segundo Bevel hay algún parametro especial que debo tener en cuenta?
Mil gracias de antemano.

[3djdavid]

Haré un video para explicarte mejor. Saludos.

[Jorgegege]

Haré un video para explicarte mejor. Saludos.

Realmente te lo agradezco mucho.

[3djdavid]

Realmente te lo agradezco mucho.

Mañana lo podré subir mi amigo, no creas que me he olvidado de lo prometido. Saludos.

[Jorgegege]

Mañana lo podré subir mi amigo, no creas que me he olvidado de lo prometido. Saludos.

No pues imagínate, al contrario. Se agradece muchísimo las ganas de ayudar.

Aquí espero.

[3djdavid]

Bueno, al fin pude hacerlo, ya qué borré muchos antes de este. Espero te sirva, a mí me sirvió para traspasar lo aprendido en Max. Gracias y cualquier duda nos avisas.

[Jorgegege]

Miles de gracias @3djdavid.

Le eché un ojo rápido y, de hecho, son cosas que nunca había visto, con razón no daba con la solución.

Ahora lo reviso y practico el tema con más detenimiento y te cuento cómo me fue. Un abrazo y gracias de nuevo.

[Jorgegege]

Bueno, al fin pude hacerlo, ya qué borré muchos antes de este. Espero te sirva, a mí me sirvió para traspasar lo aprendido en Max. Gracias y cualquier duda nos avisas.

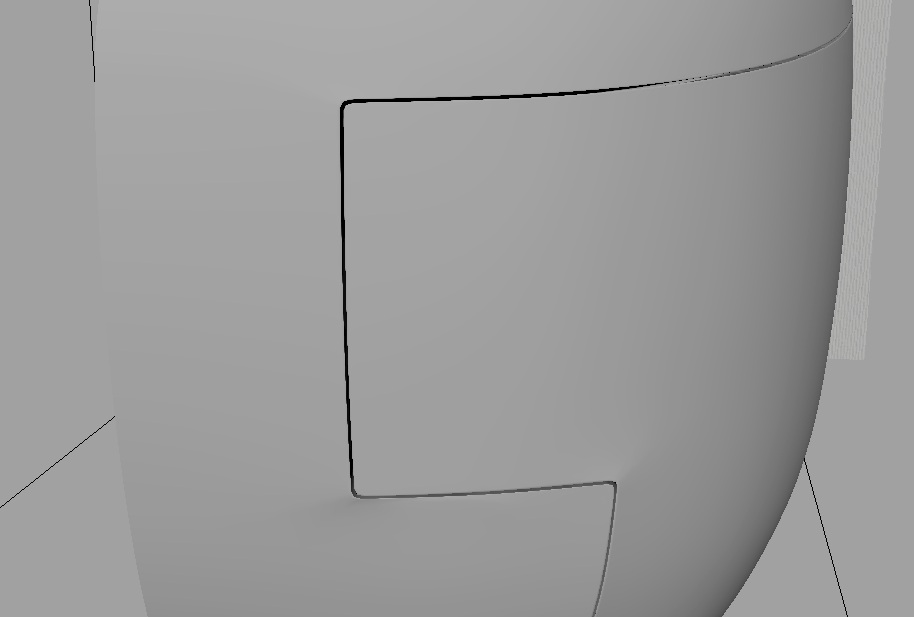

@3djdavid Disculpa por el mensaje tardío, se me complicó un poco seguir con el proyecto, pero ya me di un tiempo para testear las técnicas que presentaste en el video y finalmente vi que jugar con los bevels y extrudes se me hizo más práctico (para este caso) sin embargo, hay técnicas que usaste que no conocía y, de hecho, me ha servido para resolver otros detalles.

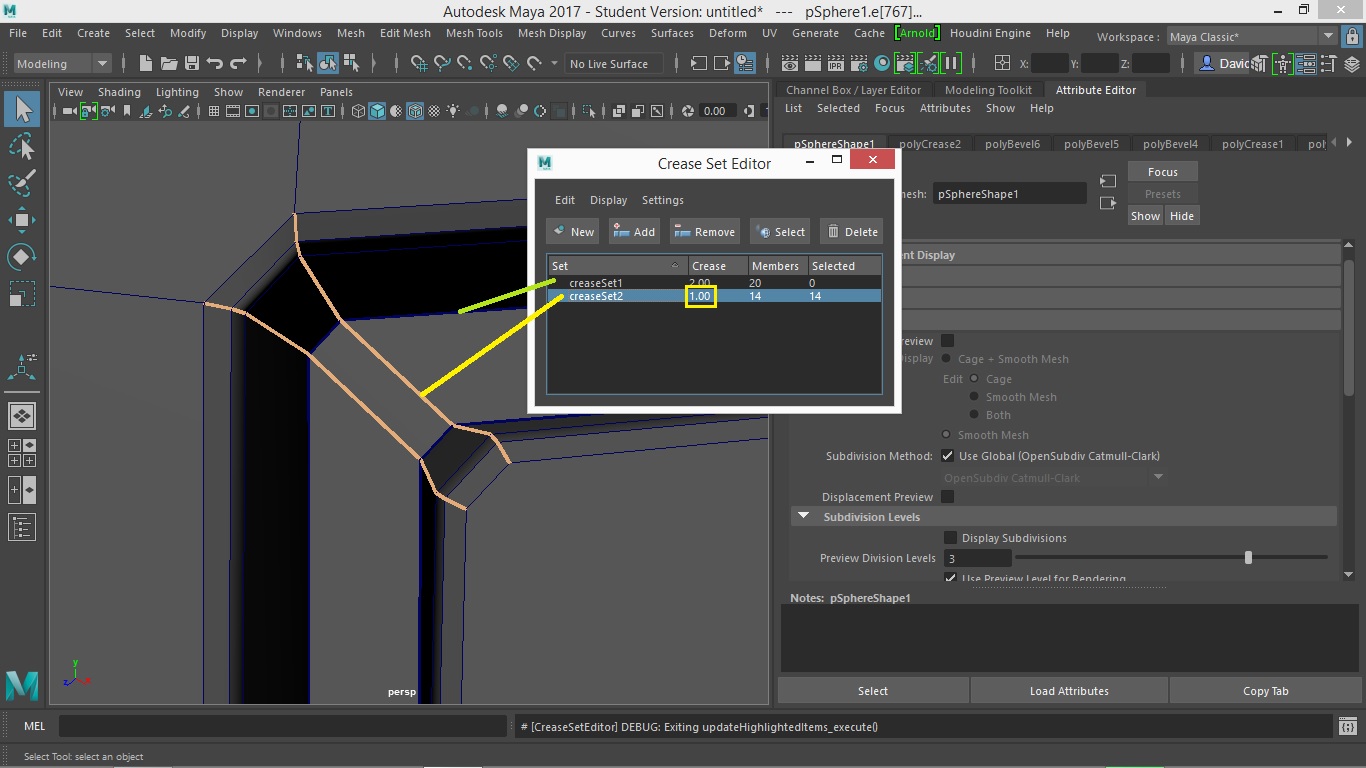

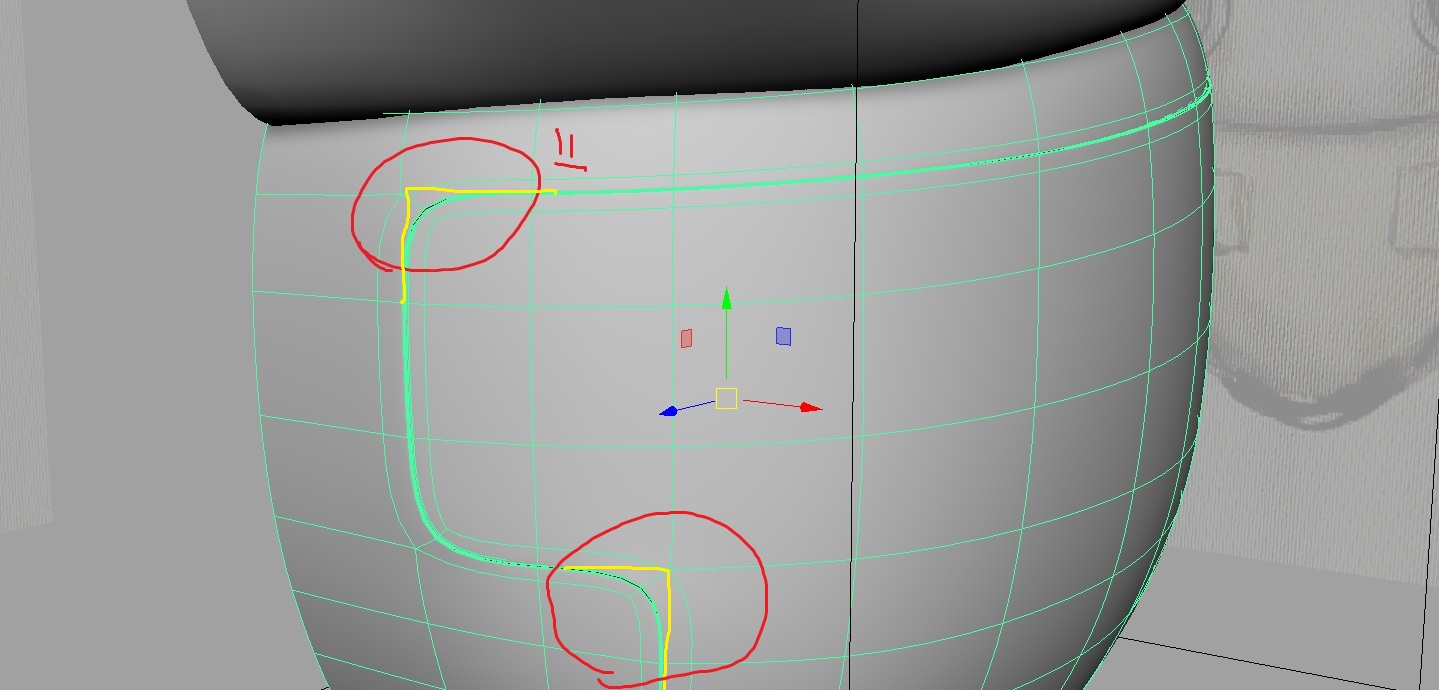

Por otro lado, tengo ya las líneas hechas, sin embargo, quiero definir un ángulo de 90° con las líneas (como la que está en amarillo) pero no logro hacerlo sin tener que hacer cortes adicionales y tampoco con los crease sets.

Alguna sugerencia para poder lograrlo?
Mil gracias y perdón por la lata.

[3djdavid]

Hola, aquí otro ejemplo, espero te ayude. Lo principal es que la curva es controlada insertando 2 edges en las esquinas interiores del extrude creado.



También puedes seleccionar esos edges y darle un Crease de 1, quedará con la esquina un poco más marcada.

[Jorgegege]

Maestro @3djdavid.

Realmente agradezco mucho tu ayuda, me ha servido de mucho para aprender y solucionar esos problemas.

Te invitaré unas chelas si algún días vienes a Perú.

Digamos que ya está, por ahí falta acomodar unos vértices.



Como ya última consulta (para no abusar de la confianza) habría problema dejarlo así con polígonos de 5 lados? Lo pregunto por esas deformaciones que se producen en esas esquina. He tratado jugando con los Crease, pero no impacta mucho, se me ocurre aplicar lo que planteaste en otro anterior tutorial tuyo donde añadías más edges alrededor.



Sería ese el camino entonces? Agregar más cortes? El tema es que busco maneras de lograrlo sin añadir más malla, pero ya si no hay otra forma, ni modo.

Un millón de gracias.

[3djdavid]

Hola amigo, a veces no queda de otra. Esos cortes o Edge loop son solo en esas zonas y no incrementará mucho la malla. Saludos y atento en lo que pueda ayudarte.

Posdata: gracias por las chelas vecino.

[Jorgegege]

Hola amigo, a veces no queda de otra. Esos cortes o Edge loop son solo en esas zonas y no incrementará mucho la malla. Saludos y atento en lo que pueda ayudarte.

Posdata: gracias por las chelas vecino.

Miles de gracias colega.
